4. Схема подключения
4.1
Описание контроллера турникета
Если вы используете TS1011 или TS1022, все соединительные выполняются на заводе-изготовителе. Просто подключите
коммуникационный кабель для доступа к контроллеру и выполните его настройку.
Если вы используете TS1000, вам необходимо подключить контроллер к основной плате.
Предупреждение: время срабатывания реле блокировки должно быть меньше 1 секунды.

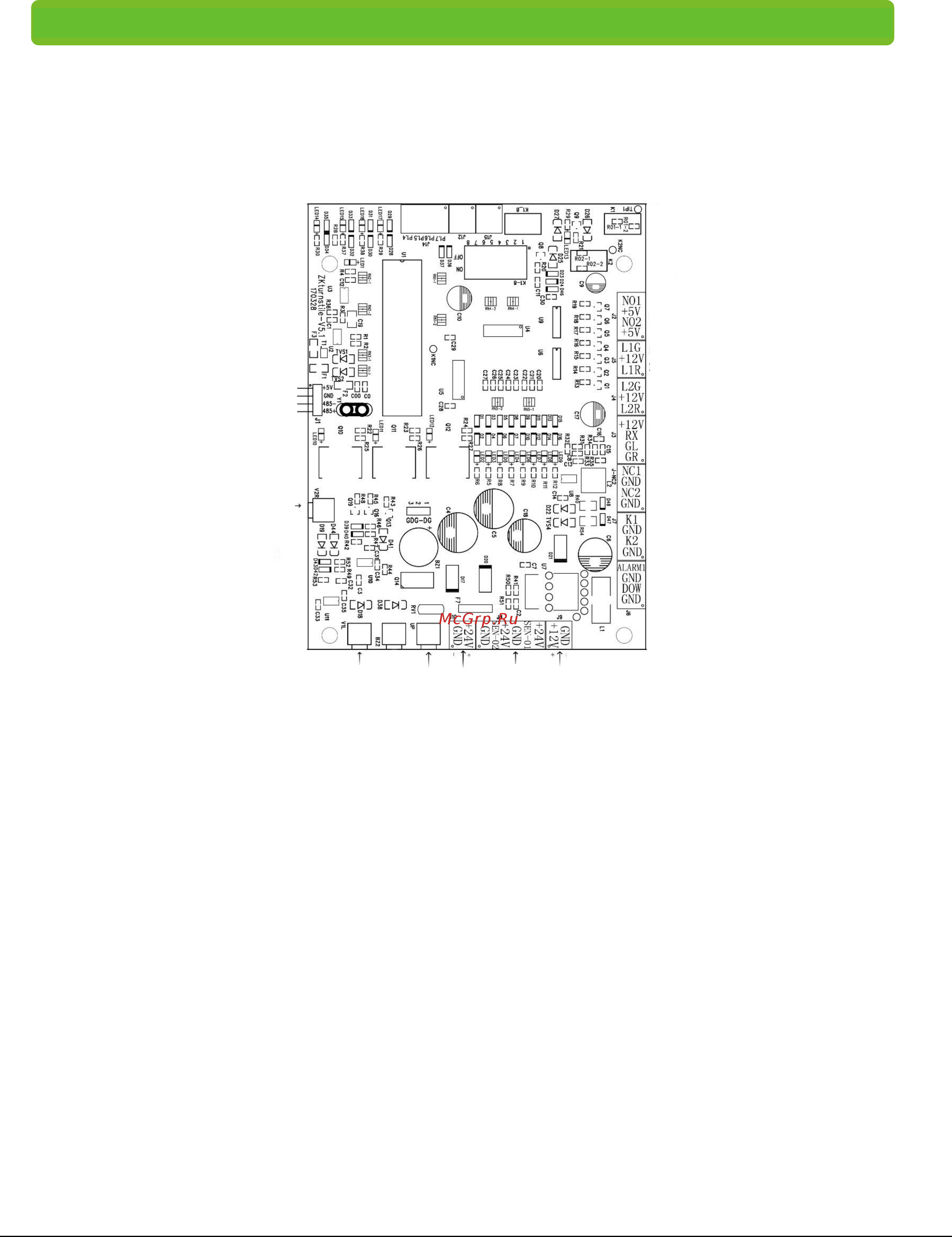

Рис.4-1
Описание:
J2 счетчик: для подключения светодиодного экрана и отображения количества прошедших людей. Идет подсчет прокруток
преграждающих планок.
J5 правый и J4 левый индикаторы: для подключения светодиодного экрана с указанием запрета/разрешения прохода.
J3 Индикатор идентификации: для подключения светодиодного экрана с указанием успешной идентификации
пользователя.
J-NC2 отключить турникет: Короткое замыкание NC1 и GND, позволяет блокировать турникет.
J7 входной сигнал:
Сигнал открытия турникета. Короткое замыкание К1 и GND разрешает проход слева. Короткое замыкание К2 и
GND разрешает проход справа.
J6 внешняя тревога:Короткое замыкание ALARM1 и GND блокирует турникет.
J6 падение планок Короткое замыкание DOW и GND опускает преграждающие планки в экстренной ситуации.
J8 входной сигнал бесконтактного переключателя: Входной сигнал положения рычага.
J9 питание 12В для контроллера: напряжение 12 В, ток 3А
V1L левый, V2R правый и UP D50 верхний соленоиды: Контролируют процесс прохода и падения рукоятки.
Индикатор
прохода
12В выход на
контроллер
24В источник
питания
Счётчик
Правый
соленоид
Внешняя тревога и
антипаника
Сигнал открытия
турникета.
Отключение
турникета
Вход для
датчика
приближения
D50
соленоид
Правый
соленоид
Индикатор
влево
Индикатор
вправо
