Zkteco TS1000 [4/13] Подключение

>100

<80

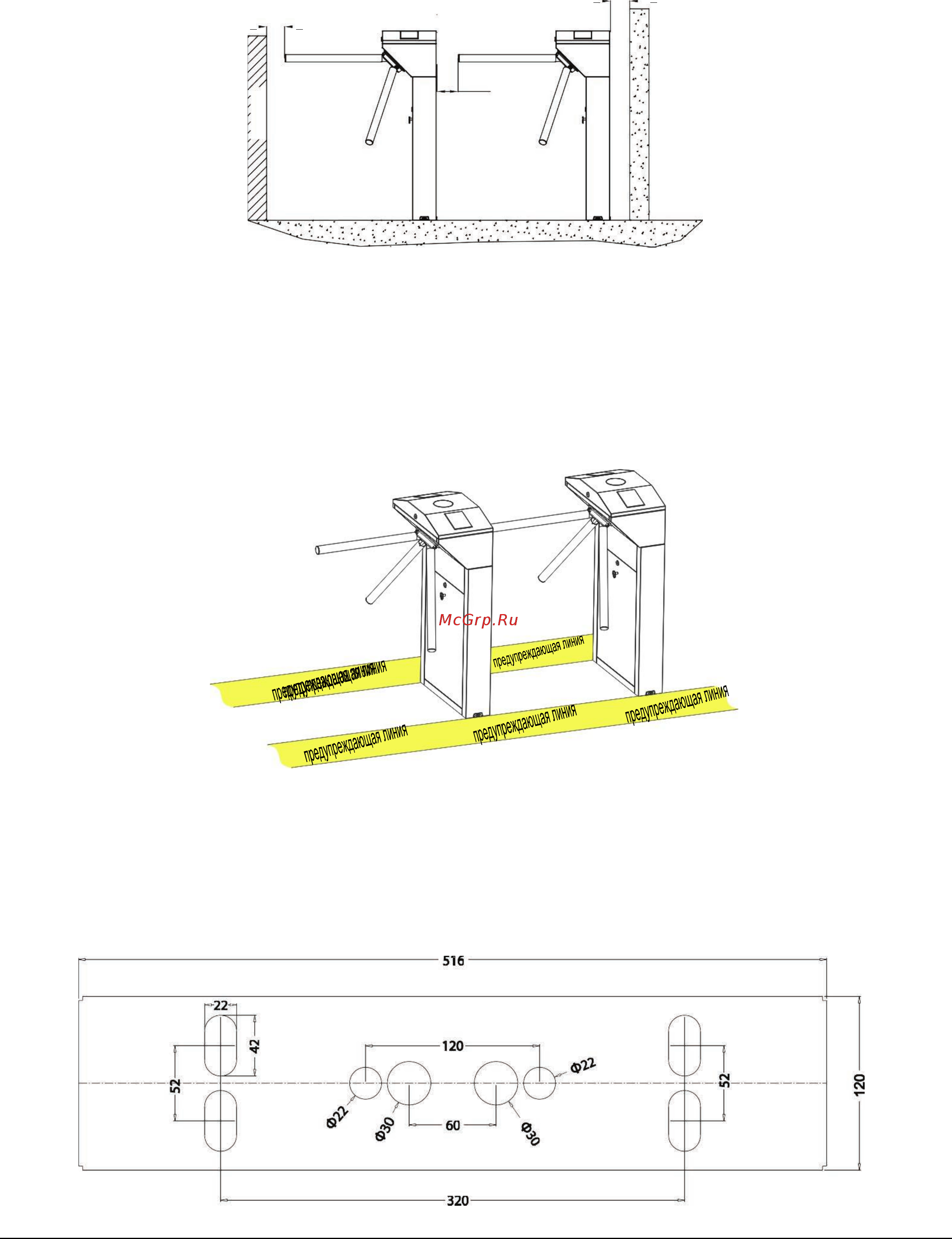

Рис. 3-1

Примечание:

Если Вы устанавливаете турникет напротив стены, оставьте свободным 100 мм для того, чтобы иметь возможность

доступа к задней панели при наладке устройства и техобслуживании

Расстояние от преграды до края преграждающих планок не должно превышать 80 мм. (см рис. 3-1).

Нанесите на поверхность пола предупреждающую линию (см. рис. 3-2). Такая линия поможет пользователям

оценить необходимое расстояние для считывания карты.

3.2

Подключение

Рис. 3-2

Под платформой (монтажная панель) турникета имеются отверстия для проводки, как показано на рис. 3-3, размеры указаны в

миллиметрах. Провода питания должны прокладываться через отверстия.

Мы советуем использовать кабель-каналы для

проводов.

Внимание! Турникет должен быть заземлён.

Рис 3-3

РАМА
