ВЫНИМАНИЕ ШПУЛЬКИ
Поднимите игловодитель в самое верхнее
положение и поднимите подающую лапку,
изображенную на Рис. 7, подняв подъемник,
изображенный на Рис. 5, вверх.
Прижмите рычаг, изображенный на Рис. 7 и
поверните игольную пластину, как показано.
Поверните маховое колесо до тех пор, пока
носик челнока не окажется в самом ближайшем к
оператору положении.
Поверните челнок и шпулька выпадет.
НАМОТКА ШПУЛЬКИ
Отсоедините маховое колесо от швейного
механизма, вытянув плунжерную гайку с накаткой,
изображенную на Рис. 8 и слегка поверните ее
вправо или влево.
Поместите катушку ниток на катушечный
стержень и пропустите конец нити через
центральную щель или отверстие в шпульке. Затем
прижмите шпульку на шпульном мотальщике до
упора так, чтобы щель на боку шпульки была
обращена наружу.
Ослабьте винт с накатанной головкой на
Рис. 8 на мотальщике шпульки и прижмите его
вниз до тех пор, пока резиновое кольцо, не
прижмется к ободу махового колеса, затем
затяните винт.
Поверните маховое колесо направо (по
часовой стрелке), как во время шитья, и
одновременно направляйте нить пальцем, как
показано на Рис. 8.
ЗАМЕЧАНИЕ: Если маховое колесо и мотальщик
шпульки расположены в конце машины, щель на
боку шпульки обращена влево. Верхняя часть
махового колеса должна тогда вращаться по
направлению к Вам, как и во время шитья, чтобы
шпулька наматывалась надлежащим образом.
Когда шпулька будет достаточно наполнена,
снимите ее со шпинделя. Ослабьте винт с
накатанной головкой, изображенный на Рис. 8, на
мотальщике и сдвиньте винт вверх в щель до тех
пор, пока резиновое кольцо не перестанет касаться
махового колеса, затем затяните винт с накатанной
головкой.
Снова соедините маховое колесо со швейным
механизмом, слегка повернув плунжерную гайку с
накаткой, изображенную на Рис. 8, тем временем
одновременно медленно поворачивая маховое
колесо до тех пор, пока плунжер не войдет в
отверстие во внутреннем диске.

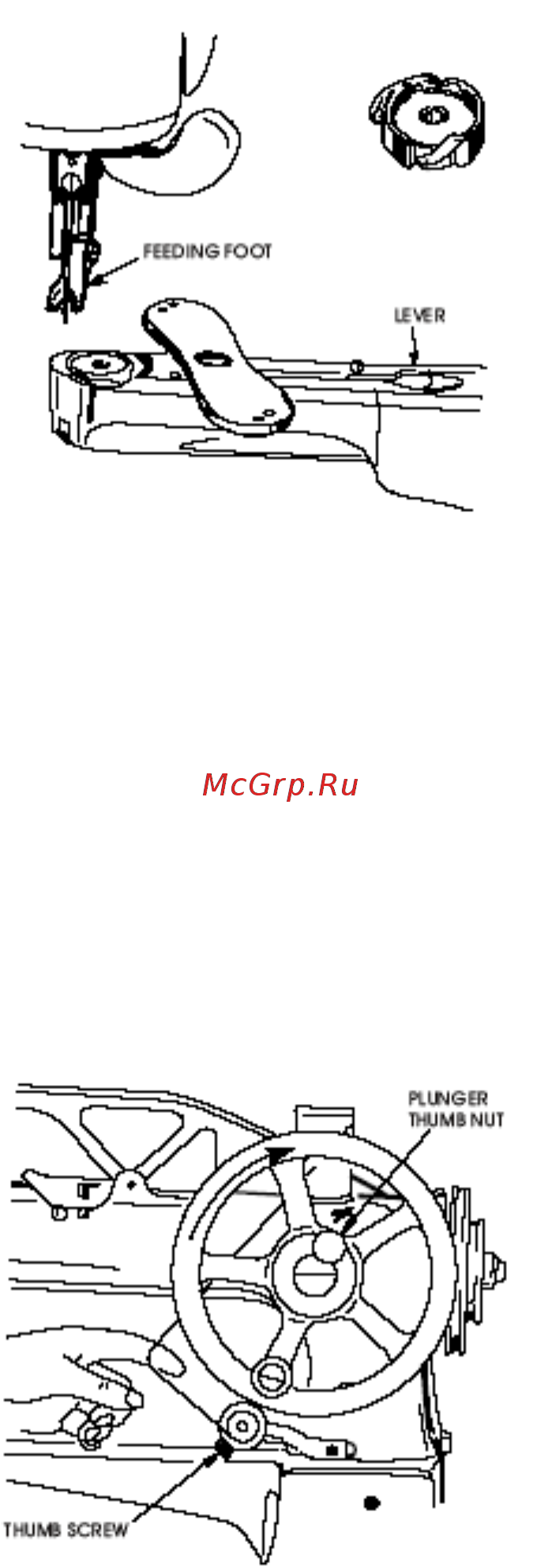

ПОДАЮЩАЯ
ЛАПКА
ПОДЪЕМНИК
Рис. 7
ПЛУНЖЕРНАЯ ГАЙКА С НАКАТКОЙ
ВИНТ С НАКАТАННОЙ ГОЛОВКОЙ
Рис. 8
