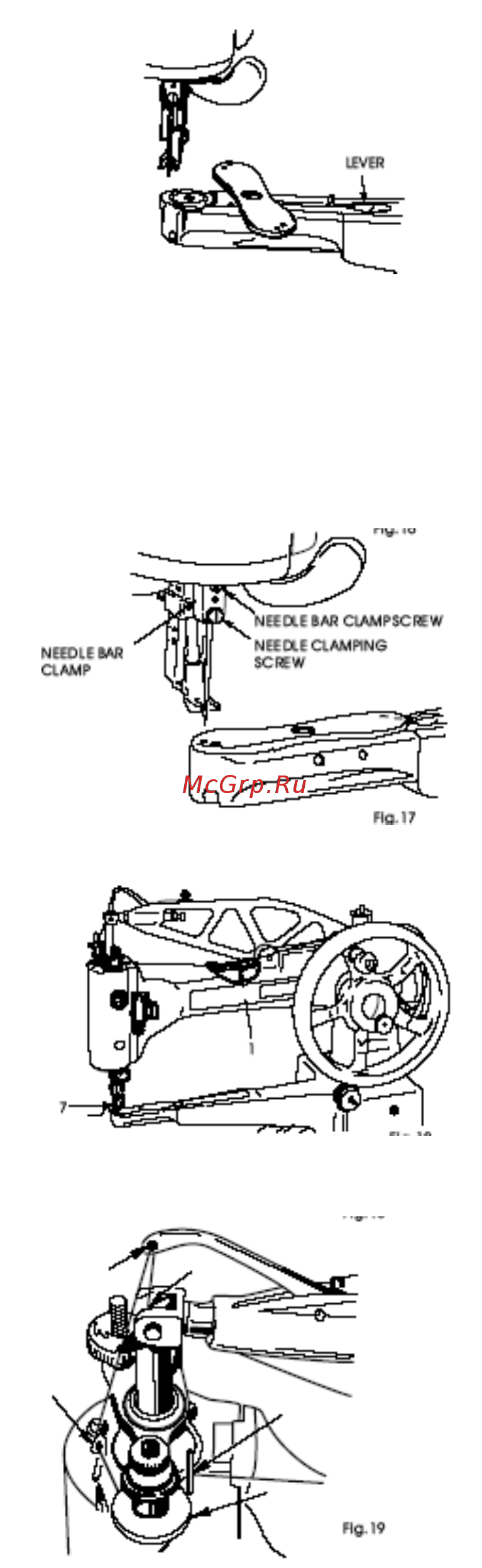

ЗАМЕНА ЧЕЛНОКА
После заправки челнока поверните маховое
колесо до тех пор, пока противоположная часть
держателя челнока не окажется справа. тогда носик
челнока окажется в ближайшем к Вам положении,
и указывая в направлении правой части
углубления, как показано на Рис. 16. Когда
игловодитель будет находиться в самом верхнем
положении, прижмите рычаг, изображенный на
Рис. 16, и поверните игольную пластину обратно в
ее положение для шитья.
УСТАНОВКА ИГЛЫ
Поднимите игловодитель в самое верхнее
положение и ослабьте зажимающий иглу винт,
изображенный на Рис. 17. Затем вставьте стержень
иглы вверх в игольный зажим до упора так, чтобы
длинный желобок иглы был обращен влево, а ее
ушко находилось ровно на одной линии с рукавом
машины. Затяните зажимающий иглу винт,
изображенный на Рис. 17. Ослабьте зажимной винт
игловодителя и подвигайте зажим игловодителя
вправо или влево до тех пор, пока игла не пройдет
через центральное отверстие игольной пластины,
затем затяните зажимной винт игловодителя.
ЗАПРАВКА НИТИ
1. Поместите катушку ниток на катушечный
стержень так, чтобы нить вытягивалась с
тыльной стороны катушки. См. Рис. 18.
2. Поднимите проволочный направитель в
маслосборнике на верху рукава и пропустите
нить под направителем 1. Затем прижмите
направитель обратно в обычное положение.
3. Протяните нить вокруг задней части стержня 2,
который находится рядом с натяжными
дисками на верхней части рукава и сзади
вперед и справа налево между натяжными
дисками 3. См. Рис. 19.
4. Пропустите нить через проволочный глазок 4.
5. Протяните нить вверх и спереди назад через
отверстие 5 в нитепритягивающем рычаге.
6. Вытяните примерно 10 дюймов (25 см) нити
через отверстие нитепритягивающего рычага и
вставьте конец в прорезь на конце заправочной
проволочки, предоставляемой вместе с
машиной. Затем протяните конец заправочной
проволочки вниз через отверстие 6, которое
проходит через центр игловодителя.
7. Выньте нить из заправочной проволочки,
вытаскивая заправочную проволочку.
Пропустите нить слева направо через ушко
иглы 7. Вытяните из ушка иглы примерно 3
дюйма (7.5 мм) нити, которой начнете шить.
РЫЧАГ
Рис. 16
ЗАЖИМНОЙ ВИНТ ИГЛОВОДИТЕЛЯ
ЗАЖИМАЮЩИЙ ИГЛУ
ВИНТ
ЗАЖИМ ИГЛОВОДИТЕЛЯ
Рис. 18
Рис. 19
