ЭКСПЛУАТАЦИЯ

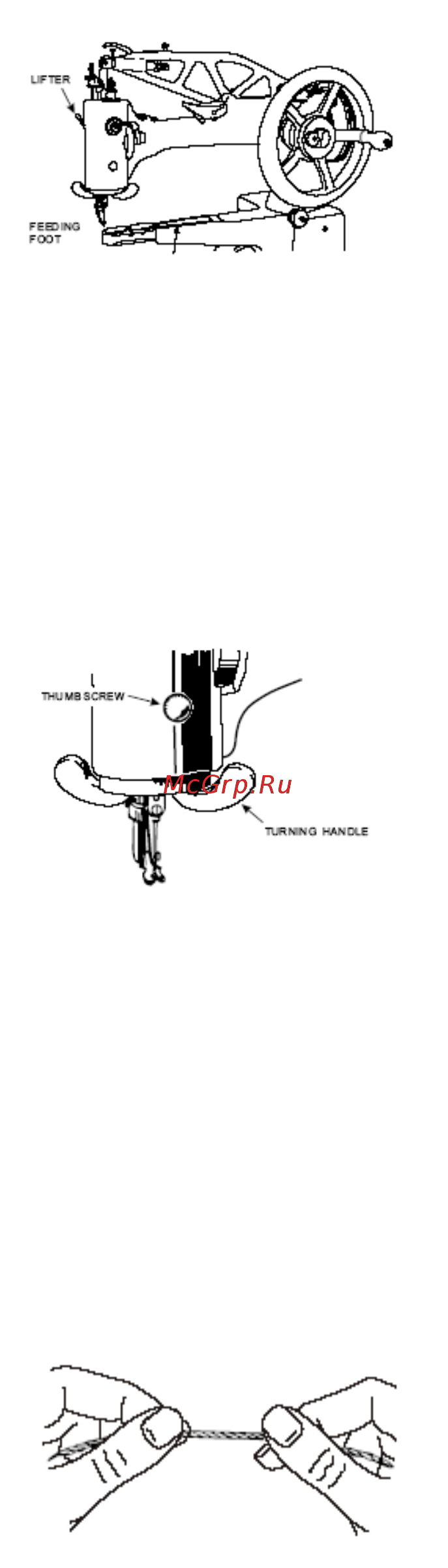

1. Поднимите подающую лапку, изображенную
на Рис. 4, подвинув подъемник вверх.
2. Поставьте обе ноги на педаль.
3. Поверните верхнюю часть махового колеса
слева направо, чтобы запустить машину. (Если
маховое колесо установлена на машине сбоку,
поверните верхнюю часть махового колеса по
направлению к Вам, чтобы запустить машину.)
4. Разместите кусок материала под подающей
лапкой.
Опустите подающую лапку, опустив
подъемник, и запустите на машине до тех пор,
пока не привыкнете направлять материал.
Материал продвигается только подающей
лапкой, а направление строчки можно изменить на
требуемое с помощью поворотной рукоятки, Рис.
5. Чтобы выполнить изогнутую строчку, запустите
машину на низкой скорости и, не поворачивайте
изделие, поверните рукоятку так, чтобы получить
требуемую кривую.
Подающая лапка поднимается между каждыми
стежками, в то время, как игла остается в
материале. Используя иглу в качестве опорной
точки, можно повернуть материал в любом
направлении. Если требуется, подающая лапка
может быть зафиксирована, чтобы осуществлять
подачу по прямой линии в любом направлении,
посредством затягивания винта с накатанной
головкой, изображенного на Рис. 5.
Никогда не поворачивайте изделие и не
меняйте направление подачи, пока лапка
прижимает материал, т.к. это может вызвать
пропускание стежков и повреждение поверхности
изделия.
ИГЛЫ
Диаметр рукоятки иглы 2
мм
h9. Диаметр
стержня иглы 1.2 – 1.5
мм
. Эффективная длина
38.8
мм
.
Размер используемой иглы должен
определяться размером нити, которая должна
свободно проходить через ушко иглы. Грубые или
неровные нити или нити, которые с затруднением
проходят через ушко иглы, будут мешать
успешной работе машины.
НИТИ
Для иглы должна быть использована нить
левой крутки. Для шпульки может использоваться
нить либо левой, либо правой крутки.
Чтобы определить крутку, держите нить, как
показано на рисунке. Поворачивайте нить на себя
между большим и указательным пальцем правой
руки; если нить левой крутки, то скрутка станет
сильнее; если нить правой крутки, то скрутка
размотается..
ПОДЪЕМНИК
ПОДАЮЩАЯ
ЛАПКА
Рис. 4
ВИНТ С НАКАТАННОЙ ГОЛОВКОЙ
ПОВОРОТНАЯ РУКОЯТКА
Рис. 5
Рис. 6
