ELCO VECTRON G 3 Duo VG3.360 D KN d3/4" - Rp3/4" [15/47] Газовая рампа mb zrdle
02/2010 - Art. Nr. 4200 1028 0600A10

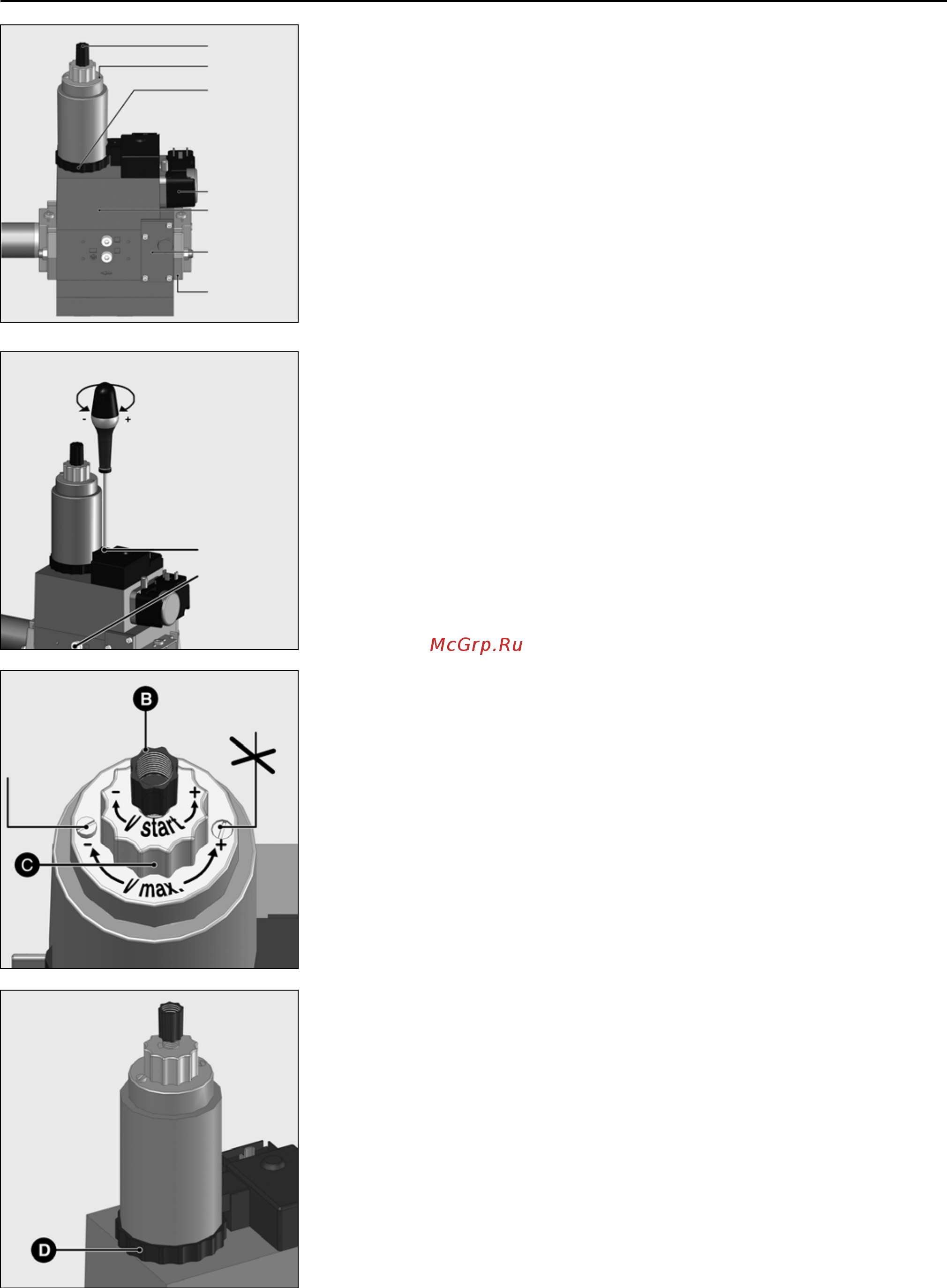

Настройка гидравлического тормоза
Настройка 2
ой
ступени
Настройка 1
ой
ступени
Винт регулировки
регулятора
давления газа
pBr (4 - 20 мбар)
Блокировочный
винт
Запломбированный
винт
Назначение
Газовая рампа MB-ZRDLE
MBZRDLE...B01S.. (2-ступенчатая)
Компактный блок включает в себя:
фильтр, регулируемое реле давления,
нерегулируемый предохранительный
клапан с быстрым открытием и
закрытием, настраиваемый регулятор
давления и главный клапан (первой и
второй ступеней) с быстрым
закрытием и с регулированием
открытия по подаче и гидротормозом.
Заводская регулировка:
- Подача 1
ой
ступени и 2
ой
ступени
установлены на максимальное
значение.
- Подача в режиме розжига и
регулятор давления установлены на
минимальное значение.
Технические характеристики
Давление на входе
не более 360 мбар.
Окружающая
температура от - 15 до +70 C°
Напряжение 230 В/50 Гц
Потребляемая мощность 60 ВА
Степень электрозащиты IP 54
Присоединительное
отверстие для
газа Rp 3/4" или Rp 1" 1/4
Монтажное положение:
- вертикальное, магнитная катушка
расположена вертикально
- горизонтальное, магнитная катушка
расположена горизонтально
Регулировка регулятора давления
Для регулировки давления на выходе
доступно 60 оборотов винта. Три
оборота вправо увеличивают
давление на 1 мбар, три оборота
влево уменьшают давление на
1 мбар.
При пуске в эксплуатацию:
• поверните винт не менее чем на 10
оборотов вправо (+)
• отрегулируйте давление (больше
или меньше давления)
• Проверьте давление газа в точке
измерения
давления 119pBr.
Регулировка подачи в режиме
розжига
• Отверните пластмассовый колпачок
B.
• Переверните его и используйте как
ключ для вращения
регулировочного винта (три
оборота для перехода с
минимальной подачи на
максимальную подачу)
• Чтобы уменьшить подачу в режиме
розжига, поверните винт вправо,
чтобы увеличить - влево.
Регулировка номинальной подачи
• Ослабьте затяжку блокировочного
винта (пломбированный винт с
противоположной стороны не
должен ослабляться)
Регулировка подачи газа для
2
ой
ступени
• Чтобы уменьшить номинальный
расход газа, поверните влево
регулировочную ручку C, которая
находится в верхней части
магнитной катушки
электромагнитного клапана.
Подача увеличивается при
повороте ручки вправо.
Регулировка подачи газа для
1
ой
ступени
Вручную (без инструмента).
• Чтобы уменьшить подачу газа,
поверните вправо кольцо D,
которое находится в нижней части
магнитной катушки. Чтобы
увеличить подачу газа, поверните
кольцо влево.
