Ввод в эксплуатацию

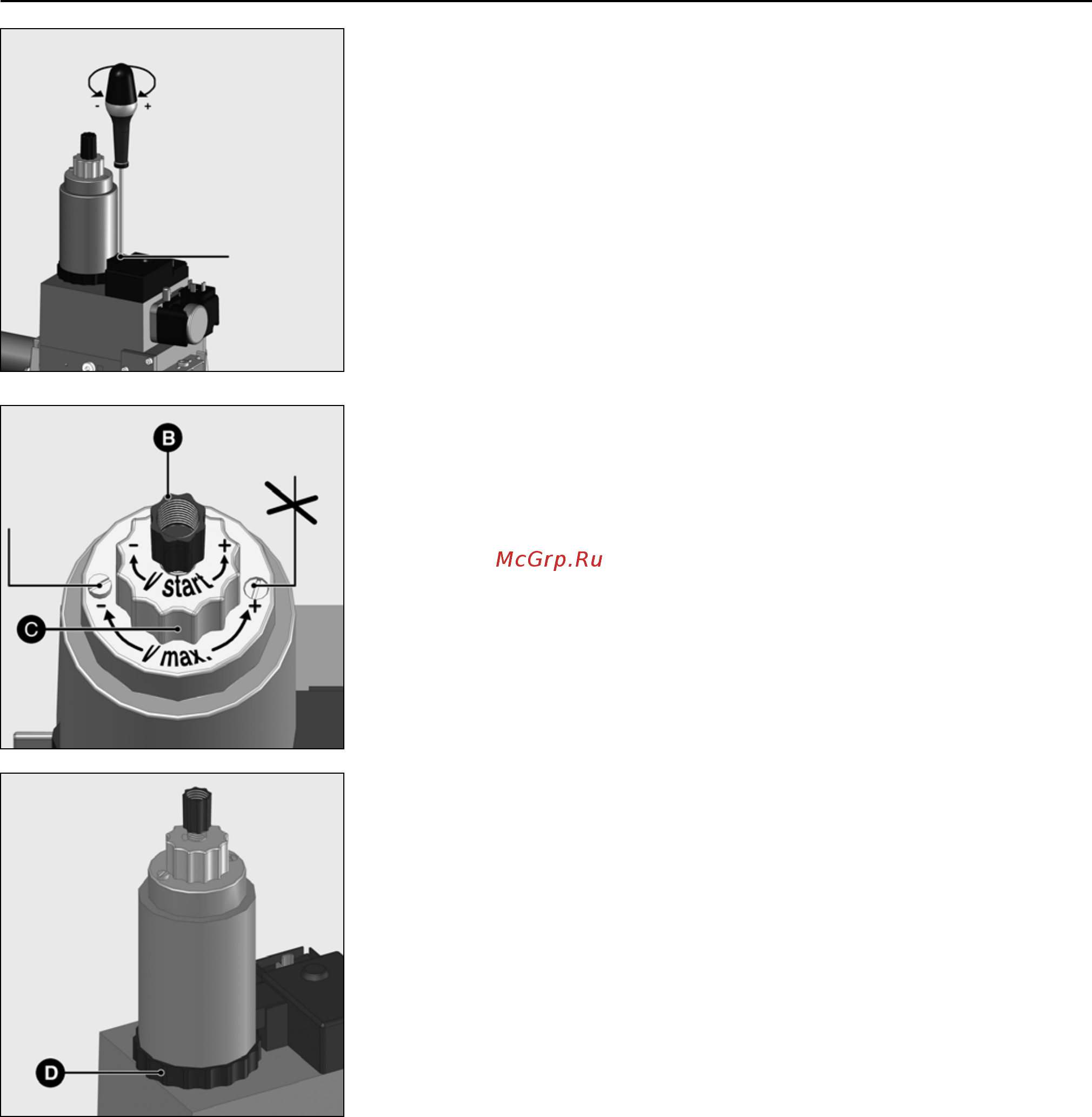

Настройка газовой рампы MB-ZRDLE
Общая процедура регулировки
Настройка 2
ой
ступени
осуществляется за счет регулятора
давления. Настройте клапан 2
ой
ступени (ручка C) на полное
открытие.
Настройка плавности в режиме
розжига и при переходе между
ступенями осуществляется с
помощью регулировочной ручки B.
Регулировка 1
ой
ступени
осуществляется поворотом венца D.
Настройка регулятора:
Измерение давления регулятора
осуществляется в точке pBr.
Установленное давление
обеспечивает нужную подачу.
Настройка плавности режима
розжига
Эта функция гидравлического
тормоза изменяет режим открывания
газового клапана при розжиге и при
переходе между ступенями.
• Отверните пластмассовый колпачок
B.
• Переверните его и используйте как
ключ.
• Поверните в сторону:
стрелки -: прогрессивность
увеличивается
стрелки +:прогрессивность
уменьшается
Настройка 2
ой
ступени
регулировочной ручкой C.
Эта операция необходима только
когда мощность горелки оказывается
слишком большой при давлении в
полости между клапанами 5 мбар или
когда горелка проявляет склонность к
пульсации.
Действуйте в следующем порядке:
• Ослабьте затяжку блокировочного
винта, не трогая окрашенный винт с
противоположной стороны. Пробка
C имеет полный ход в 4,5 оборота.
•
Поверните по часовой стрелке
стрелка -: подача уменьшается и
наоборот.
Может потребоваться корректировка
давления.
Настройка подачи газа для 1
ой
ступени
Вручную (без инструмента).
• Чтобы уменьшить подачу газа,
поверните вправо кольцо D,
которое находится в нижней части
магнитной катушки. Чтобы
увеличить подачу газа, поверните
кольцо влево.
(3 полных оборота для перехода с
минимальной на максимальную
подачу).
Примечание:
Настройка подачи газа для 2
ой
ступени может вызвать изменение
подачи для 1
-ой
ступени. В таком
случае необходимо снова настроить
1
-ую
ступень.
• После этого затяните
блокировочный винт.
Винт регулировки
регулятора
давления газа
Блокировочный винт
Запломбированный
винт
