Ввод в эксплуатацию
Настройка подачи воздуха
Настройка подачи воздуха

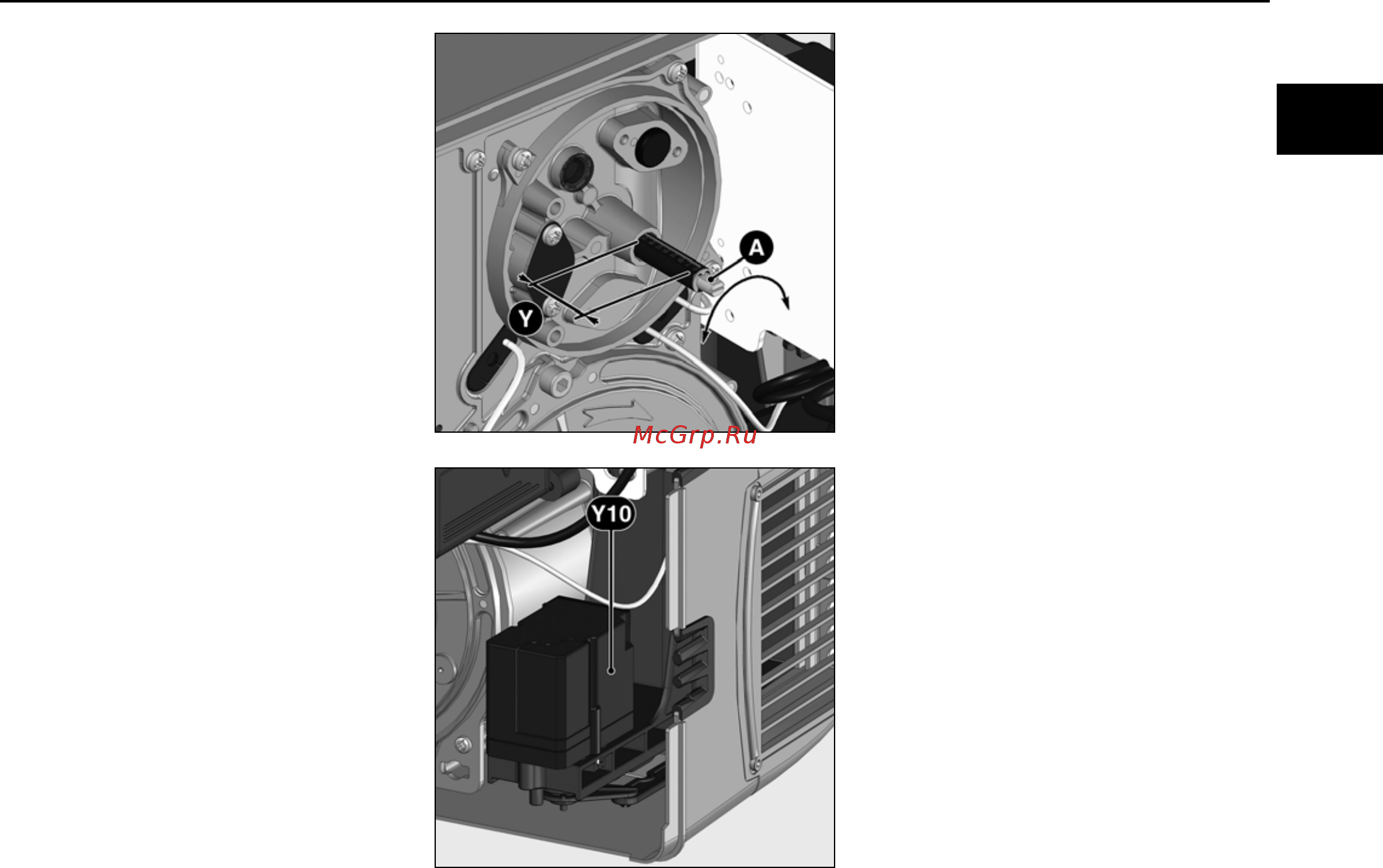

Регулировка подачи воздуха,
поддерживающего горение,
осуществляется в двух точках:
• со стороны нагнетания: изменяя
величину отверстия между
дефлектором и соплом горелки;
• со стороны всасывания: воздушной
заслонкой, управляемой
серводвигателем Y10.
Регулировка подачи воздуха в
головку горелки, помимо расхода
воздуха, влияет также на зону
смешивания и давление воздуха в
сопле горелки. Вращение винта A
- вправо: больше воздуха
- влево: меньше воздуха
• Отрегулируйте размер Y,
руководствуясь таблицей
регулировок.
Регулировка подачи воздуха
посредством воздушной заслонки
Изменить подачу воздуха со стороны
всасывания можно посредством
изменения наклона воздушной
заслонки. Воздушная заслонка
приводиться в действие
серводвигателем Y10.
