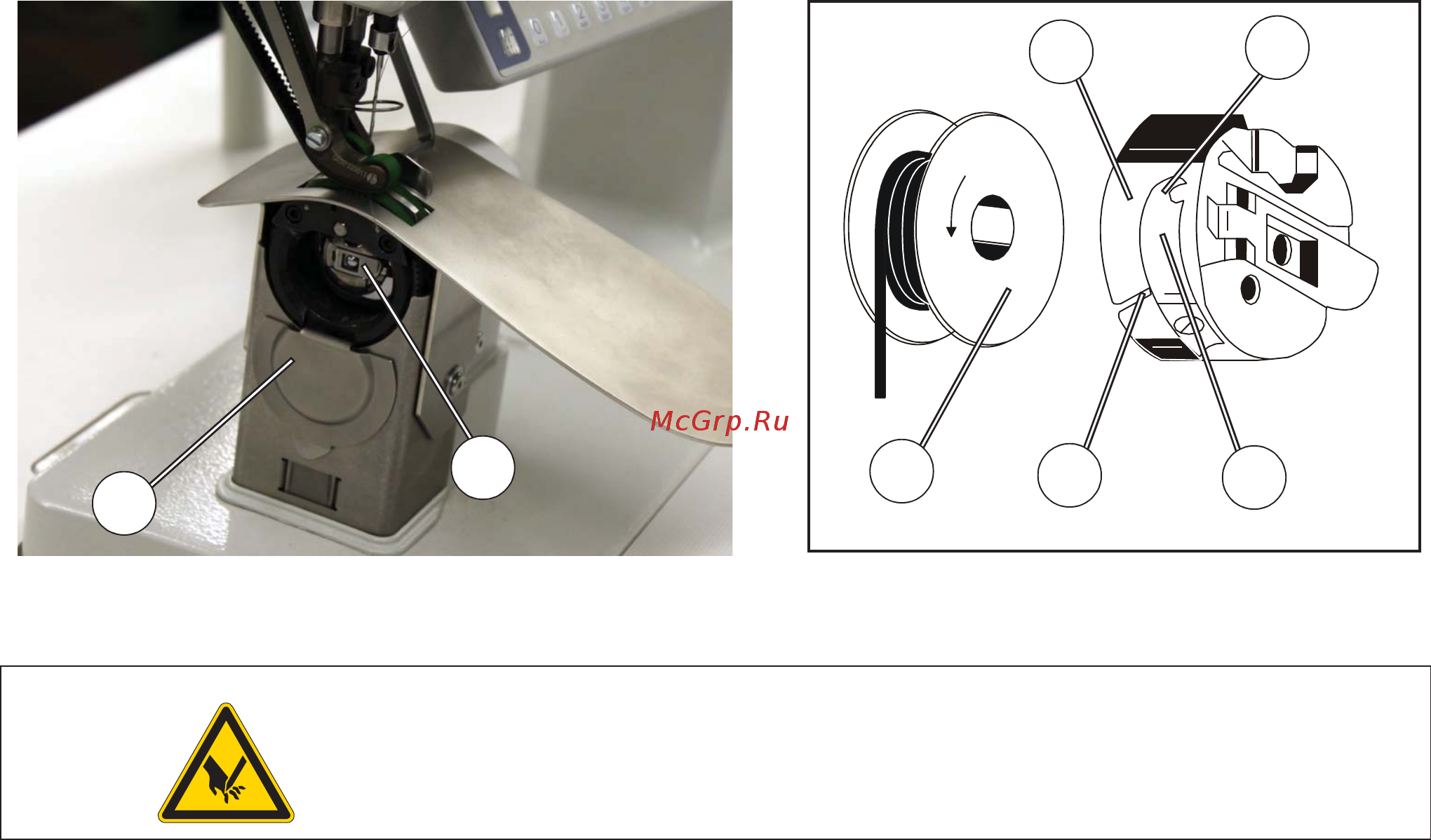

3 5 Замена шпули для челночной нити Изоб 6 Изоб 7 Осторожно опасность травмирования Выключить главный выключатель Установить шпулю для челночной нити только после выключения машины Извлечение пустой шпули Сдвинуть вниз крышку шпульного колпачка 2 Привести иглу в положении вверх Поднять защелку шпульного колпачка 1 Извлечь верхнюю часть шпульного колпачка 3 со шпулей 7 Извлечь пустую шпулю 7 из верхней части шпульного колпачка 3 Установка заполненной шпули Уложить заполненную шпулю 7 в верхнюю часть шпульного колпачка 3 Протянуть челночную нить через шлиц 6 под пружиной 5 через отверстие 4 Вытянуть челночную нить примерно на 5 см из шпульного колпачка 3 При отводе нити шпуля должна вращаться в наравлении указанном стрелкой Снова установить шпульный колпачок 3 Закрыть крышку шпульного колпачка 2 11
