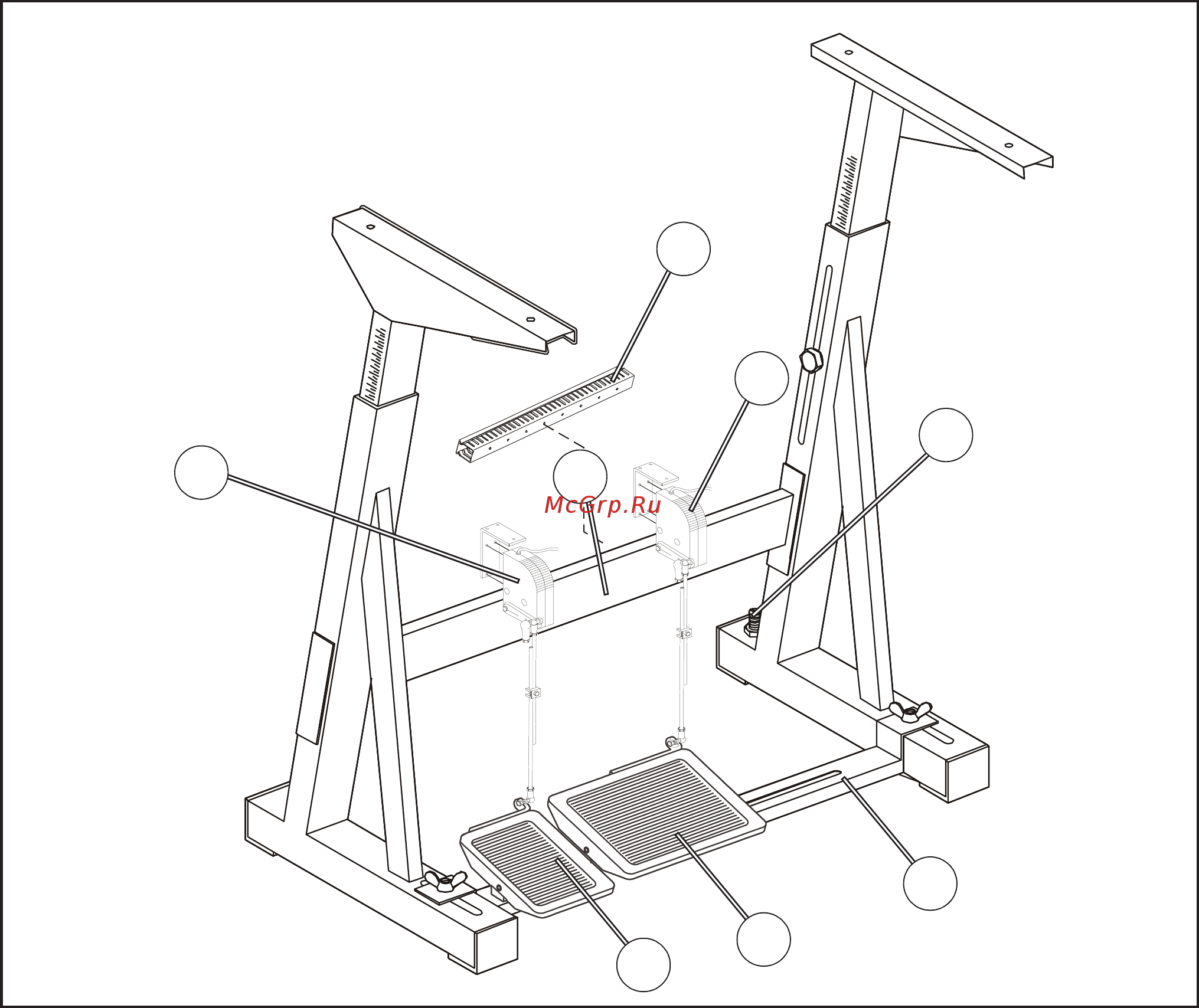

6 3 Монтаж станины Изоб 43 Смонтировать станину как изображено на рисунке Закрепить педаль 2 на поперечине 1 Закрепить дополнительную педаль 3 на поперечине 1 Монтировать поперечину 1 к станине После монтажа всей машины отрегулировать педаль См гл 6 5 Прикрутить датчик 4 и 7 к опоре станины 5 Прикрутить кабель 6 30 х 30 х 250 мм для электролинии датчика к опоре станины 5 Прикрутить установочный винт 8 для устойчивого положения станины Станина должна стоять на опорной поверхности всеми четырьмя ножками 40
