51
6.13.3
. 62
– 3 ( 150 )
1 2 .
6.13.4
– 2 1
.
– 2 ( 300 )
3 .
. 63 . 64
1
2
3
2
3
1
/
Содержание
- Инструкция промышленной швейной машины класса 650 16 3
- Предисловие 5
- Которые неприменно следует 6
- Нарушение следующих указаний по безопасности может привести к травмированию или повреждению машины 6
- Общие указание по технике безопасности 6
- Соблюдать 6
- Указания по безопасности 6
- Эти знаки обозночают 6
- Описание продукта 7
- Надлежащее использование 8
- Технические данные 9
- Заправка игольной нити 11
- Эксплуатация 11
- Открытие устройства натяжения игольной нити 12
- Установка натяжения игольной нити 12
- Установка регулятора натяжения нити 13
- Намотка челночной нити 14
- Замена шпули для челночной нити 15
- Установка натяжения челночной нити 16
- Замена иглы 17
- Левая педаль дополнительно 18
- Подъем швейной лапки 18
- Коленный переключатель 19
- Пошив 20
- Инструкция по эксплуатации 21
- Кнопочная панель управления ор3000 21
- 06 10 2011 06 16 22
- Включение машины 22
- Ор3000 650 22
- Режимы работы блока управления 22
- Ооо 23
- Ручной режим 23
- J gggg 24
- Присвоение программируемой клавише какой либо функции 25
- Меню для дополнительных установок 26
- Швейный процесс 26
- Автоматический режим 27
- Аз 13 30 29
- Аз ij зо i 29
- Швейный процесс 29
- Быстрое программирование 30
- Прерывание программы 30
- Установка программы через прошив 32
- Установка программы через ручной ввод 32
- Режим программирования изоб 1 33
- Редактирование 34
- Foot press 1 35
- Fuln corr 1 35
- Stichlen 2 35
- Thr tens 0 35
- Тнтг 35
- 3 ч 5 6 7 36
- Создание новой программы 36
- Копирование программы 38
- Отобразить программу 39
- Удаление программы 39
- Очистка и проверка 41
- Техническое обслуживание 41
- Инструкция по монтажу 43
- Комплект поставки 43
- Общая информация и транспортировка 43
- Монтаж станины 44
- Заранее собранная столешница 45
- Прикрутить столешницу к станине и установить педаль 46
- Скомплектовать столешницу 47
- Установка рабочей высоты 48
- Установка швейной головки 49
- Общая информация 50
- Проверить напряжение сети 50
- Распределение напряжения сети 50
- Электрическое подключение 50
- Подключение кабеля к швейной головке 52
- Подключение датчика к управлению 53
- Подключение дополнительных устройств 53
- Блок управления 54
- Установка равновесия потенциалов 54
- Швейная головка 54
- Блок управления станина 55
- Дополнительный блок управления 55
- Коленный переключатель 56
- Швейный мотор 56
- Датчик 57
- Подключение коленного переключателя 58
- Подключение панели управления 58
- Подключение дополнительного светильника waldmann 59
- Подключение светильника 59
- Тестовое стачивание 60
- G dürkopp vi adler 64
Похожие устройства
- Durkopp Adler 650-10 Каталог запчастей
- Durkopp Adler 650-10 Инструкция к пульту
- ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL s65 - DN65 Технические данные
- Durkopp Adler 745-35 А Руководство по эксплуатации
- Durkopp Adler 745-35 А Каталог запчастей
- Durkopp Adler 745-35-10 S Руководство по эксплуатации
- Durkopp Adler 745-35-10 S Каталог запчастей
- Durkopp Adler 745-35-10 В Руководство по эксплуатации
- Durkopp Adler 745-35-10 В Каталог запчастей
- Durkopp Adler 743-121-01 / -221-01 Руководство по эксплуатации
- Durkopp Adler 743-121-01 / -221-01 Каталог запчастей
- Durkopp Adler 739-23-01 Каталог запчастей
- Durkopp Adler 739-23-01 Руководство по эксплуатации
- Durkopp Adler 1911-5 / 1931-5 Каталог запчастей
- Durkopp Adler 1911-5 / 1931-5 Руководство по эксплуатации
- Durkopp Adler 867-290020 / -290040 ECO Руководство по эксплуатации
- Durkopp Adler 867-290020 / -290040 ECO Каталог запчастей
- Durkopp Adler 867-290020 M Руководство по эксплуатации
- Durkopp Adler 867-290020 M Каталог запчастей
- Durkopp Adler 867-290040 M Руководство по эксплуатации

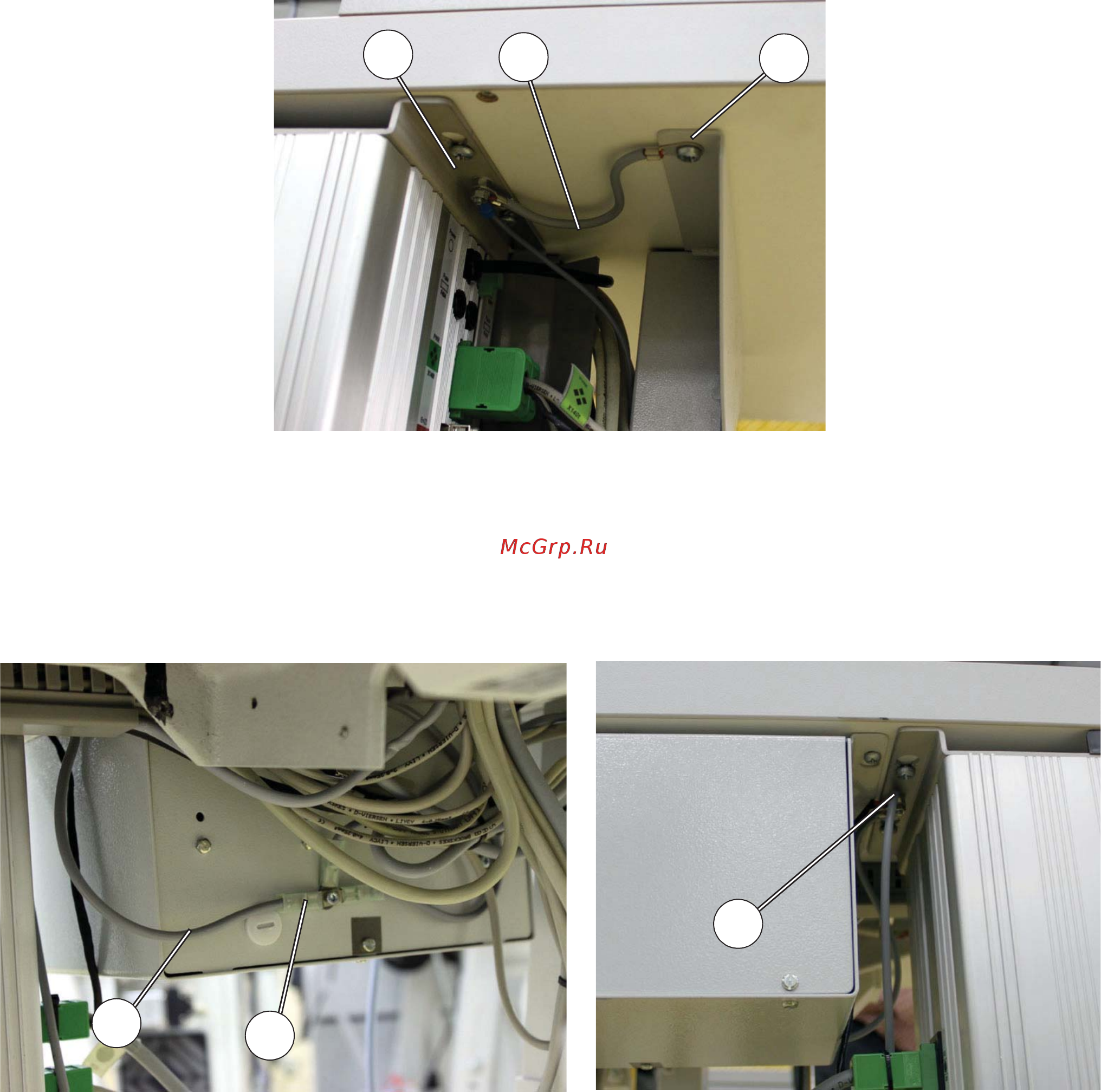

6 13 3 Блок управления станина Изоб 62 Прикрутить заземляющий провод 3 длиной 150 мм зубчатым ремнем к станине 1 и к коробке управления 2 6 13 4 Дополнительный блок управления Изоб 63 Изоб 64 Надеть заземленный провод 2 на плоский штекер 1 на дополнительный блок управления Прикрутить и проложить провод 2 длиной 300 мм к коробке блока управления 3 51
