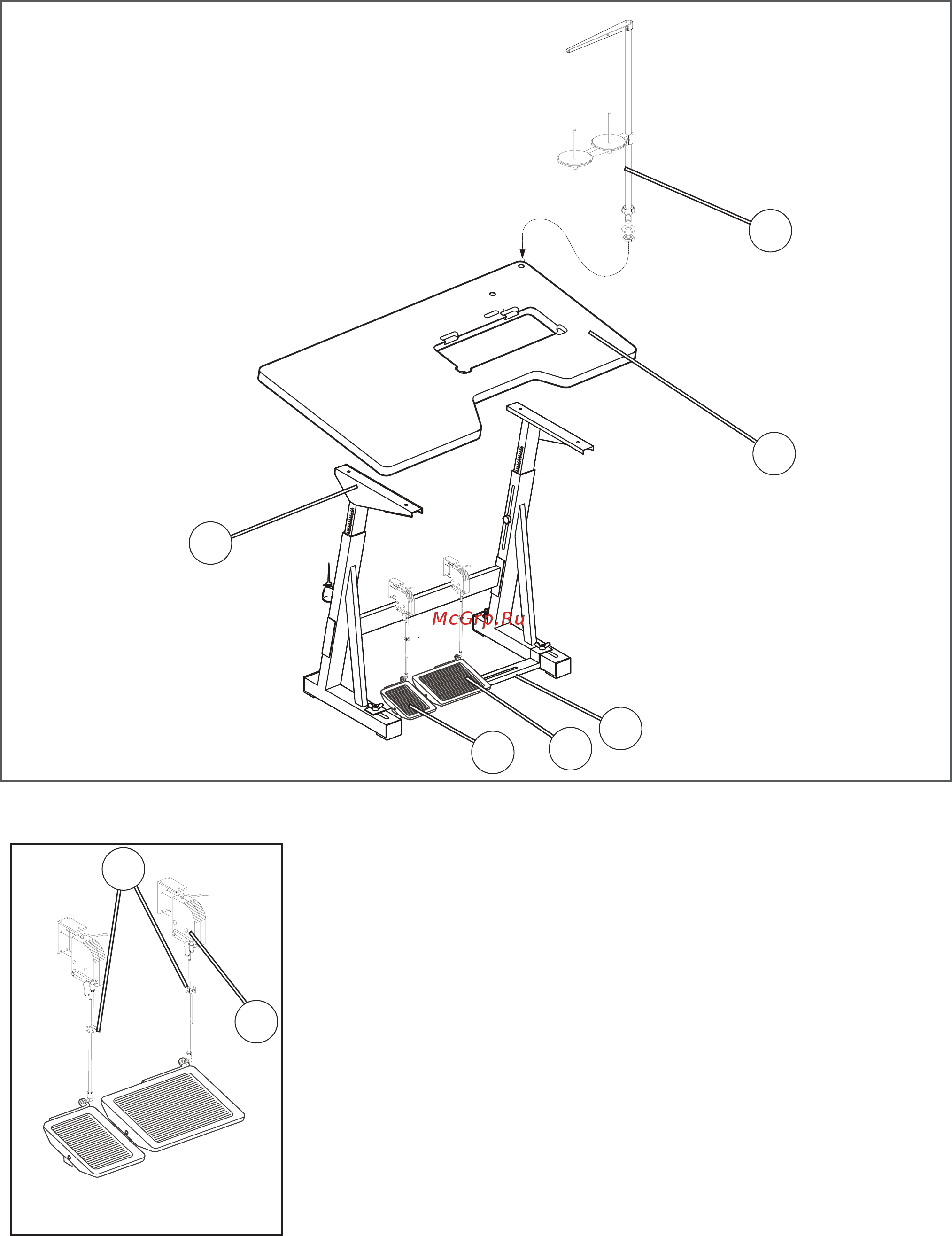

6 5 Прикрутить столешницу к станине и установить педаль Изоб 45 Прикрепить станину 6 винтами 6 х 30 к столешнице Про сверлить отверстия для винтов Обращать внимание на разметку станины Повернуть станину 6 в нормальное положение Установить педаль Для эргономии отрегулировать педаль Центр педали 4 должен находиться примерно под иглой На поперечине Здля регулировки педали имеются продольные отверстия Освободить винты 7 Установить высоту штанги педали чтобы после отпускания педаль была наклонена примерно на 10 Если необходимо можно установть рычаг 8 к датчику Прикрутить винты 7 Вставить стойку для катушек 1 в отверстие столешницы и закрепить гайками и подкладными дисками Монтировать и отрегулировать держатель роликовых катушек и кронштейн Изоб 46 42 Держатель роликов катушек и кронштейн должны располагаться друг под другом
