![Durkopp Adler 650-10 Руководство по эксплуатации онлайн [51/64] 410989](/views2/1498927/page51/bg33.png)
47
– 1 .
2.
– 3 .
4.
– .
– "T1" "T2"
5 .
–
"T1" "T2" .
– "L1"
"L2" ( ).
–
.
– 3 .
– 1 .
– .
!
- , -
.
!
. 52 . 53 . 54
1
3
5
2
4
Содержание
- Инструкция промышленной швейной машины класса 650 16 3
- Предисловие 5
- Которые неприменно следует 6
- Нарушение следующих указаний по безопасности может привести к травмированию или повреждению машины 6
- Общие указание по технике безопасности 6
- Соблюдать 6
- Указания по безопасности 6
- Эти знаки обозночают 6
- Описание продукта 7
- Надлежащее использование 8
- Технические данные 9
- Заправка игольной нити 11
- Эксплуатация 11
- Открытие устройства натяжения игольной нити 12
- Установка натяжения игольной нити 12
- Установка регулятора натяжения нити 13
- Намотка челночной нити 14
- Замена шпули для челночной нити 15
- Установка натяжения челночной нити 16
- Замена иглы 17
- Левая педаль дополнительно 18
- Подъем швейной лапки 18
- Коленный переключатель 19
- Пошив 20
- Инструкция по эксплуатации 21
- Кнопочная панель управления ор3000 21
- 06 10 2011 06 16 22
- Включение машины 22
- Ор3000 650 22
- Режимы работы блока управления 22
- Ооо 23
- Ручной режим 23
- J gggg 24
- Присвоение программируемой клавише какой либо функции 25
- Меню для дополнительных установок 26
- Швейный процесс 26
- Автоматический режим 27
- Аз 13 30 29
- Аз ij зо i 29
- Швейный процесс 29
- Быстрое программирование 30
- Прерывание программы 30
- Установка программы через прошив 32
- Установка программы через ручной ввод 32
- Режим программирования изоб 1 33
- Редактирование 34
- Foot press 1 35
- Fuln corr 1 35
- Stichlen 2 35
- Thr tens 0 35
- Тнтг 35
- 3 ч 5 6 7 36
- Создание новой программы 36
- Копирование программы 38
- Отобразить программу 39
- Удаление программы 39
- Очистка и проверка 41
- Техническое обслуживание 41
- Инструкция по монтажу 43
- Комплект поставки 43
- Общая информация и транспортировка 43
- Монтаж станины 44
- Заранее собранная столешница 45
- Прикрутить столешницу к станине и установить педаль 46
- Скомплектовать столешницу 47
- Установка рабочей высоты 48
- Установка швейной головки 49
- Общая информация 50
- Проверить напряжение сети 50
- Распределение напряжения сети 50
- Электрическое подключение 50
- Подключение кабеля к швейной головке 52
- Подключение датчика к управлению 53
- Подключение дополнительных устройств 53
- Блок управления 54
- Установка равновесия потенциалов 54
- Швейная головка 54
- Блок управления станина 55
- Дополнительный блок управления 55
- Коленный переключатель 56
- Швейный мотор 56
- Датчик 57
- Подключение коленного переключателя 58
- Подключение панели управления 58
- Подключение дополнительного светильника waldmann 59
- Подключение светильника 59
- Тестовое стачивание 60
- G dürkopp vi adler 64
Похожие устройства
- Durkopp Adler 650-10 Каталог запчастей
- Durkopp Adler 650-10 Инструкция к пульту
- ELCO VECTRON GL 06 Duo Plus VGL06.1600 DP KL s65 - DN65 Технические данные
- Durkopp Adler 745-35 А Руководство по эксплуатации
- Durkopp Adler 745-35 А Каталог запчастей
- Durkopp Adler 745-35-10 S Руководство по эксплуатации
- Durkopp Adler 745-35-10 S Каталог запчастей
- Durkopp Adler 745-35-10 В Руководство по эксплуатации
- Durkopp Adler 745-35-10 В Каталог запчастей
- Durkopp Adler 743-121-01 / -221-01 Руководство по эксплуатации
- Durkopp Adler 743-121-01 / -221-01 Каталог запчастей
- Durkopp Adler 739-23-01 Каталог запчастей
- Durkopp Adler 739-23-01 Руководство по эксплуатации
- Durkopp Adler 1911-5 / 1931-5 Каталог запчастей
- Durkopp Adler 1911-5 / 1931-5 Руководство по эксплуатации
- Durkopp Adler 867-290020 / -290040 ECO Руководство по эксплуатации
- Durkopp Adler 867-290020 / -290040 ECO Каталог запчастей
- Durkopp Adler 867-290020 M Руководство по эксплуатации
- Durkopp Adler 867-290020 M Каталог запчастей
- Durkopp Adler 867-290040 M Руководство по эксплуатации

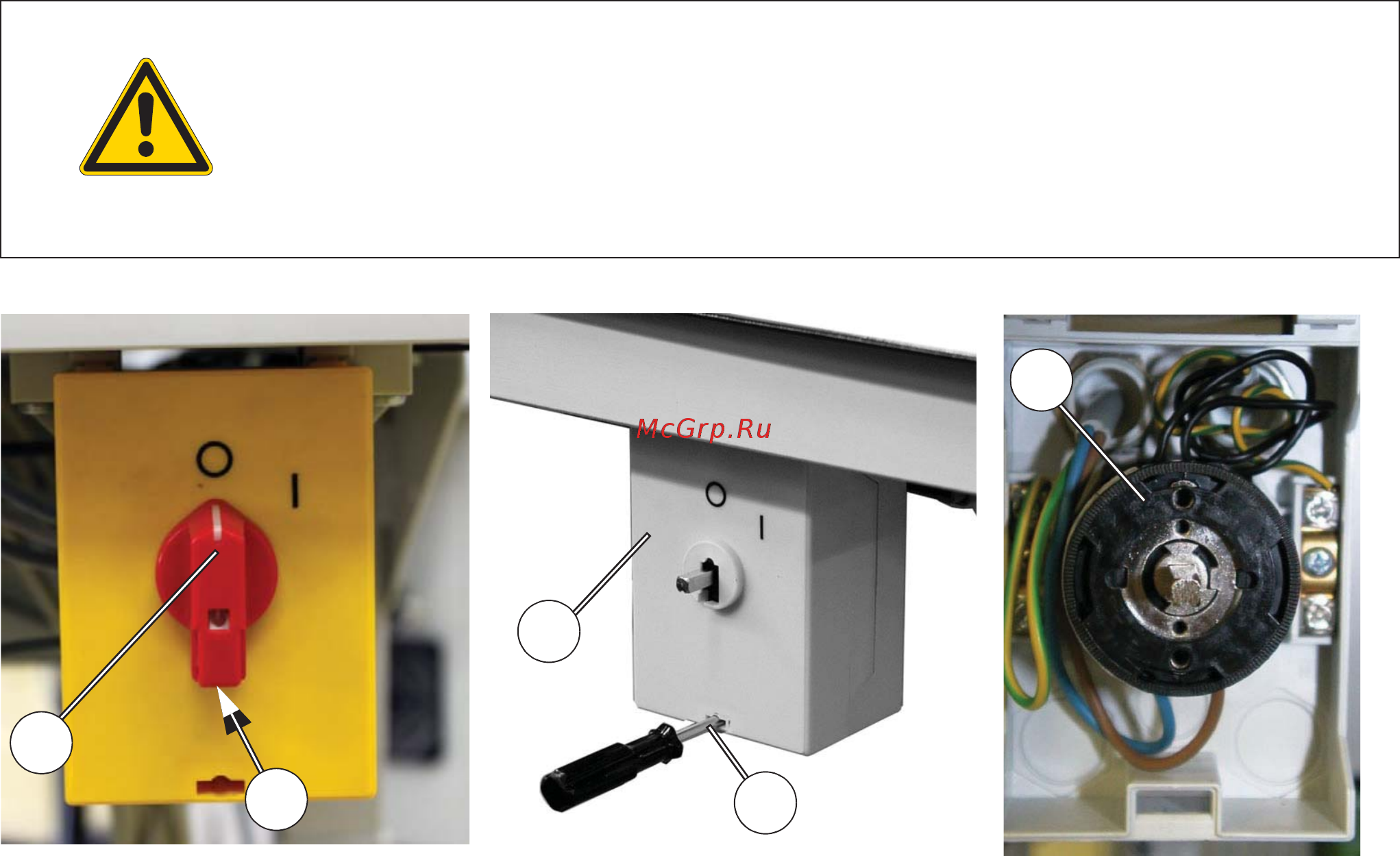

Внимание Все работы на электрическом оборудовании специальной швейной машины могут осуществлять только специалисты электрики или персонал прошедший соответ ствующее обучение Во время работ на электрическом оборудовании необходимо вытянуть сетевой штекер Изоб 52 Изоб 53 Изоб 54 Снять закрутку 1 Освободить винты в закрутке 2 Снять крышку с главного выключателя 3 При этом разомкнуть задвижку вотверстии 4 Провести электропроводку в главный выключатель Соединиить провод блока управления у винтам ТГ и Т2 выключателя 5 Подключить дополнительный блок управления к винтам Т1 и Т2 Подключить светодиодный трансформатор к 1_1 и _2 дополнительно к сетевому кабелю Подключить защитный провод к коробке управления и дополнительному блоку управления в главном выключателе Поставить крышку 3 на сетевой выключатель Установить и прикрутить закрутку 1 Установить покрытие на кабель 47
