Усилители мощности серии XLS

7 Передаваемая мощность

переменного тока и тепловое

рассеивание

В данном разделе дается подробная информация о количестве

мощности и тока, потребляемых усилителями серии XLS и

количестве тепла, выделяемом при различных условиях. Пред-

ставленный здесь расчет предназначен для обеспечения реа-

листичного и достоверного описания усилителей.

Были сделаны следующие допущения или приближения:

• Доступные каналы усилителя нагружены и дают полную мощ-

ность.

• Производительность на стандартной мощности 1кГц на 4

Ома составляет 61% для Xs500, 61.3% для Xs700, 54.0% для

Xs900 и 54.0% для Xs1200.

• Мощность в режиме ожидания составляет 36 Ватт для Xs500,

36 Ватт для Xs700, 37.4 watts для Xs900 и 37.4 watts для Xs1200.

(почти незначительная мощность для подсчета общей мощнос-

ти).

• Предполагаемые коэффициенты заполнения принимают в

расчет типичный коэффициент амплитуды для каждого типа

источника.

• Коэффициент заполнения розового шума составляет 50%.

• Коэффициент заполнения сильно сжатого среднего диапазо-

на рок энд рола составляте 40%.

• Коэффициент заполнения рок энд ролла составляет 30%

• Коэффициент заполнения фоновой музыки составляте 20%

• Коэффициент заполнения непрерывного разговора состав-

ляет 10%

• Коэффициент заполнения редкого пейджинга составляет 1%

Ниже представлены уравнения используемые для расчета

данных, представленных на рисунках 7.1, 7.2, 7.3, 7.4 и 7.5.

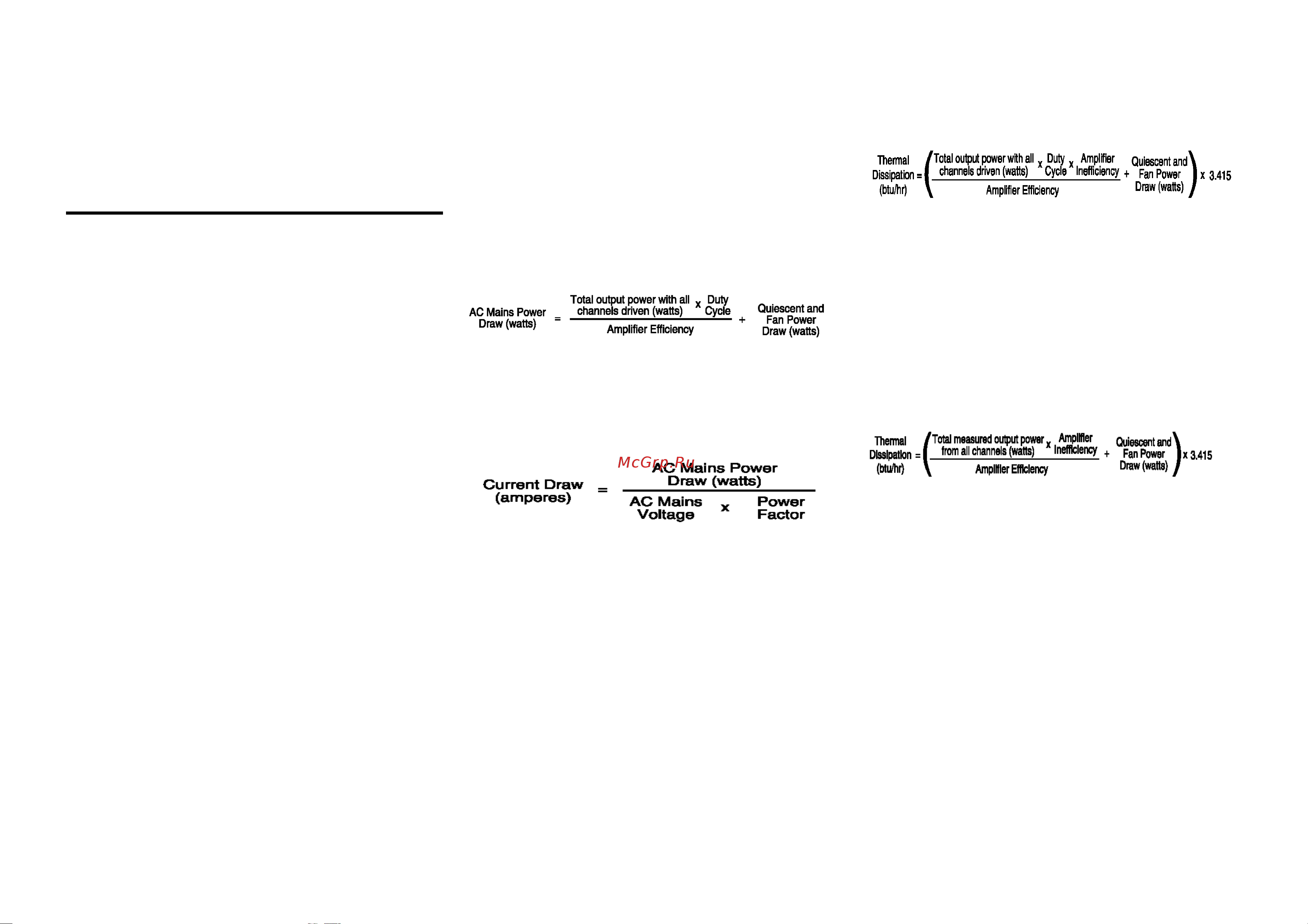

Передаваемая мощность сети переменного тока (ваттах) =

Общая выходная мощность со всеми управляемыми канала-

ми (ваттах) х Коэффициент заполнения / производительность

усилителя + мощность передаваемая в режиме ожидания (ват-

тах).

Мощность передаваемая в режиме ожидания - это максималь-

ное значение и включает мощность, передаваему вентилято-

ром. В следующем уравнении передаваемая мощность в ват-

тах преобразуется в передаваемый ток в амперах:

Передаваемый ток (амперы) = Передаваемая мощность сети

переменного тока (ваттах) / Напряжение сети х коэффициент

мощности (.83)

величина, используемая для коэффициента мощности состав-

ляте 0.83. Переменная коэффициента мощности необходима

для компенсации разницы в фазе между напряжением и током

сети. Следующее уравнение используется для расчета тепло-

вого рассеивания:

Тепловое рассеивание (btu/час) = (Общая выходная мощность

со всеми управляемыми каналами (ваттах) х Коэффициент

заполнения / производительность усилителя + мощность пе-

редаваемая в режиме ожидания (ваттах)) х 3.415

Значение, используемое для неэффективности составляте

1.00 - производительность. Коэффициент 3.415 преобразует

ватты в btu/час. Для получения значения теплового рассеи-

вания в килокалориях, разделите значение в btu на констан-

ту 3.968. Если вы предполагаете измерять мощность выхода в

реальных условиях, то вам может быть полезно следующее

уравнение:

Тепловое рассеивание (btu/час) = (Общая выходная мощность

со всеми управляемыми каналами (ваттах) х .35 / производи-

тельность усилителя (0.65) + мощность передаваемая в режи-

ме ожидания (ваттах)) х 3.415
