7
Усилители мощности серии XLS
2.4 Выбор разъемов и разводки входа
Crown рекомендует использовать предварительно - встроен-
ную или профессионально разведенную, симметричную ли-
нию (двух-жильная экранированная), размером 22-24 кабе-
лей и проводников. В зависимости от выбранного входа уси-
лителя, вы должны использовать 3-х контактный штепсель-
ный XLR разъем.
Также может быть использована несимметричная линия, но
при большой длине кабеля могут возникнуть шумы.
На рисунке 2.3 показаны назначения контактов разъема для
симметричной разводки и на рисунке 2.5 показаны назначения
контактов для несимметричной разводки.
Примечание: Заказная разводка должны быть выполнена
только квалифицированным специалистом.
2.5 Выбор разъемов и разводки выхода
Crown рекомендует использование предварительно - встро-
енной или профессиональных, высококачественных, двух-
жильных, проводов динамика большого номера и разъемов.
Вы можете использовать однополюсные штепсели, провода с
наконечником или голый провод для разъемов выхода (рису-
нок 2.6). Также вы можете использовать 2-х или 4-х полюсный
разъем Speakon ™ (рисунок 2.5). Для предупреждения воз-
можности короткого замыкания, закройте или изолируйте не-
защищенные кабели динамика и разъемы.
Ниже дано руководство по выбору соответствующего разме-
ра провода, исходя из расстояния от усилителя до динамика.
Проверьте местную маркировку, так как она может отличать-
ся.
Расстояние размер провода
до 25 ft. 16 gauge
26-40 ft. 14 gauge
41-60 ft. 12 gauge
61-100 ft. 10 gauge
101-150 ft. 8 gauge
151-250 ft. 6 gauge
ВНИМАНИЕ: никогда не используйте экранированный ка-
бель для разводки выхода.

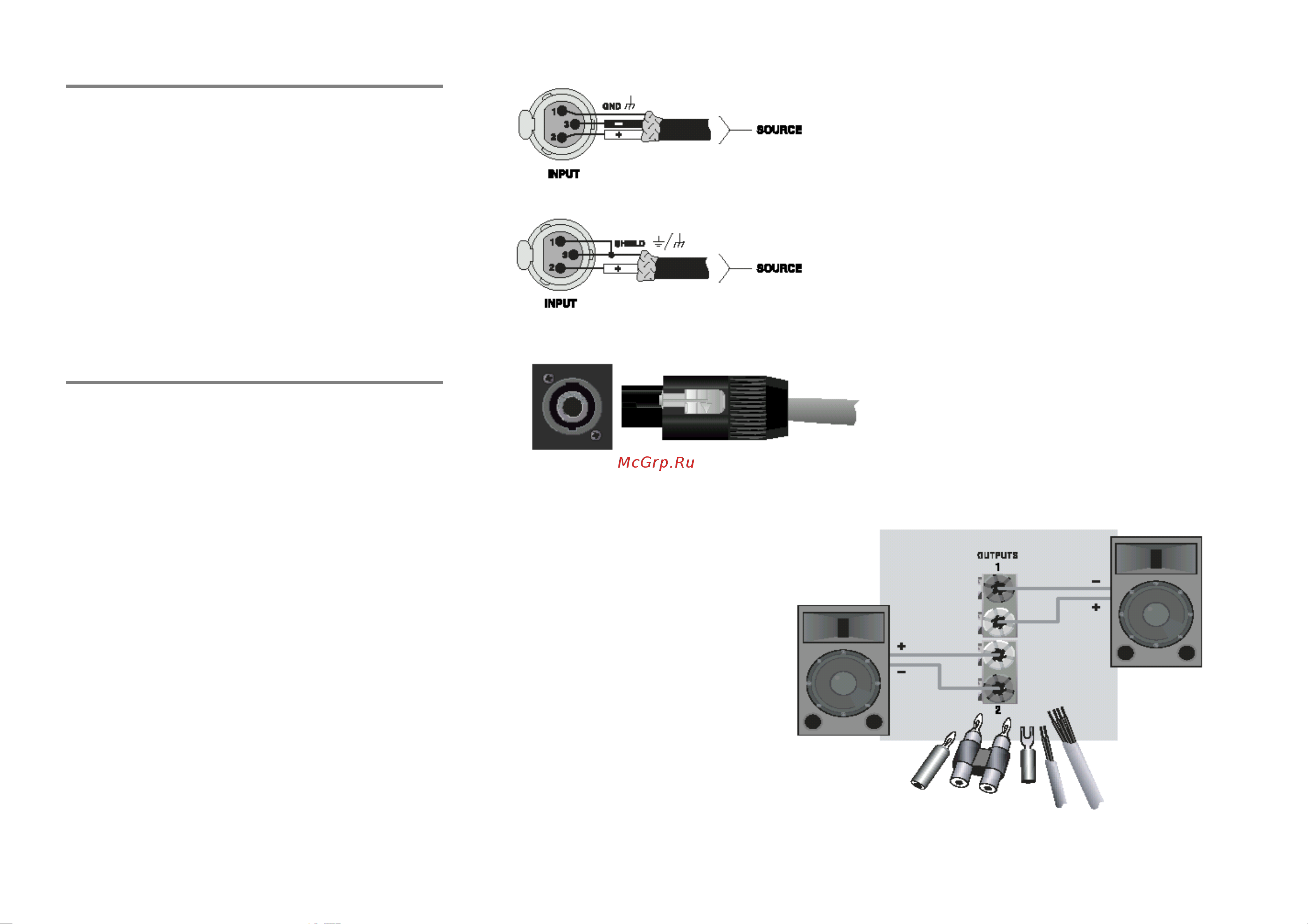

рисунок 2.3
Разводка разъема симметричного входа
Рисунок 2.4
Разводка разъема нессиметричного входа
рисунок 2.5
Слева: один из двух разъемов выхода
Speakon™ на задней панели.
Справа: разъем кабеля Speakon
Рисунок 2.6
5-ти полосная винтовая клемма
