5.2 Органы управления и индикации передней панели

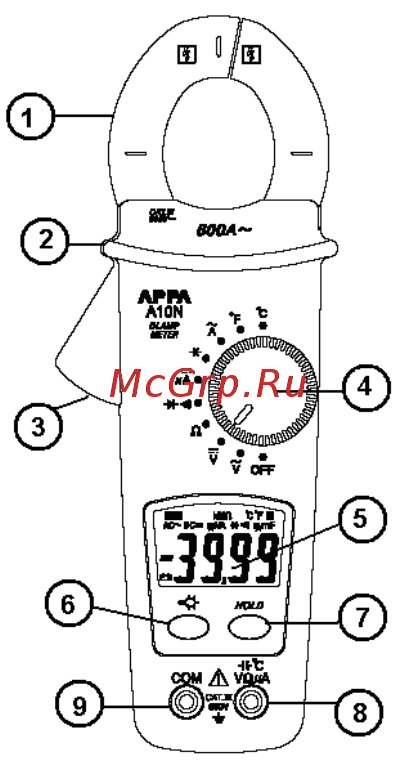

На рис. 5.1 показаны органы управления и индикации передней панели АРРА А10N.
1. Клещи преобразователя (размыкаемые)
2. Ограничитель безопасности
3. Курок механизма развода клещей
4. Переключатель режимов измерения
5. ЖК-дисплей.
6,7 Функциональные клавиши (подсветка, удержание)
8,9. Измерительные гнезда
Рис. 5.1. Органы управления и индикации
18
