6 ПОРЯДОК ЭКСПЛУАТАЦИИ
6.1 Измерение тока
ВНИМАНИЕ! Максимально допустимое значение силы тока в измерительной цепи в
соответствии с табл. 3.4, 3.5.
ВНИМАНИЕ! При измерениях в высоковольтных цепях необходимо обеспечить
максимальную безопасность условий труда. При возможности воспользуйтесь
помощью ассистента.
6.1.1 Измерение постоянного тока (
µ
А )
1. Установите переключателем режим измерения постоянного тока (
µ
А ).

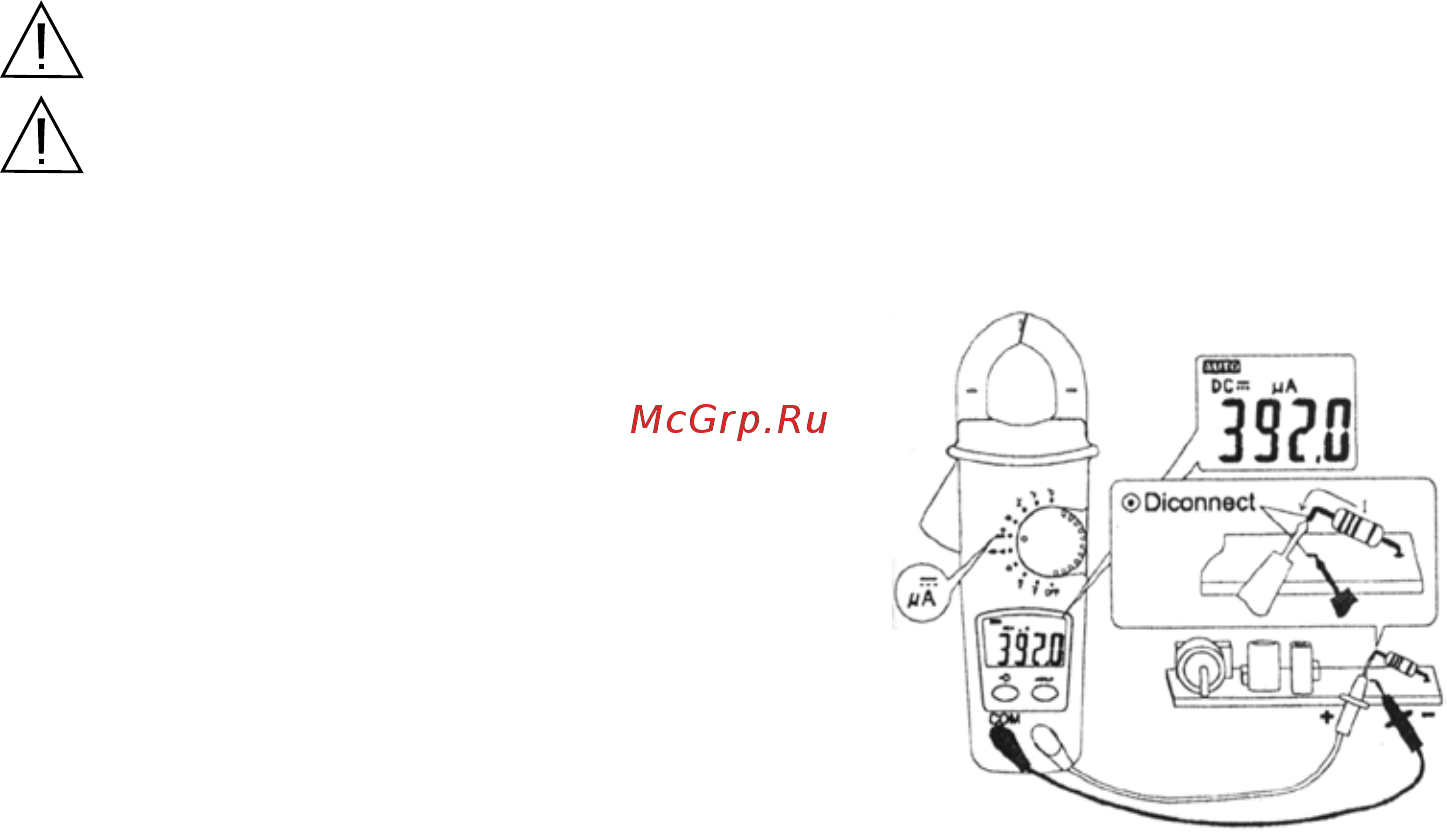

2. Подготовьте проверяемую цепь к измерению
и подключите измерительные провода, как показано на
рис. 6.1
3. При измерении постоянного тока и
соблюдении полярности подключения, индикация
обратного подключения отсутствует. В противном
случае на ЖК-дисплее перед измеренным значением
отображается символ «
-».
Рис. 6.1
20
