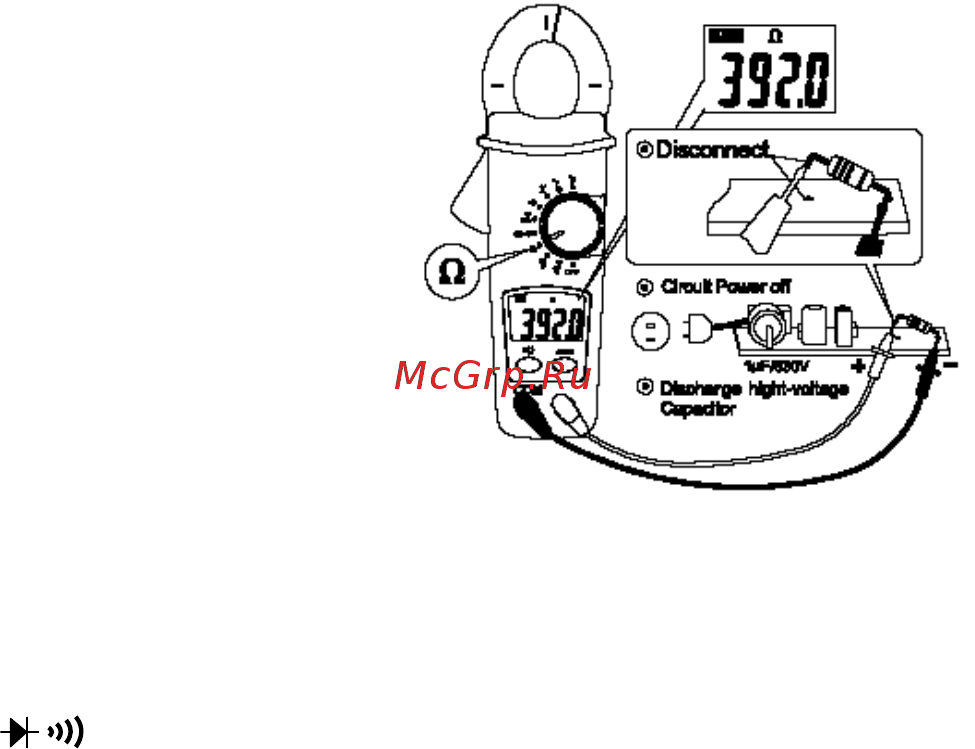

1. Установите режим измерения сопротивления.
2. Измерительные провода соединить со входными
гнездами: СОМ/черный и Ω/красный.
3. Подключить измерительные провода параллельно
сопротивлению.
4. При сопротивлении менее 100 Ом раздастся
звуковой сигнал (частота 2 кГц; время отклика ~100
мс).
6.4 Режим проверки полупроводников и целостности цепи («прозвон»)
1. Установите режим
проверки полупроводников или прозвонки цепи.
2. Измерительные провода соединить со входными гнездами: СОМ/черный и Ω/красный.
3. Подключить измерительные провода параллельно диоду или цепи.
4. При показаниях 0,4 …0,8 В p-n переход исправен. При других показаниях или индикации
«.OL» p-n переход неисправен (пробой/обрыв).
23
