- 2 -
2. Соответствие стандартам.
АВДТ марки «DEKraft» серии ДИФ-101 S соответствуют стандартам ТР ТС
004/2011, ТР ТС 020/2011, ГОСТ IEC 61009-1, ГОСТ Р 51329 (IEC 61543).
3. Назначение и область применения.
АВДТ со встроенной защитой от сверхтоков марки DEKraft серии ДИФ-101 S
обеспечивают следующие виды защиты:
1. От поражения электрическим током при прикосновении к токоведущим
частям, находящимся под напряжением или к проводящим частям, которые
могут оказаться под напряжением в случае повреждения изоляции;
2. От пожаров, возникающих из-за воспламенения изоляции проводников
электроприборов, утечек дифференциального (остаточного) тока на землю,
недопустимого нагрева проводников;
3. При перегрузках;
4. При коротких замыканиях. Дополнительно обеспечивают защиту от пожара
при сверхтоках и недопустимых токах на землю в электрооборудовании
защищаемого участка сети.
4. Условия эксплуатации, установки, траспортировки и
хранения.
4.1 Условия эксплуатации
1. Температура окружающего воздуха должна быть в пределах -40 до +60 °С,
а ее среднесуточное значение не должно превышать +35 °С.
2. Высота места установки не должна превышать 2000 м над уровнем моря,
иначе есть риск изменения технических характеристик аппарата.
3. Воздух должен быть чистым, относительная влажность не должна
превышать 50 % при максимальной температуре +60 °С. При низких
температурах возможна довольно высокая относительная влажность,
например, 90 % при 20 °C; следует принять меры против конденсата, который
образуется из-за изменения температуры.
4.2 Условия установки
Внешнее магнитное поле вблизи места установки АВДТ не должно быть
больше геомагнитного поля более чем в 5 раз в любом направлении.
Установка осуществляется вертикально/горизонтально в зависимости от
необходимости. Устройство должно быть установлено в местах, где
отсутствует ударная вибрация, не попадают осадки.
Для установки используйте дин-рейку TH35-7.5.
Степень загрязнения: степень 2
Тип установки: тип III
Класс защиты: IP20 (при установке в распределительный шкаф IP40 и выше)
При подключении изделия с маркировкой полюса N следует
подключитьнейтральный провод к полюсу, обозначенному N на лицевой
панели.
4.3 Условия транспортировки
Транспортировка должна осуществляться закрытым транспортом. Не
допускается бросать и кантовать товар. Не допускается транспортировать
товар открытым видом транспортом дождем или снегопадом.
4.4. Условия хранения
АВДТ должны храниться в закрытом, сухом, защищенном от влаги месте при
температуре от -40 до +70 °С, относительная влажность воздуха не должна
превышать 95% при температуре +25 °С.

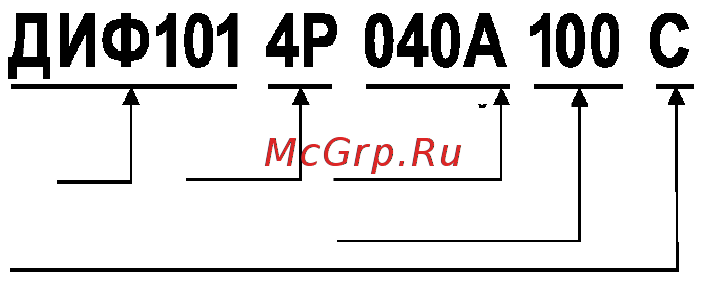

6. Структура условного обозначения.
7. Конструкция и принцип действия.
число
полюсов
номинальный
ток
серия
ток утечки, мА
кривая откл.
