- 6 -

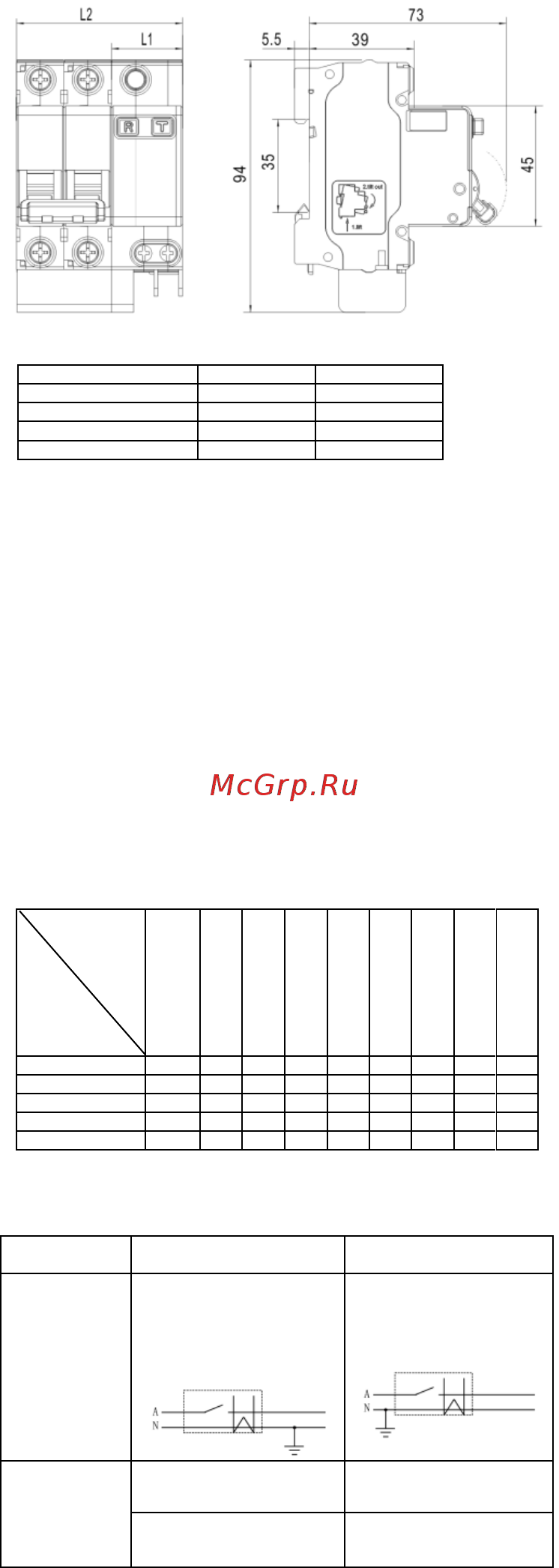

Таблица 4. Габаритные и установочные размерысерии АВДТ ДИФ-101 S, мм.
Кол-во полюсов
L, мм
L2, мм
2 P 32 A
26,4
62,2
2 P 63 A
35,9
71,6
4 P 32 A
44,4
115,7
4 P 63 A
71,1
142,5
11. Дополнительные устройства к АВДТ.
АВДТ серии ДИФ-101 S может опционально оснащаться аксессуарами
(покупаются отдельно) такими как: контакт дополнительный OF, контакт
сигнальный SD, расцепителями независимыми MX+OF, расцепителем
максимального напряжения MV, расцепителем минимального напряжения MN
и расцепителем максимального и минимального напряжения MVMN.
Все принадлежности установлены на левой стороне изделия. Также в случае
необходимости Вы можете установить заглушки клеммные пломбируемые на
вводной АВДТ.
12. Изменение номинального тока АВДТ в зависимости от
температуры в оболочке.
Контрольная температура испытаний составляет +30ºС.При изменении
температуры окружающей среды, ее номинальное значение должно быть
скорректировано, коэффициент коррекции номинального тока см. в таблице
5.
Если в оболочке установлено одновременно более одного АВДТ,
соответственно повышается температура, номинальный ток следует
умножить на коэффициент снижения объема 0,8.
Т-ра,
℃
Ном.
значение
силы тока, A
-20
-10
0
30
60
25
30,72
29,67
28,57
25
20,82
32
39,19
37,86
36,49
32
26,77
40
49,24
47,54
45,77
40
33,24
50
61,89
59,70
57,43
50
41,26
63
79,22
76,26
73,17
63
50,84
Таблица 5. Изменение номинального тока в зависимости от температуры.
13. Устранение неполадок
Признаки
неисправности
Анализ причины
Способы устранения
1. Неправильная
работа из-за
заземления
нейтрального
провода со
стороны нагрузки
АВДТ.
Заземлен нейтральный провод
со стороны нагрузки АВДТ. Это
способствует тому, что рабочий
ток протекает через точку
заземления.
Неправильное подключение:
Подключите заземляющий
провод к нейтральному
проводу со стороны источника
питания АВДТ.
Правильное подключение:
2. Неправильная
работа из-за
параметров тока
утечки и
нарушения
целостности
провода с
Провод с нагрузкой плотно
прилегает к земле и слишком
длинный.
Установите АВДТ с большим
током утечки, чем расчётный.
В результате износа изоляции
провода с нагрузкой
увеличивается ток утечки на
Замените провод.
L1, мм
L2, мм
1 P + N 32 A
26,4
44,5
1 P + N 63 A
35,9
53,8
2 P 32 A
26,4
62,2
2 P 63 A
35,9
71,6
3 P 32 A
35,4
89,0
3 P 63 A
53,5
107,0
3 P + N 32 A
44,4
98,0
3 P + N 63 A
71,1
124,7
4 P 32 A
44,4
115,7
4 P 63 A
71,1
142,5
