- 3 -
7.1 Конструкция.
В конструкцию АВДТ входят автоматический выключатель и
дифференциальный блок электронного типа. Автоматический выключатель
состоит из электромагнитного и теплового расцепителей, обеспечивающих
защиту от токов перегрузки и короткого замыкания и расцепляющего
устройства с дугогасительной камерой.
Пластмассовый корпус аппарата не поддерживает горение.
7.2 Принцип действия.
Входной сигнал с измерительного трансформатора подается на электронный
усилитель, который управляет катушкой. Магнитный сердечник этой катушки
механически связан с расцепляющим устройством. При протекании
дифференциального тока со значением 0,5*IΔnпо проводникам внутри
контура дифференциального трансформатора формирует сигнал на
отключение. А расцепляющее устройство отключает цепь, тем самым,
обесточивая электронный усилитель.
Когда в защищаемой линии возникает перегрузка, ток перегрузки заставляет
биметаллическую пластину теплового расцепителя изогнуться. Она, в свою,
очередь, толкает рычаг, воздействующий на механизм свободного
расцепления. Подвижный контакт отходит от неподвижного контакта,
осуществляя защиту линии от перегрузки.
При возникновении в защищаемой линии тока короткого замыкания
сердечник электромагнитного расцепителя втягивается и тянет за собой
рычаг, который воздействует на механизм свободного расцепления.
Подвижный контакт отходит от неподвижного, защищая тем самым линию от
воздействия токов короткого замыкания.

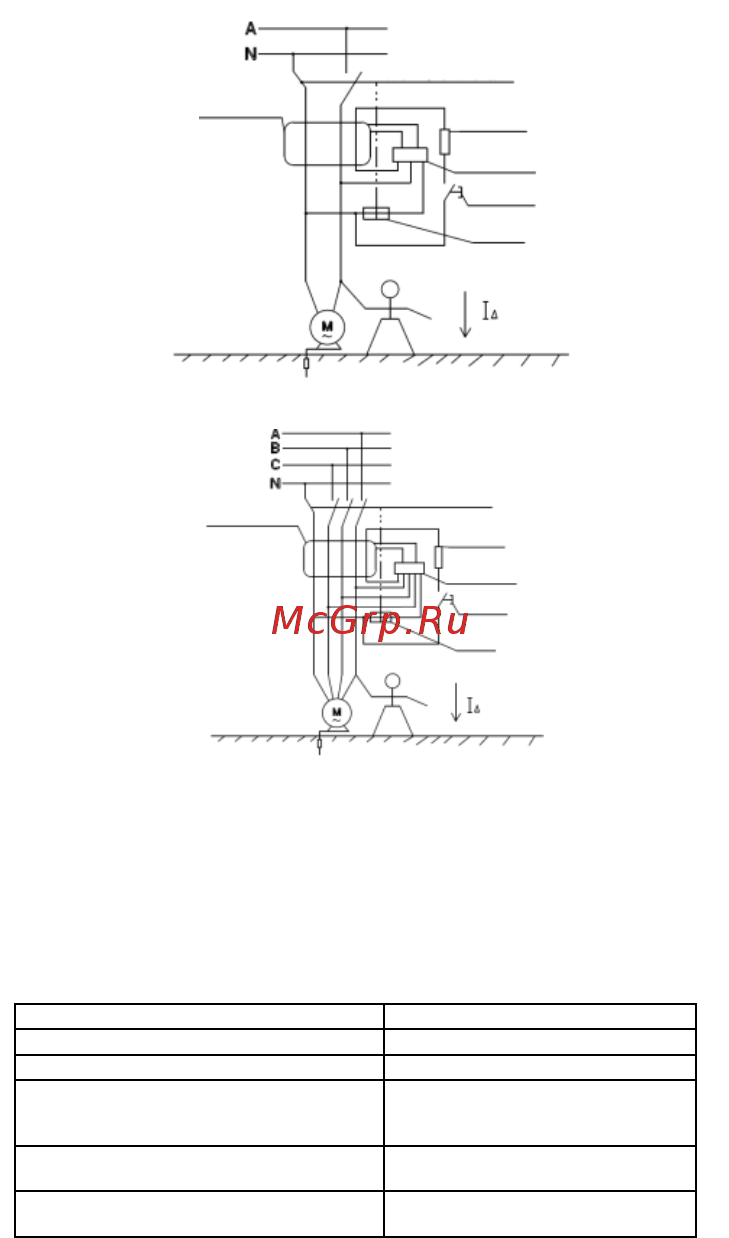

7.3 Схемы работы АВДТ
А) Рис. 2 Аппарат 2P: два проводника.
В) Рис. 3 Аппарат 4P: четыре проводника.
8. Основные характеристики и технические параметры.
8.1 Основные технические параметры устройств АВДТ представлены в
таблице 1.
Серия / Параметр
ДИФ-101 S
Количество полюсов
2, 4
Номинальная частота сети, Гц
50
Номинальное напряжение Ue, В
230/400
Ряд номинальных токов In, А
25, 32, 40, 50, 63
Кривая отключения
C
АВДТ
Испытательное
сопротивление
Электронная
плата
Кнопка «ТЕСТ»
Расцепитель
Трансформатор
тока
АВДТ
Испытательное
сопротивление
Электронная
плата
Кнопка «ТЕСТ»
Расцепитель
Трансформатор
тока
