Eos Filius [11/62] Achtung ein nicht vorschriftsmäßig einge setztes strahlblech verursacht brandgefahr

3. Anschlussleitung nach Schaltplan anschlie-

ßen. Einen entsprechenden Schaltplan  n-

den Sie in dieser Anweisung.

5. Das Saunaheizgerät mit den Aufnahme-

schlitzen der Rückwand in die befestigungs-

schrauben einhängen.

6. Das Saunaheizgerät mit 2 Schrauben durch

die am hinteren Ofenrand be ndliche Boh-

rung an der Wand (Abb. 5) oder seitlich, wie

in Abb. 6 gezeigt sichern.

Anschlussleitung

Abb. 4

Abb.5

Sicherungs-

schrauben

Abb. 6

8. Abschließend das Abdeckblech wieder auf-

legen und mit den 4 Schrauben befestigen.

7. Das beiliegende Strahlblech, wie in Abb. 6

gezeigt mit 3 Schrauben 4,2 x 9,5 und die

beiden Sicherungsschrauben festschrauben.

Ansicht A

Schrauben 4,2 x 9,5

Sicherungs-

schrauben

4. Die Klemmleiste wieder in das Heizgerät ein-

stecken und mit den beiden Schrauben be-

festigen

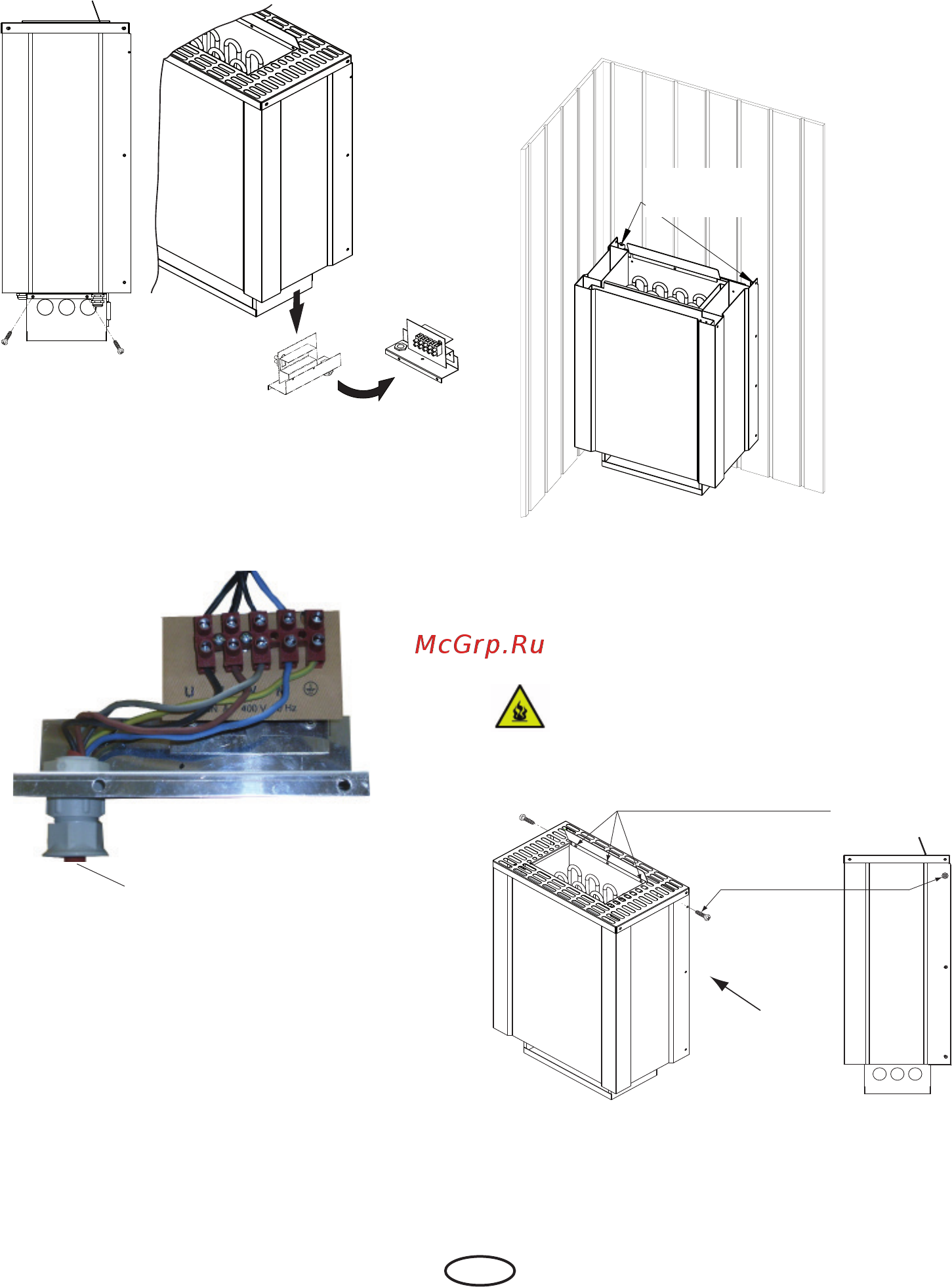

2. Um die Ofenzuleitung anzuschließen zu-

nächst die beiden in Abb. 3 gezeigten

Schrauben herausdrehen und die Klemm-

leiste nach unten herausziehen. Siehe Abb

3a.

Abb. 3

Abb. 3a

Anschlussklemme

Kabelverschraubung

Achtung: Ein nicht vorschriftsmäßig einge-

setztes Strahlblech verursacht Brandgefahr.
