Eos Filius [15/62] Fühlermontage

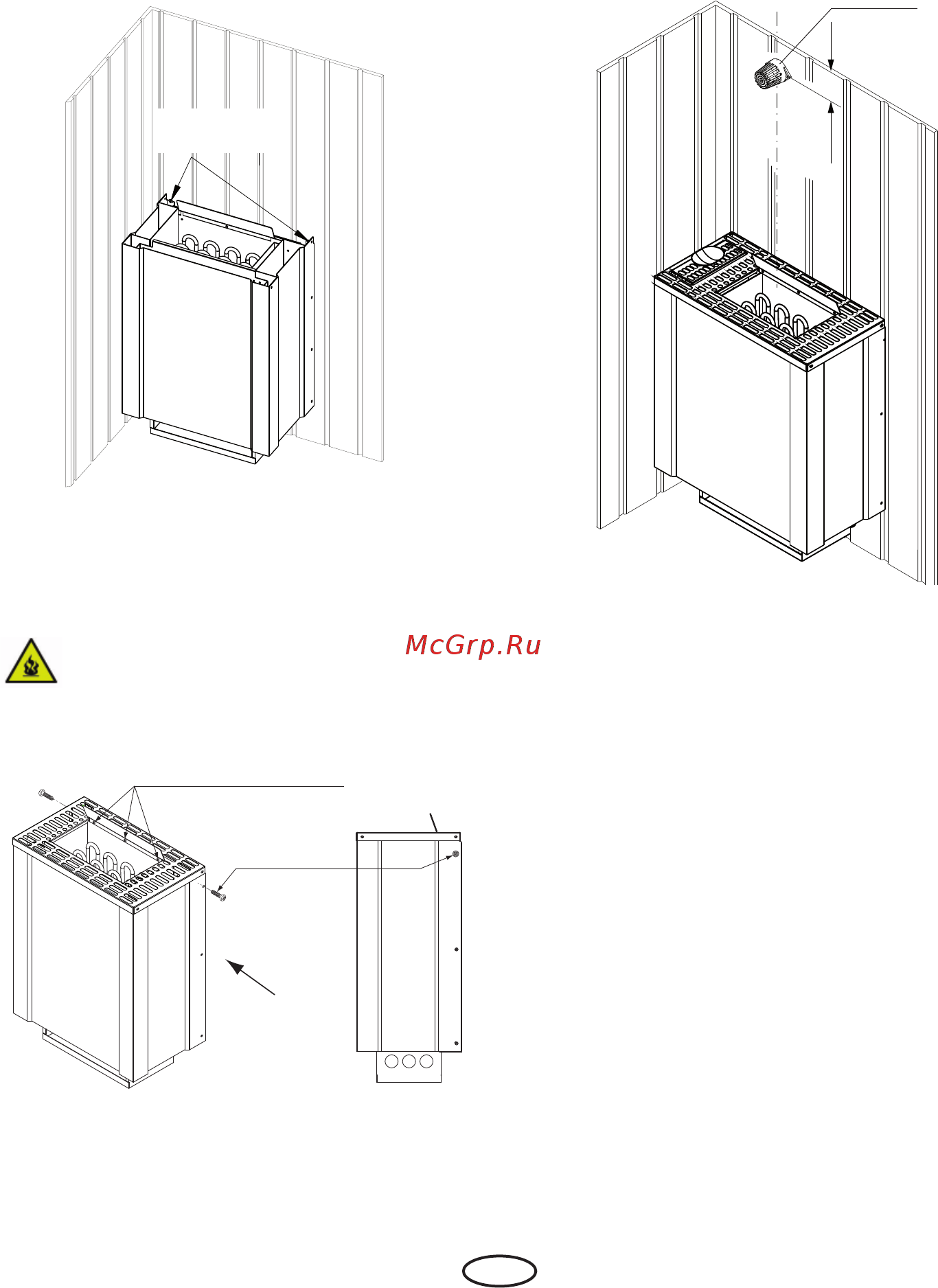

![Eos Filius [15/62] Fühlermontage](/views2/1506892/page15/bgf.png)
15
D
5 cm
Fühlermontage
Entgegen den Angaben zur Fühlermontage in
der Montageanweisung Ihres Saunasteuerge-
rätes wird der Fühler bei diesem Heizgerät mittig
über dem Heizgerät an der Kabinenwand, 5 cm
unter der Decke montiert. (Abb.8)
Fühler
Abb. 8
1. 6. Das Saunaheizgerät mit den Aufnahme-
schlitzen der Rückwand in die befestigungs-
schrauben einhängen.
2. 7. Das Saunaheizgerät mit 2 Schrauben durch
die am hinteren Ofenrand be ndliche Bohrung
an der Wand (Abb. 6) oder seitlich, wie in Abb.
7 gezeigt sichern.
Abb.6
S i c h e r u n g s -
schrauben
Abb. 7
1. 9. Abschließend das Abdeckblech wieder
au egen und mit den 4 Schrauben befesti-
gen.
1. 8.
Das beiliegende Strahlblech, wie in Abb. 6
gezeigt mit 3 Schrauben 4,2 x 9,5 und die bei-
den Sicherungsschrauben festschrauben.
A
Ansicht A
Schrauben 4,2 x 9,5
S i c h e r u n g s -
schrauben
Inbetriebnahme
Nehmen Sie das Saunaheizgerät gemäß der
Bedienungsanleitung Ihres Saunasteuergerätes
in Betrieb.
1.
2. Achtung: Ein nicht vorschrifts-
mäßig eingesetztes Strahlblech verurs-
acht Brandgefahr.
