Eos Filius [51/62] Монтаж filius

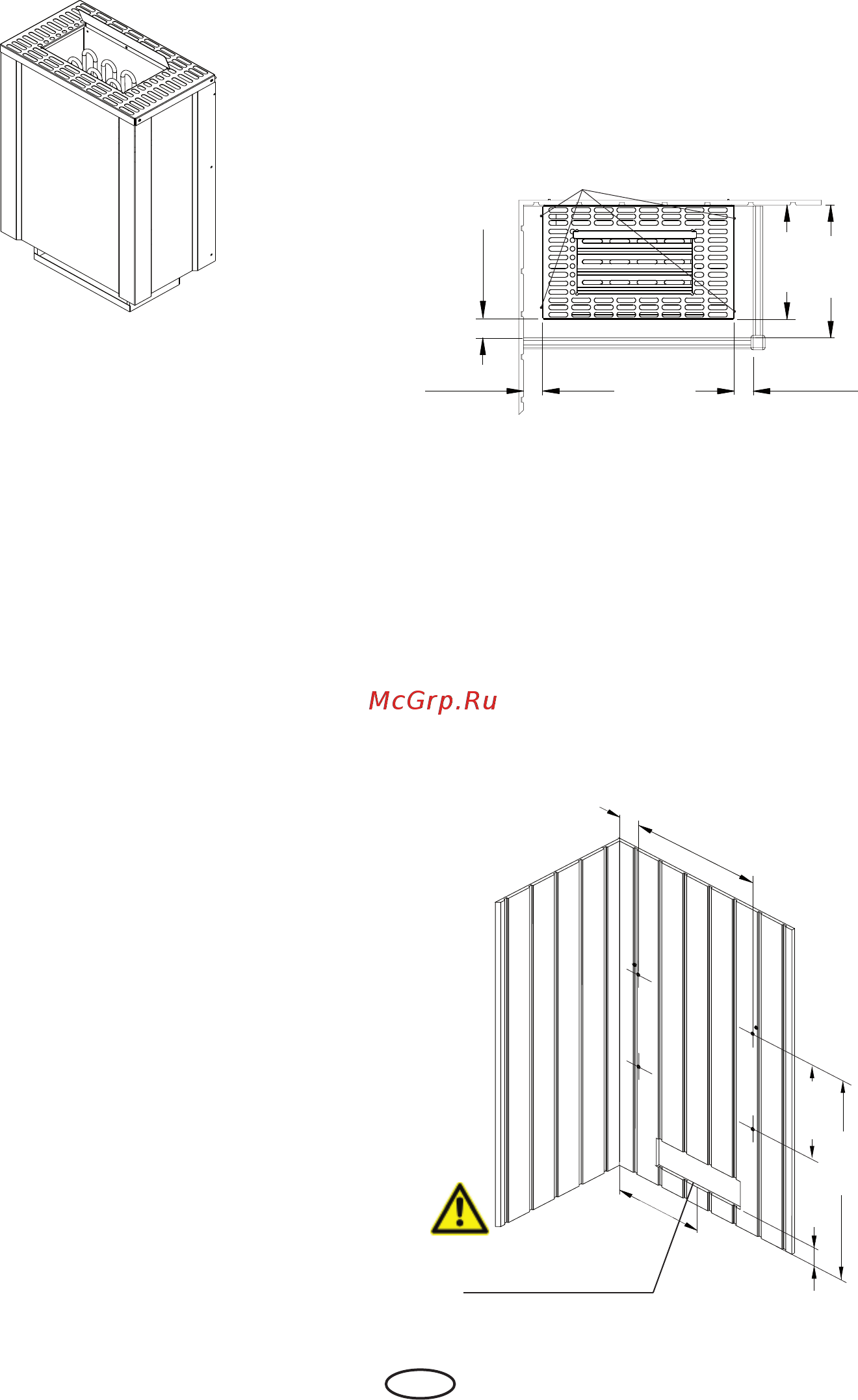

![Eos Filius [51/62] Монтаж filius](/views2/1506892/page51/bg33.png)
51
RU
min 7 cm
38,0 cm
70,5 cm
33,0 cm
16,0 cm
11 x 35 cm
min 4 cm
40 cm
24 cm
28 cm
min 4 cm
min 4 cm
Монтаж Filius
Технические характеристики
Напряжение: 400 В AC 3N 50 Гц
Потребляемая мощность: 4,5; 6,0; 7,5 кВт в
зависимости от модели
Высота: 750 мм вкл. отступ от пола 180 мм
Ширина: 470 мм,
Глубина: 240 мм
Емкость поддона для камней: 8 кг
Ток утечки: макс. 0,75 мА на кВт отопительной
мощности
Печь для сауны для применения в семейной
сауне
В комплект поставки входят:
1 печь для сауны
1 пакет для принадлежностей с
1 кабельный ввод
4 самореза по металлу B 4,2 x 9,5
2 самореза по дереву
1 комплект камней для сауны
Печь для сауны рассчитана на напряжение
питающей сети 400 В AC 3N через пульт управ-
ления печью.
Минимальная внутренняя высота сауны долж-
на составлять 1,90 м.
Отступ между верхним краем нагревателя
и потолком парной должен быть не менее
100 см
Минимальные расстояния
Рис. 1
Рис. 2
Стена сауны
Защитная ограда печи
Вентиляционное
отверстие
важный
1. Ввернуть 4 крепежных винта согл. рис. 2
над воздухозаборным отверстием в стене
парной так, чтобы между стеной и головкой
винта оставалось прибл. 3 мм.
Крепежные винты для
крышки
