Eos Goliath 34.G II [11/46] Kw 18 x 1 666 kw
![Eos Goliath 34.G II [11/46] Kw 18 x 1 666 kw](/views2/1506917/page11/bgb.png)
11
D
LSG 36
3 5
5
4
5
4

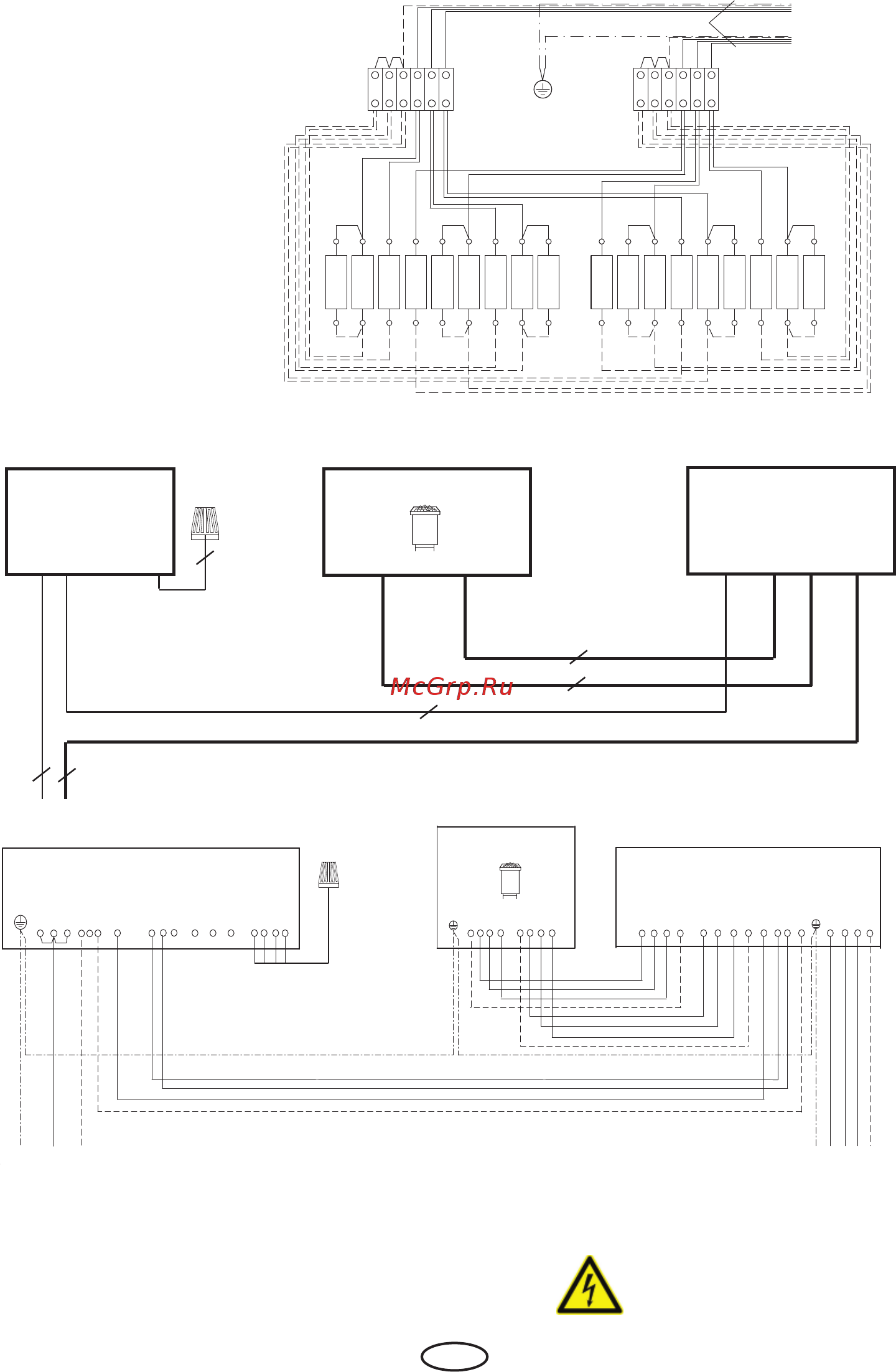

Saunasteuergerät
Control unit
Boîtier de commande
Пульт управления
Netz / Mains / Réseau / Сеть
L1 L2 L3
N
Sensor
Limiter
S1
U V W WB WM N
230 V 50Hz
4 3 2 1
Sensor
4 3 2 1
U1 V1 W1 N
L1 L2 L3 N
S1 U V N
400 V AC 3N
U V W N
LSG 36
Saunasteuergerät / Control unit /
Boîtier de commande / Пульт управления
Achtung! Immer Nulleiter
N mit anklemmen
zum Leistungs-
schaltgerät 36 kW
to power control unit
3 2 1
30/36 kW
5 4 3 2 1
N V
W
U
5 466
2 2 2
N
W
1 1
V
1
U
15/18 kW
15/18 kW
15 kW = 5 x 4²
18 kW = 5 x 6²
30 / 36 kW
30 kW = 18 x 1,666 kW
36 kW = 18 x 2,000 kW
