12
D
Montage
Das Saunaheizgerät ist für eine Anschluss-
Spannung von 400 V AC 3N vorgesehen.
G 18 = 18 kW
G 24 = 24 kW
G 30 = 30 kW
G 36 = 36 kW
Breite= 96 cm

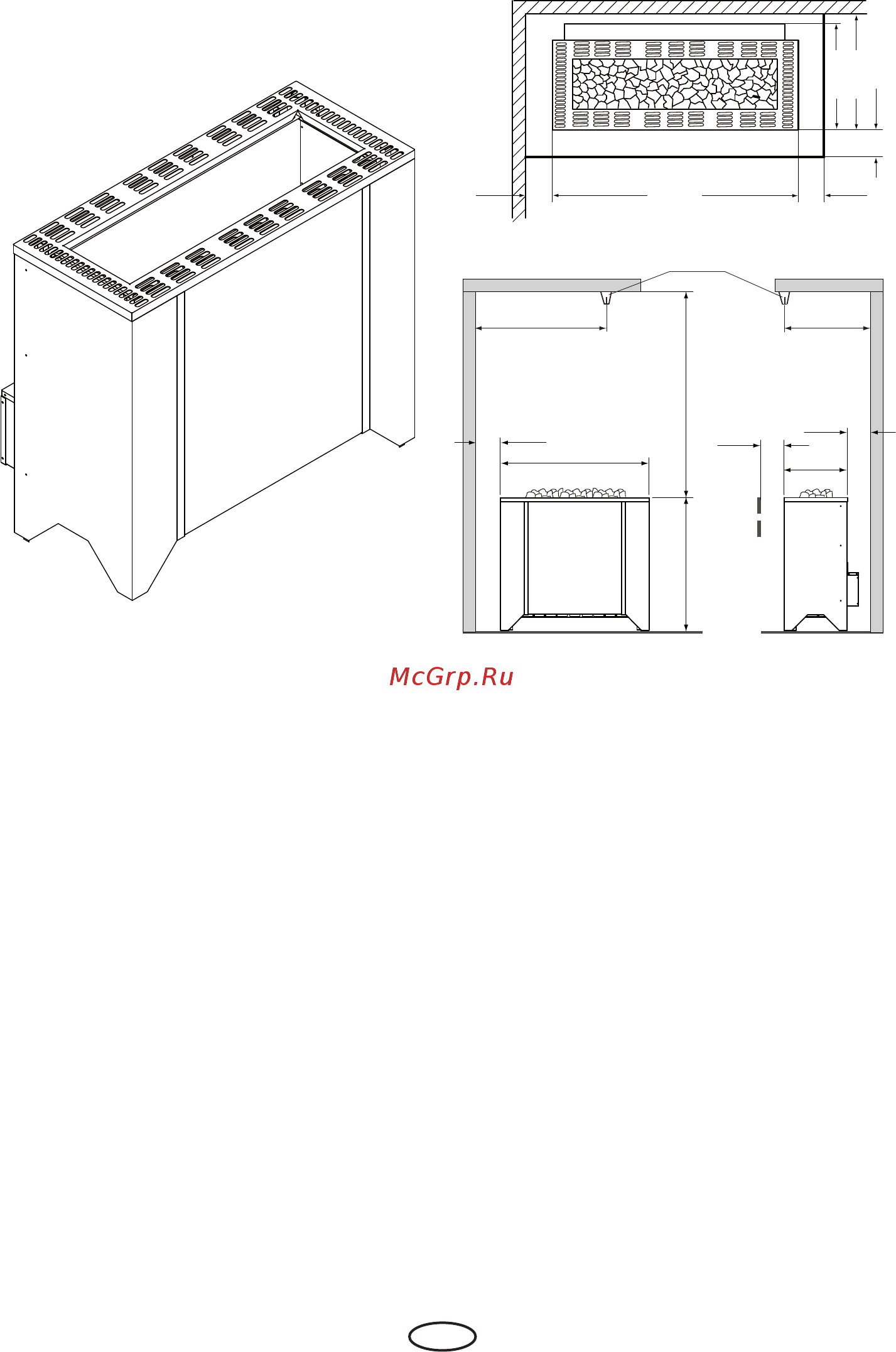

Mindestabstände
Die Mindesthöhe der Saunakabine muss
innen 2,10 m betragen.
Bei der Montage des Saunaofens ist darauf
zu achten, dass der senkrechte Abstand
zwischen Oberkante Saunaofen und Sau-
nadecke mindestens 127 cm und der waa-
gerechte (seitliche) Abstand zwischen Ofen
und Kabinenwand oder anderen brennbaren
Materialien mindestens 8 cm beträgt.
Der Abstand zwischen Ofenschutzgitter
bzw. Liegebank und anderer brennbarer
Materialien zum Ofen muss mindestens 8 cm
betragen. Die Schutzgitter-Höhe muss mit der
vorderen Ofenhöhe gleich sein.
96 cm
83 cm min. 127 cm
8 cm
40 cm
8 cm
9 cm
ca. 85 cm
ca. 50 cm
Sensor
Entgegen den Angaben zu Fühlermontage
Ihres Saunasteuergerätes, wird der Ofenfüh-
ler nicht mittig über dem Saunaheizgerät, son-
dern wie in der Abbildung gezeigt montiert.
Ein Verschieben des Saunaheizgerätes mit
Steinbefüllung sollte vermieden werden.
Fühlermontage
8 cm
96 cm
8 cm
49 cm
8 cm
47 cm
