Eos Germanius [10/17] Пример на подключени
![Eos Germanius [10/17] Пример на подключени](/views2/1506918/page10/bga.png)
43
RU
При применении
приборов упра-
вления с механическим
регулятором розжига
оптимальный эффект
каминного огня не
гарантируется.
L1 L2 L3
N
Sensor
Limiter
S1
Saunasteuergerät
control unit
U V W WB WM N
400 V AC 3N
4 3 2 1
Sensor
4 3 2 1
U V W N
L1 L2 L3 N
S1 V N
400 V AC 3N
ECON / EMOTEC
L1 L2 L3
N
Sensor
Limiter
S1
Saunasteuergerät
control unit
U V W WB WM N
400 V AC 3N
N U V W
max. 9 kW
Sensor
LSG 9
L1 L2 L3
N
Sensor
Limiter
Saunasteuergerät
control unit
U V W WB WM N
400 V AC 3N
N U V W
Sensor
L1 L2 L3 N
400 V AC 3N
U V W N
LSG 18
Germanius
18 kW
S1
V N
S1

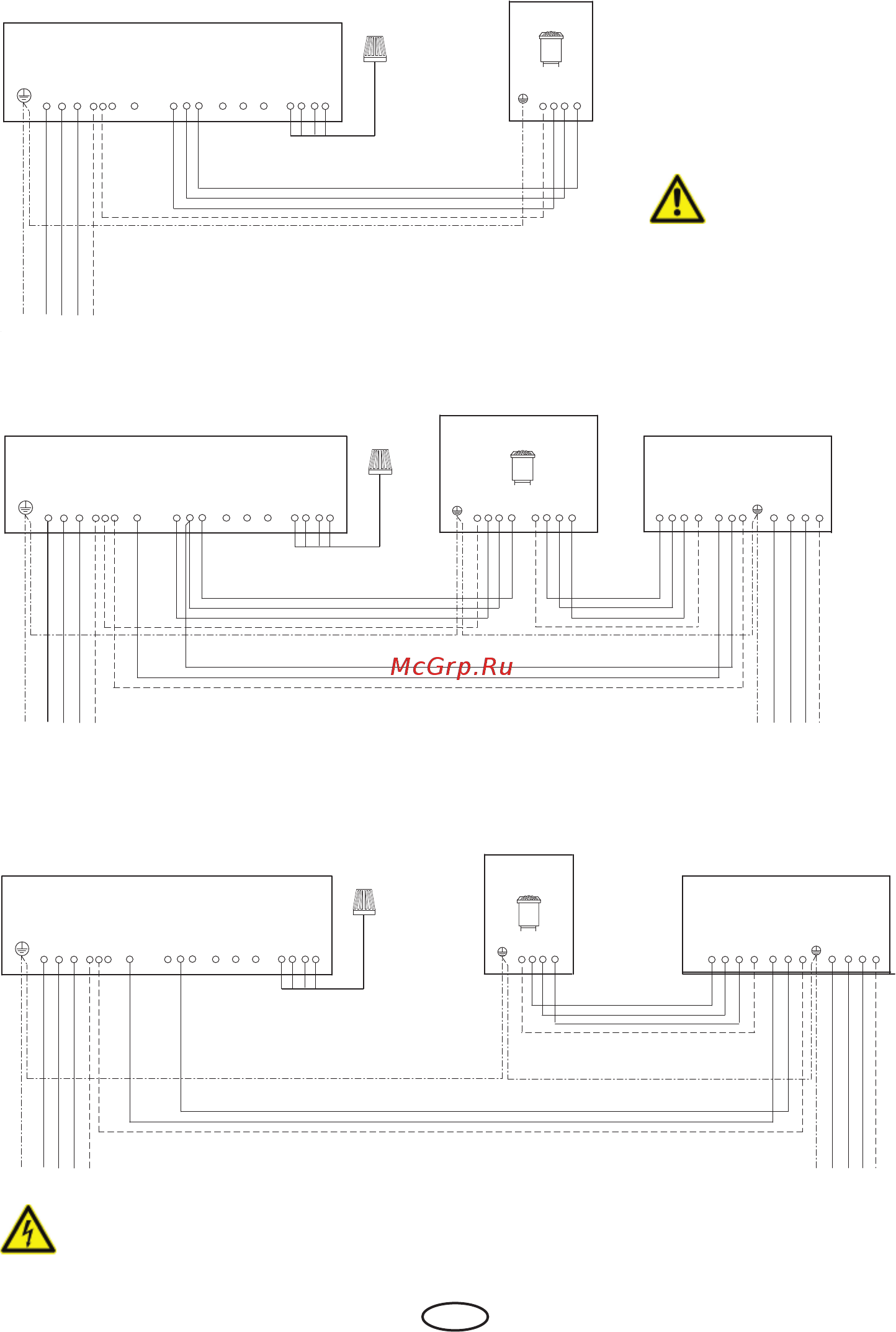

Пример на подключение 9 kW Germanius
Пример на подключение 12 / 15 kW Germanius
Пример на подключение 18 kW Germanius
Примечание! Всегда
прикрепите нейтрального
проводника н также
