Монтаж и электроподключение
В состав поставки входят:
1 Печь для сауны с / без испарителя
1 Сумочка для принадлежностей с
4 камнями для сауны отдельно в
мешочке из ткани
Нагревательный прибор для саун (печь)
при эксплуатации в коммунальных (ком-
мерческих) саунах с использованием
средств дистанционного управления*
требует обязательной установки соответ-
ствующей системы защиты от случайных
предметов на печи или системы С-Гард
(S-Guard).
*Средства дистанционного управле-
ния – означает настройку, управление,
регулирование, включение прибора по-
средством передачи сигнала из точки
вне визуального контакта через сред-
ства телекоммуникации, средства про-
водной и беспроводной связи, компью-
терные сети и подобное.
• Минимальная высота кабины сауны
должна составлять внутри 1,90 м.
• При монтаже печи для сауны
необходимо обращать внимание на
то, чтобы вертикальное расстояние
между верхним краем печи и потолком
сауны составляло как минимум 90 см,
а горизонтальное (боковое) расстояние
между печью и стенкой кабины - 4 см

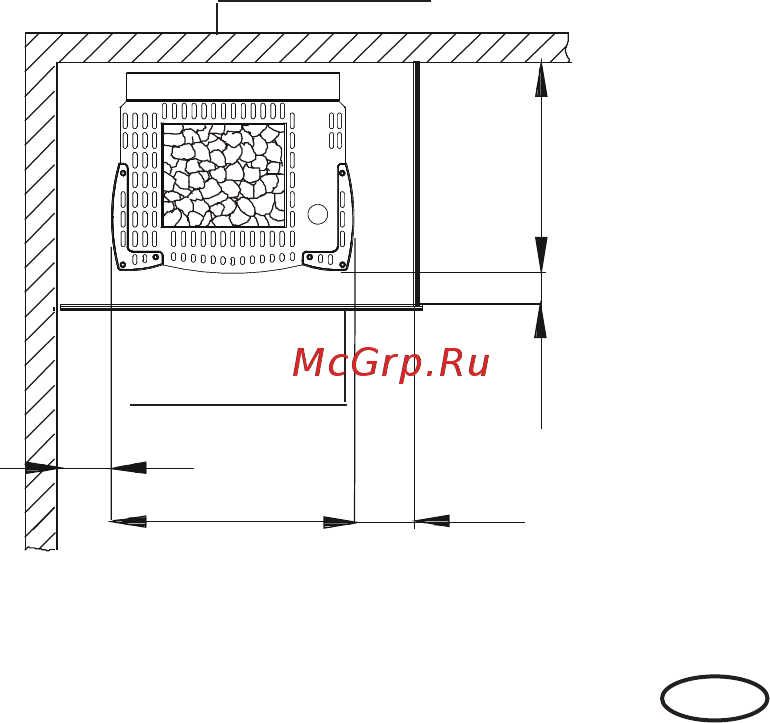

(рис. 1).¬
• Расстояние от защитной решетки печи
до лавки, а также до других горючих
материалов должно составлять не менее
4 см. Высота защитной решетки должна
приблизительно соответствовать
высоте печи с передней стороны.
• При исполнении на 18 кВт боковое
расстояние, а также расстояние до
лавки или других горючих материалов
должно составлять 8 см.
Порядок установки
4 cm/*8 cm
62 cm
4 cm /*8 cm
4 cm / *8 cm
52 cm
стенка кабины
з а щ и т н а я
р е ш е т к а
печи
Рис. 1
*) для печи на 18 кВт
