13
2.7. Дверца каменки на стороне бани и пользование ей
На моделях KT-S и KT-H направление открывания дверцы не изменить (двойная дверца).
Наружная дверца открывается как передняя дверца на модели КО, поворотом ручки и
открыванием дверца к себе. Внутренняя дверца открывается за рычаг с помощью «холодной
руки (1)» (см. на рис. ниже).

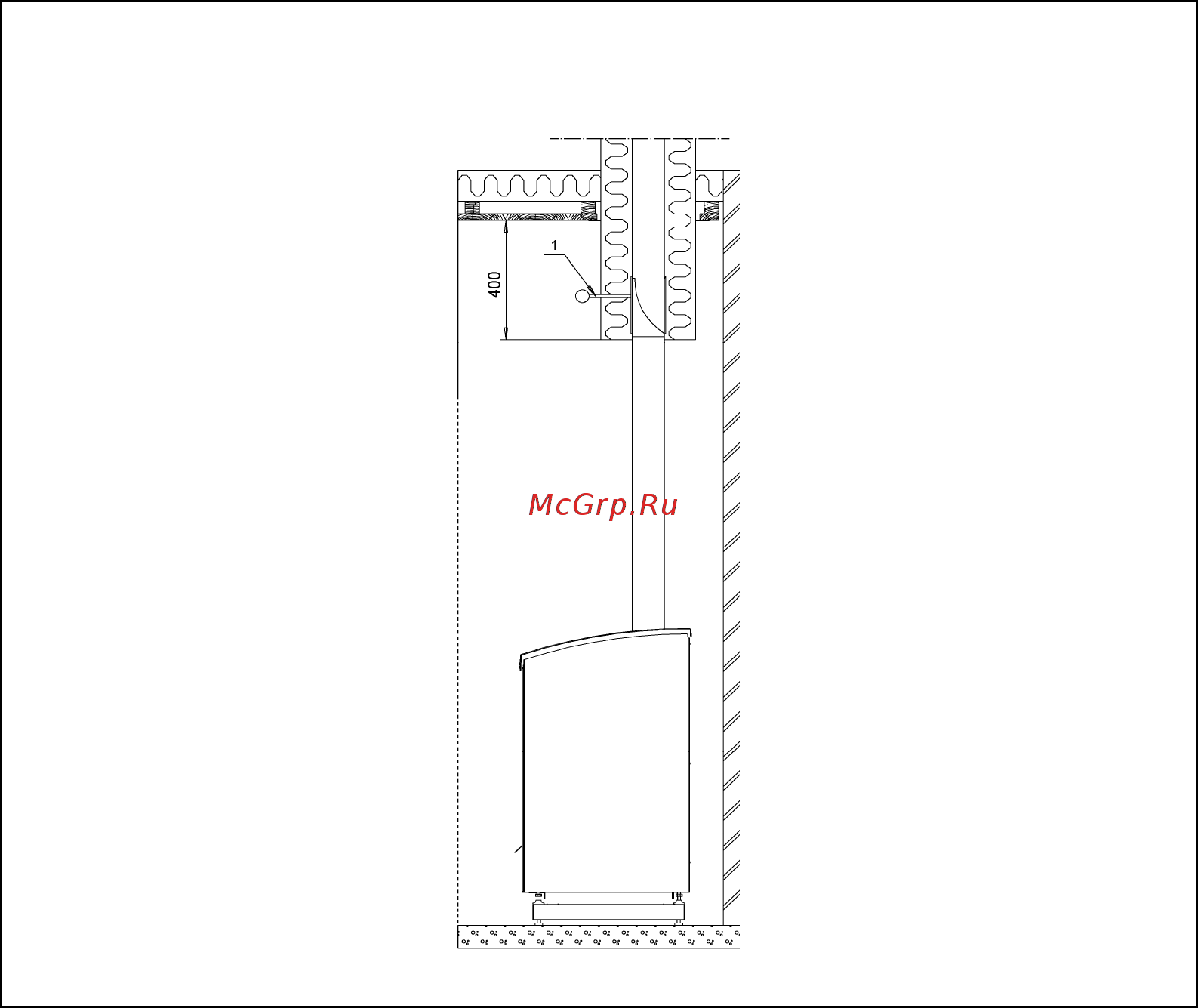

рис. 2.6 Присоединение к модульному дымоходу Kastor.
Размеры в мм.
1. Дымовая заслонка, дверца туннеля не изображена на рисунке
