Kastor Incendo 20 TS 1 [5/23] Нижний край корпуса печи 2 поверхность пола 3 настил под печкой 4 регулируемый промежуток 5 минимальная пожаробезопасная поверхность рисунок 1 верхние воздухозаборные отверстия 1
![Kastor Incendo 20 TS 1 [5/23] Нижний край корпуса печи 2 поверхность пола 3 настил под печкой 4 регулируемый промежуток 5 минимальная пожаробезопасная поверхность рисунок 1 верхние воздухозаборные отверстия 1](/views2/1507325/page5/bg5.png)
5

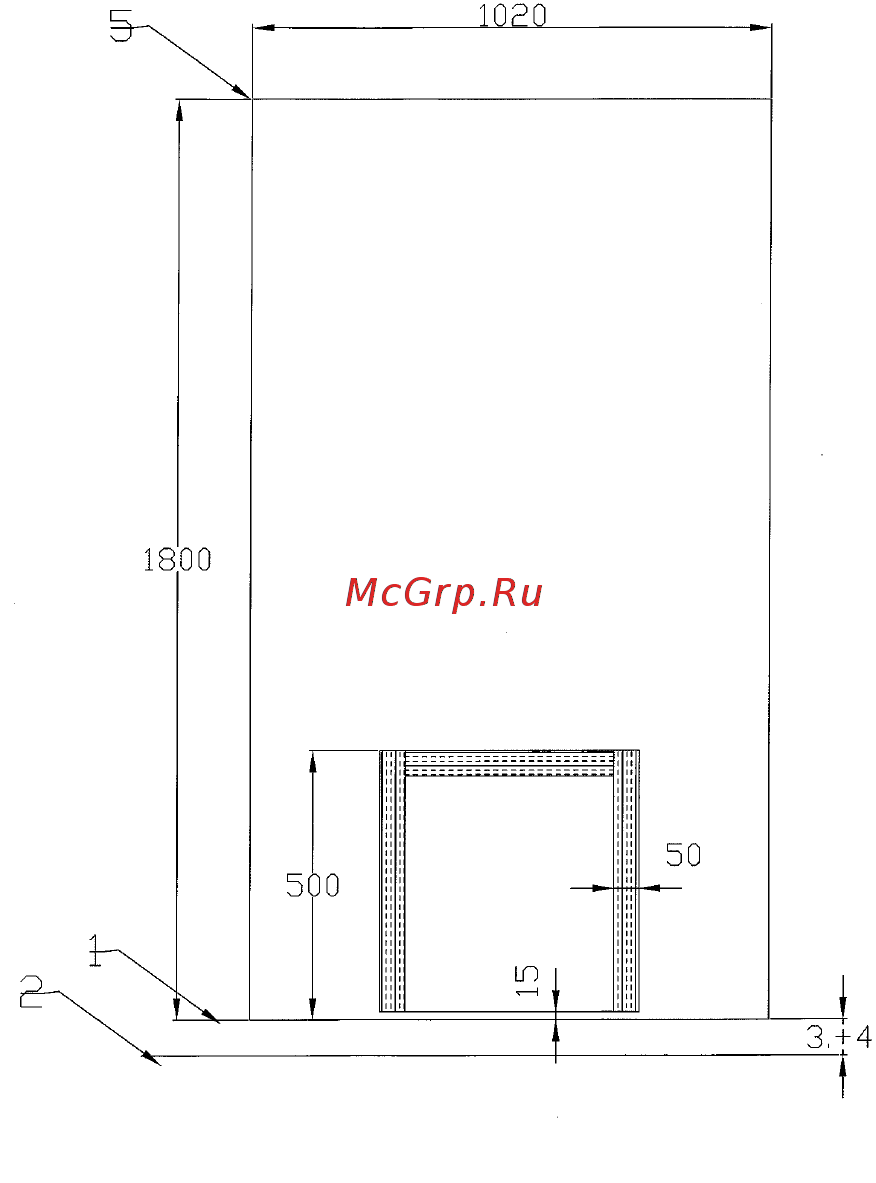

Рисунок 1.2.1.
Безопасные расстояния для моделей «сквозь стену» (минимальная площадь
пожаробезопасного материала 1020 x 1800 мм) и размеры проёма для туннеля .
1. Нижний край корпуса печи
2. Поверхность пола
3. Настил под печкой
4. Регулируемый промежуток
5. Минимальная пожаробезопасная поверхность
Рисунок 1.2.2. Верхние воздухозаборные отверстия (1)
