Осторожно выворачивать плоской отверткой поворотную защитную решетку (1) вверх и внутрь,

поместив отвертку между верхней частью стационарной решетки (2) на кромке дверцы и

горизонтальной полоской подвижной части решетки. После очистки вставить решетку обратно

на свое место на детали 2.

4.7. Замена стеклаTS1 (рис. 5)

Замена стекла после демонтажа дверцы.

• Отсоедините вертикальные планки 13 и горизонтальные планки 13 сверху и снизу,

отвернув винты 12 с оборотной стороны дверцы. Осторожно удалите возможные

осколки стекла.

• Снимите уплотнение стекла 14, если оно повреждено.

• Приклейте новые уплотнительные ленты по краю рамы на местопрежних.

• Установите стекло в раму и отцентруйте его.

• Установите вертикальные планки на место и вставьте винты в отверстия. Слегка

затяните. Установите горизонтальные планки на место и винты в отверстия.

Осторожно затяните винты.

• Окончательно затяните винты.

• Установите дверцу на место.

• Поверьте, что дверца работает и стекло сидит плотно.

Неправильно установленное стекло или дверца могут нарушить процесс горения и

привести

к повреждению камина и стекла.

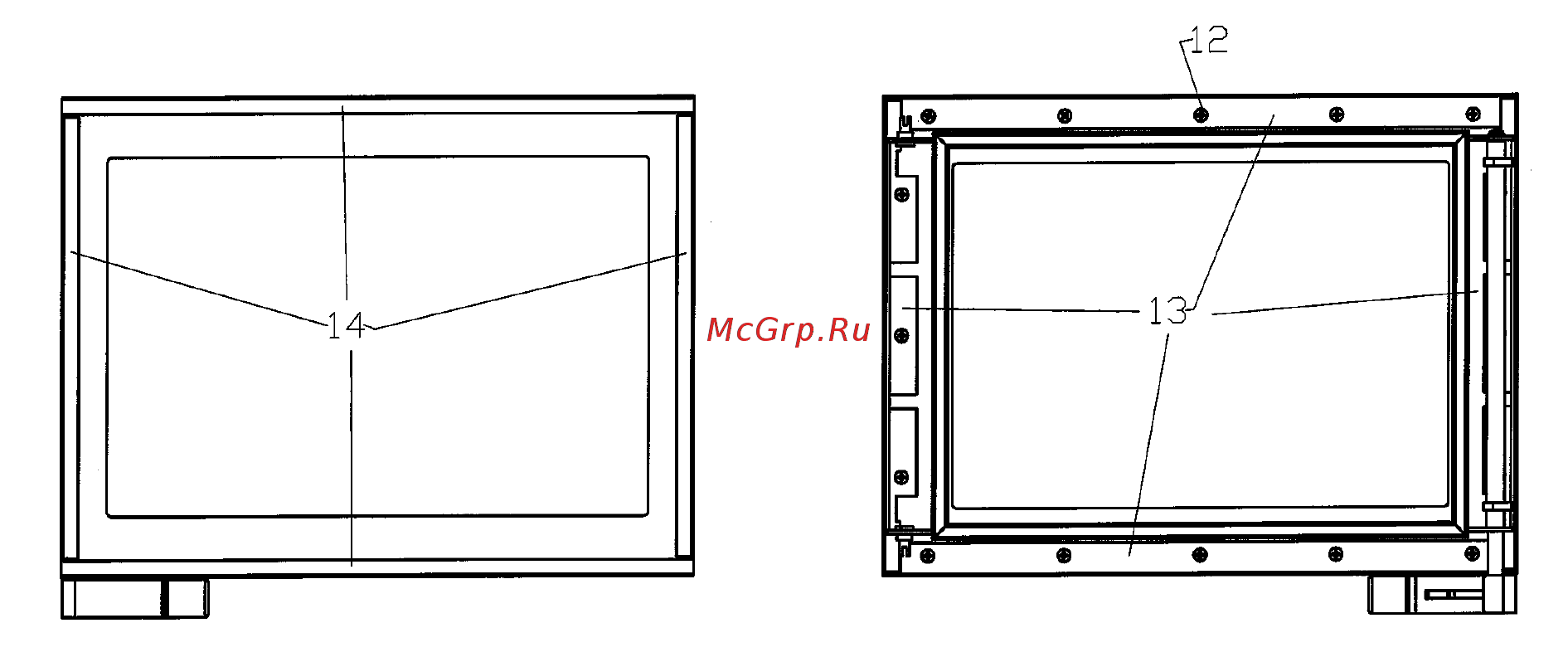

TS1 LUUKKU KUVA 5, TS1-LUCKA, BILD 5,

TS1-DOOR PICTURE 5, ДВЕРЦА TS1, рис. 5

12 ruuvi, 12 skruv, 12 screw, 13

13 lasilistat, 13 glas lista, 13 glass list, 13

14 lasintiiviste, 14 glastätning, 14 glass gasket. 44 уплотнение стекла

5. ПРОБЛЕМЫ И ИХ РЕШЕНИЕ

Если каменка или баня, на Ваш взгляд, работают неправильно, то следует произвести осмотр в

нижеприведенной последовательности.
