2.8.1 МОНТАЖ СКВОЗЬ СТЕНУ И ПОДГОНКА РАМЫ с дверцей TS1

Сверху и снизу туннеля за рамой дверцы находятся по три воздухозаборных

отверстия размером 5 х 30 мм.Данные отверстия нельзя закрывать минеральной

ватой, потому что в этом случае циркуляция воздуха и обдув стекла прекратятся, и

стекло дверцы закоптится! Дверцу не следует также вдавливать плотно в стену,

нужно оставить зазор около 5-8 мм.

* В стене выполнить проем таких размеров, чтобы вокруг удлиненной топки во всех

направлениях имелось ок. 10–20 мм свободного пространства (ширина 445 мм, высота

500 мм).

* Снять раму дверцы путем вывода ее из проходной трубы.

* Подать камену на свое место со стороны парилки.

* Подать удлиняемую раму топки на проходной воротник, и также трубу зольника,

которая в передней части заходит в вырез передней стенки. Прикрепить спереди двумя

винтами.

* Зазор между удлиненной топкой и стеной законопатить огнеупорной каменной ватой.

Учесть инструкции изготовителя ваты! Не покрывать воздухозаборных отверстий в

верхней части коробки. Они расположены сразу за верхней кромкой передней рамы.

* Передвигать раму дверцы топки так, чтобы накладная рама установилась на свое

место впритык к стене, и прикрепить раму дверцы двумя винтами со стороны топки.

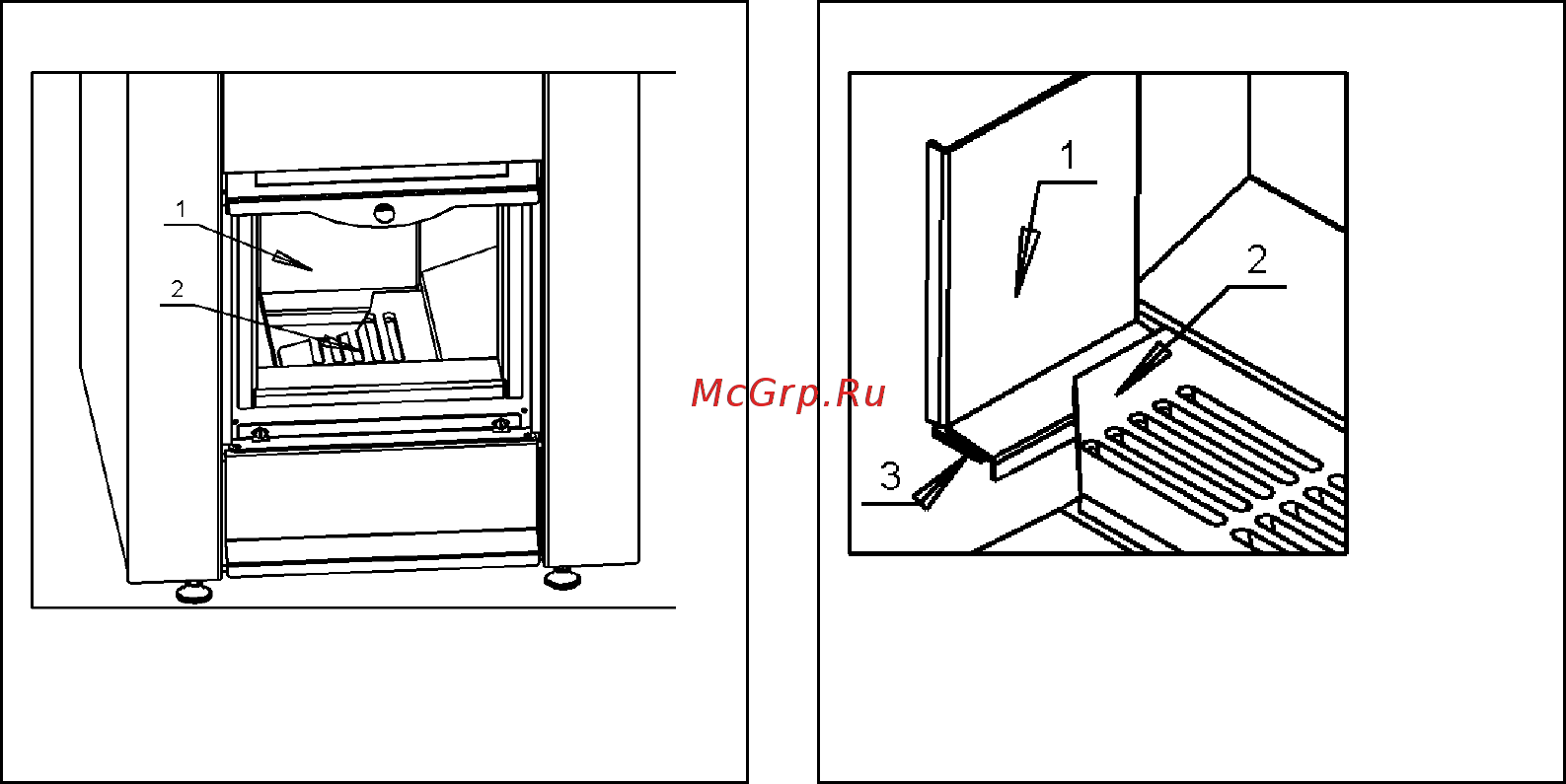

рис. 2.8/1

1 Воздухонаправляющая

заслонка

2 Колосники

рис. 2.8./2

1 Воздухонаправляющая

заслонка

2 Колосники

3 Опора колосников
