Технический каталог 2010
203
Монтаж наружного блока
Такелаж

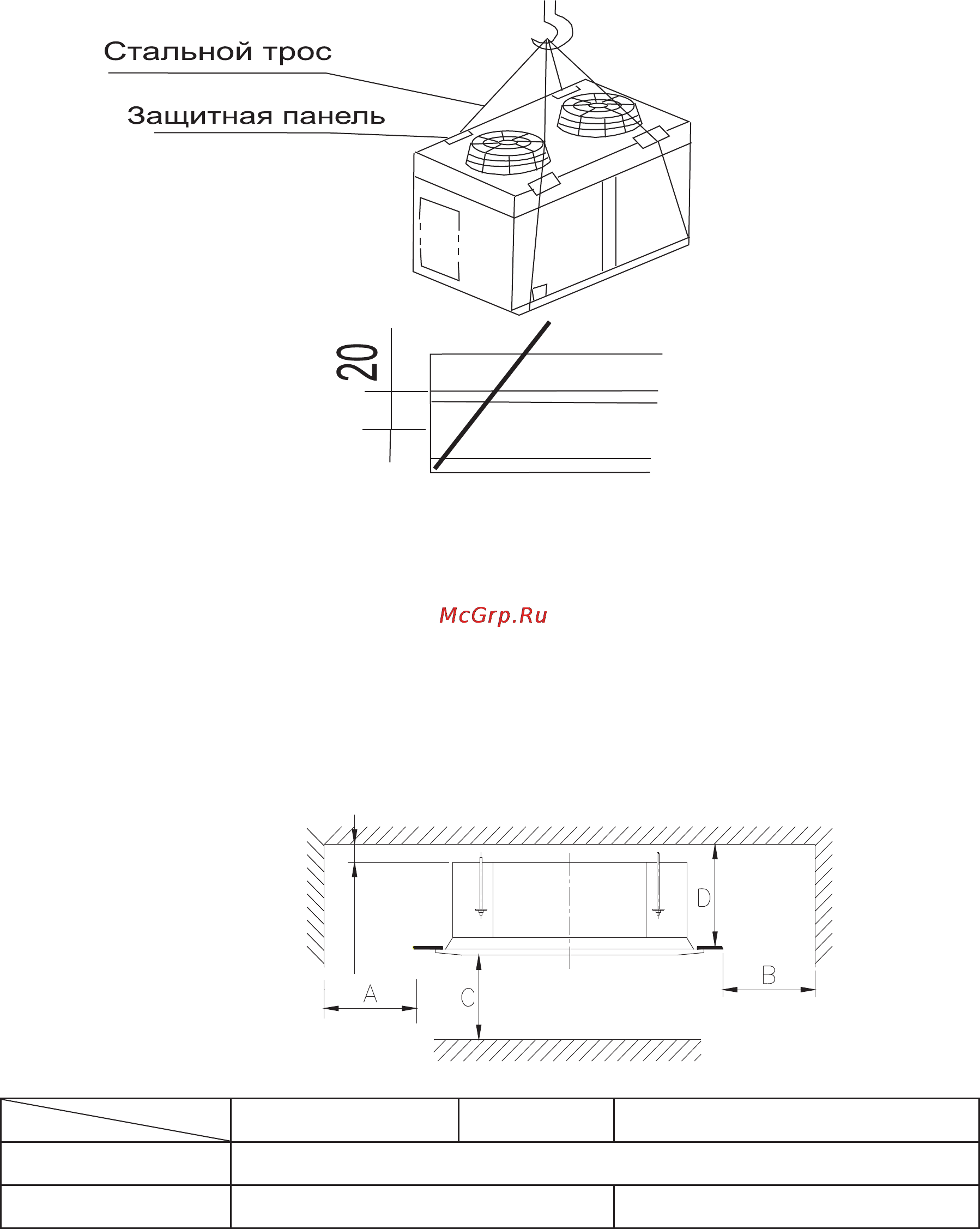

1. Застропите наружный блок и поднимите его четырьмя стальными тросами (диаметр троса мини-
мум 6мм)
2. Подложите защитную панель под место соприкосновения троса и блока, так вы убережете блок от
царапин и повреждения.
Рекомендуемое место установки и монтажные размеры
Смотрите раздел Наружные блоки.
Монтаж внутреннего блока
Транспортировка
Смотрите инструкцию по монтажу внутреннего блока.
Выбор места установки и сервисное пространство
(1) Кассетный тип
Более 15 мм
Пол или перекрытие
AB C
1-поточная кассета 1000 мм
4-поточная кассета 1000 мм 2300 мм
