Мультизональные системы Lessar LMV
214

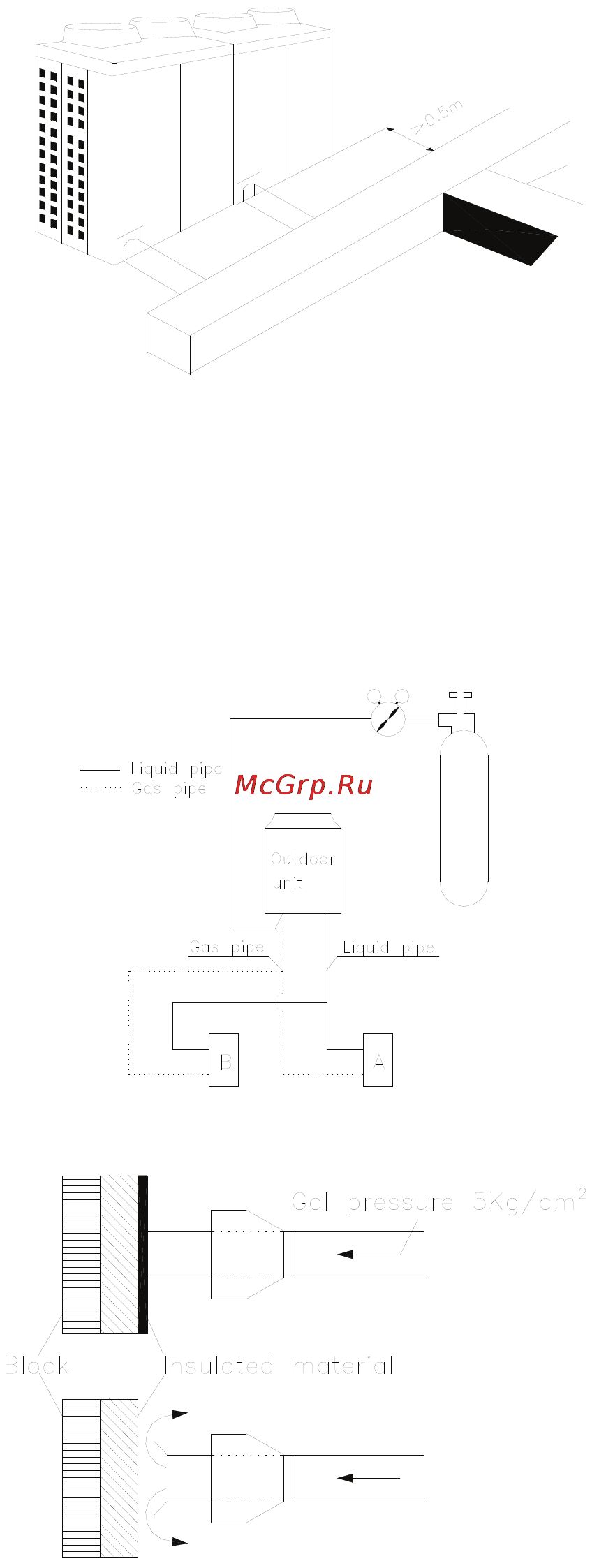

Защита наружного фреонопровода
Вся открытая поверхность трубопровода должна иметь надежную теплоизоляцию.
Принципы установки трубопровода систем LMV
Старайтесь максимально сократить количество изгибов и поворотов от центрального трубопровода,
прокладывайте фреонопроводы вдоль стен, по возможности максимально используйте коридор.
После окончания укладки трубопроводов и их изоляции постарайтесь стянуть трубопроводы хомута-
ми в единую магистраль.
По возможности, трубопровод и электропроводка должны прокладываться параллельно друг другу,
вдоль стен, огибая углы и быть скрепленными в единую коммуникационную магистраль. Укладывай-
те трубопровод так, чтоб он не мешал движению.
Старайтесь делать фреонопровод и электропроводку как можно короче.
Убедитесь, что трубопровод закреплен равномерно и надежно.
(5) Требования безопасности
Опрессовка фреонопровода
Для определения отсутствия утечек применяется метод опрессовки.
Смажьте места возможных утечек мыльным раствором. Когда есть утечка, это проявляется появлени-
ем пузырьков.
Если cтык трубопровода запаян негерметично, то опрессовка покажет утечку.
Опрессовка позволяет, проверит надежность соединений наружного и внутренних блоков.
