Мультизональные системы Lessar LMV
222
Электрические подключения
• Все подключения должны проводиться квалифицированным персоналом.
• Подключения должны проводиться с соблюдением всех правил безопасности.
• Главный автомат токовой защиты должен быть оборудован устройством контроля утечки тока.
• Характеристики электропитания должны соответствовать требованиям спецификации для данно-
го оборудования.
• Все провода, устройства и материалы, использующиеся для подключения оборудования должны
соответствовать требованиям и
стандартам всех правил безопасности.
• Оборудование должно быть надежно заземлено
• Если в вашей модификации наружного блока нет дополнительного фазового контроллера необхо-
димо его установить, для предотвращения выхода из строя оборудования из-за сбоев электропита-
ния (отсутствие или перекос фаз)

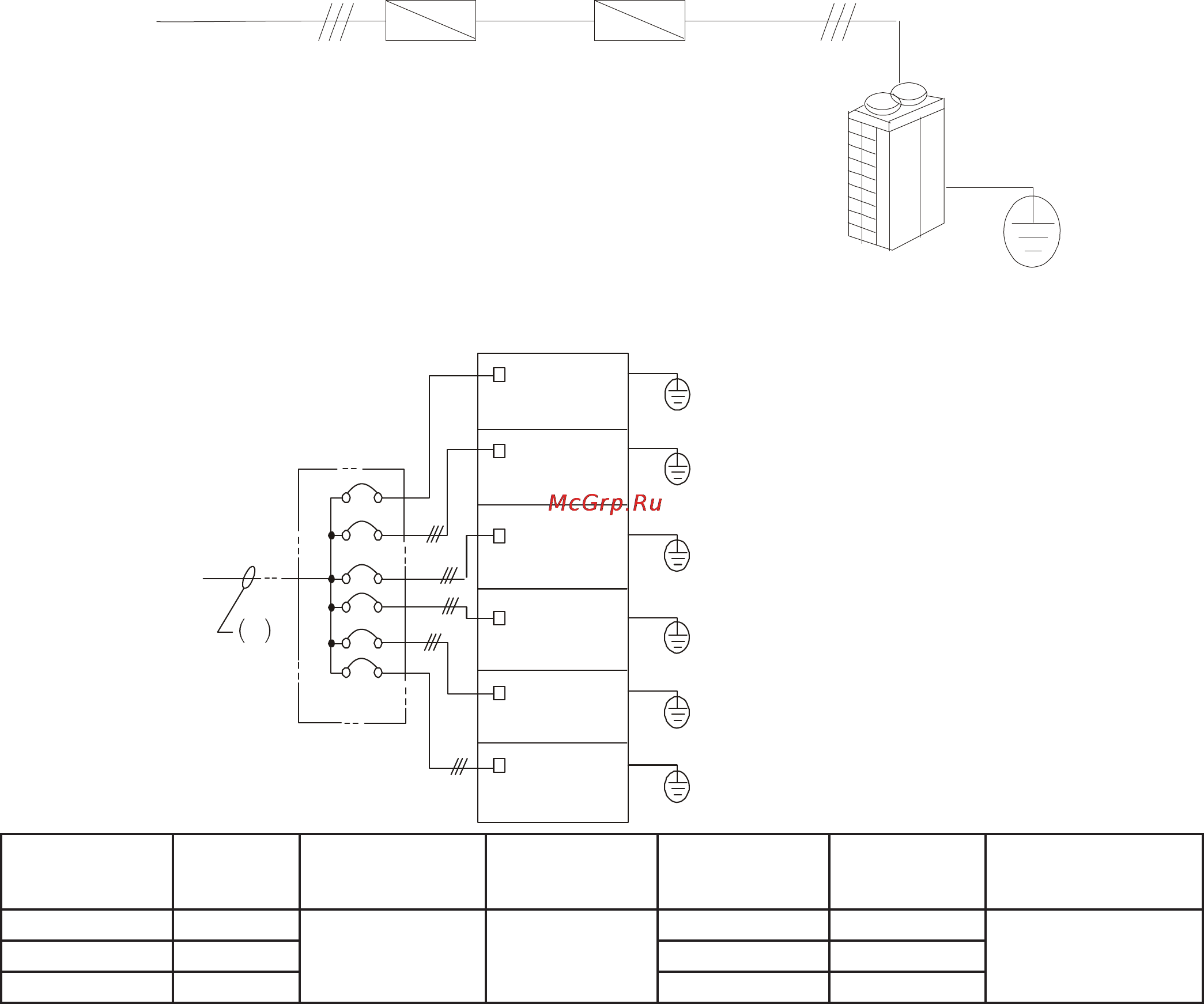

Подключение наружного блока
Электропитание
380 В ~ 50Гц
УЗО
Ручной
выключатель
Подключение блоков к источнику питания
Заземление
Заземление
Заземление
Заземление
Заземление
Заземление
Распределительный
щит
А
Наружный
блок
Наружный
блок
Наружный
блок
Наружный
блок
Наружный
блок
Наружный
блок
УЗО
Выключатель
Модель Питание
сечение питающего
кабеля в зависимо-
сти от длины (L)
сечение кабеля
заземления
автомат токовой
защиты
Предохранитель УЗО
LUM-HD280ADA4 ~380В 50Гц
16мм
2
(L<29)
22мм
2
(L<46)
35мм
2
(L<78)
16мм
2
60А 50А
100мА/0.1секLUM-HD335ADA4 ~380В 50Гц 60А 50А
LUM-HD450ADA4 ~380В 50Гц 80А 70А
Примечание
Падение напряжение на концах кабеля не должно превышать 2%. Если длина кабеля больше указан-
ной в таблице выбирайте кабель соответственно специальному стандарту.
