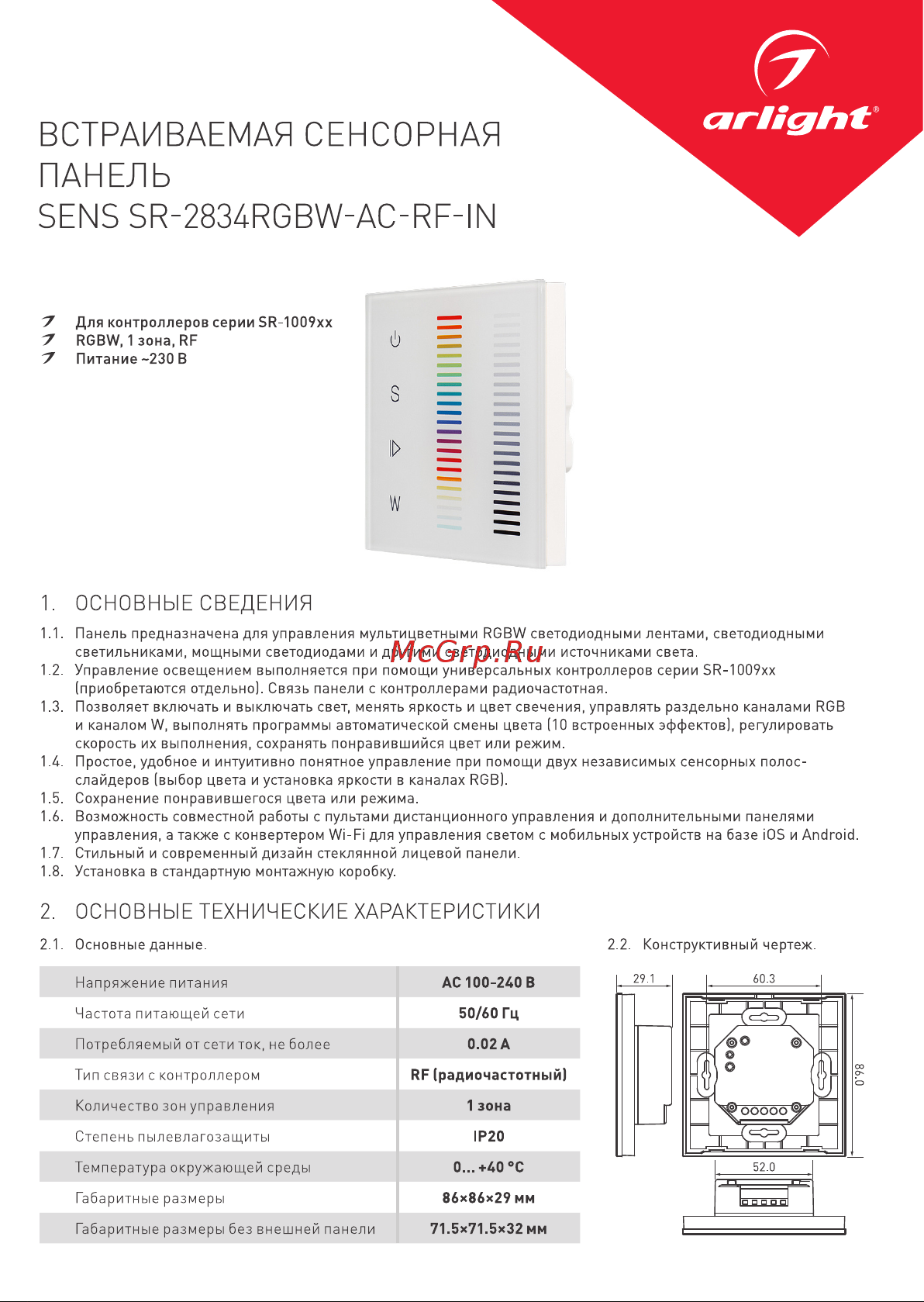

ВСТРАИВАЕМАЯ СЕНСОРНАЯ ПАНЕЛЬ SENS SR 2834RGBW AC RF IN 7 Для контроллеров серии SR 1009xx 7 RGBW 1зона РР 7 Питание 230 В 1 ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Панель предназначена для управления мультицветными RGBW светодиодными лентами светодиодными светильниками мощными светодиодами и другими светодиодными источниками света 1 2 Управление освещением выполняется при помощи универсальных контроллеров серии SR 1009xx приобретаются отдельно Связь панели с контроллерами радиочастотная 1 3 Позволяет включать и выключать свет менять яркость и цвет свечения управлять раздельно каналами RGB и каналом W выполнять программы автоматической смены цвета 10 встроенных эффектов регулировать скорость их выполнения сохранять понравившийся цвет или режим 1 4 Простое удобное и интуитивно понятное управление при помощи двух независимых сенсорных полосслайдеров выбор цвета и установка яркости в каналах RGB 1 5 Сохранение понравившегося цвета или режима 1 6 Возможность совместной работы с пультами дистанционного управления и дополнительными панелями управления а также с конвертером Wi Fi для управления светом с мобильных устройств на базе iOS и Android 1 7 Стильный и современный дизайн стеклянной лицевой панели 1 8 Установка в стандартную монтажную коробку 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2 1 Основные данные Напряжение питания Частота питающей сети Потребляемый от сети ток не более Тип связи с контроллером Количество зон управления Степень пылевлагозащиты Температура окружающей среды Габаритные размеры Габаритные размеры без внешней панели 2 2 Конструктивный чертеж АС 100 240 В 50 60 Гц 0 02 А RF радиочастотный 1 зона 1Р20 0 40 С 86x86x29 мм 71 5x71 5x32 мм
