Arlight Sens SR-2834RGBW-AC-RF-IN White [3/3] Обязательные требования и рекомендации по эксплуатации

Содержание

• Встраиваемая сенсорная панель sens sr 2834rgbw ac rf in 1
• Основные сведения 1
• Основные технические характеристики 1
• Установка подключение и управление 2
• Arlight 3
• Большого количества металла 3
• Включите питание 3 выполните привязку панели к контроллеру 3
• Возможные неисправности и методы их устранения 3
• Для очистки памяти контроллера и отмены привязки всех пультов ду и панелей управления нажмите и 3
• Дополнительная информация по подключению и привязке устройств представлена в инструкциях к оборудованию используемому совместно с панелью 3
• Замыкания отсутствуют замыкание в проводах может привести к отказу оборудования 3
• К одному контроллеру может быть привязано до 8 различных пультов ду или панелей управления а также 3
• Конвертер wi fi для управления с мобильных устройств например sr 2818win 3
• Коротко нажмите кнопку привязки на контроллере 3
• Коснитесь кнопки включения на панели чтобы вывести панель из дежурного режима 3
• Коснитесь сенсорной полосы слайдера выбора цвета 3
• Находиться в радиусе действия панели все привязанные контроллеры будут управляться одновременно для привязки дополнительных контроллеров выполните операцию привязки поочередно с каждым из них 3
• Не допускается установка вблизи нагревательных приборов или горячих поверхностей 4 не допускайте попадания воды или воздействия конденсата на устройство 4 не устанавливайте панель в местах с повышенным уровнем радиопомех или в местах сосредоточения 3
• Обязательные требования и рекомендации по эксплуатации 3
• Относительная влажность воздуха не более 90 при 20 с без конденсации влаги 3
• Отсутствие в воздухе паров и агрессивных примесей кислот щелочей и пр 3
• Перед включением системы убедитесь что схема собрана правильно соединения выполнены надежно 3
• Подключенная к контроллеру светодиодная лента мигнет что будет означать успешную привязку 3
• Проверьте управление лентой с панели рис 4 3 1 к каждой панели можно привязать неограниченное количество контроллеров контроллеры должны 3
• Рисунок 4 кнопки панели управления 3
• Соблюдайте условия эксплуатации изделия 3
• Температура окружающего воздуха от 0 до 40 с 3
• Удерживайте кнопку привязки на контроллере более 5 секунд мигание подключенной ленты подтверждает отмену привязки 3
• Эксплуатация только внутри помещений 3

Похожие устройства

• Arlight SR-1009EA Инструкция по эксплуатации
• Arlight SR-1009EA-5CH Инструкция по эксплуатации
• Arlight SR-1009FA-1 Инструкция по эксплуатации
• Arlight SR-1009FAWP Инструкция по эксплуатации
• Arlight SR-1009LC-RGB Инструкция по эксплуатации
• Arlight SR-1009P Инструкция по эксплуатации
• Arlight SR-1009FA3 Инструкция по эксплуатации
• Arlight SR-1009FA5 Инструкция по эксплуатации
• Iek UIZ-13-10-10M-K01 Краткое руководство по эксплуатации
• Arlight SR-1009FA7 Инструкция по эксплуатации
• Iek UIZ-13-10-K01 Краткое руководство по эксплуатации
• Iek UIZ-13-10-10M-K05 Краткое руководство по эксплуатации
• Arlight SR-1029-CDW Инструкция по эксплуатации
• Iek UIZ-13-10-K05 Краткое руководство по эксплуатации
• Arlight SR-1009CS Инструкция по эксплуатации
• Iek UIZ-13-10-10M-K52 Краткое руководство по эксплуатации
• Arlight SR-P-1009-12-50W Инструкция по эксплуатации
• Arlight SR-P-1009-24-50W Инструкция по эксплуатации
• Iek UIZ-13-10-K52 Краткое руководство по эксплуатации
• Arlight SR-P-1009-24-75W Инструкция по эксплуатации

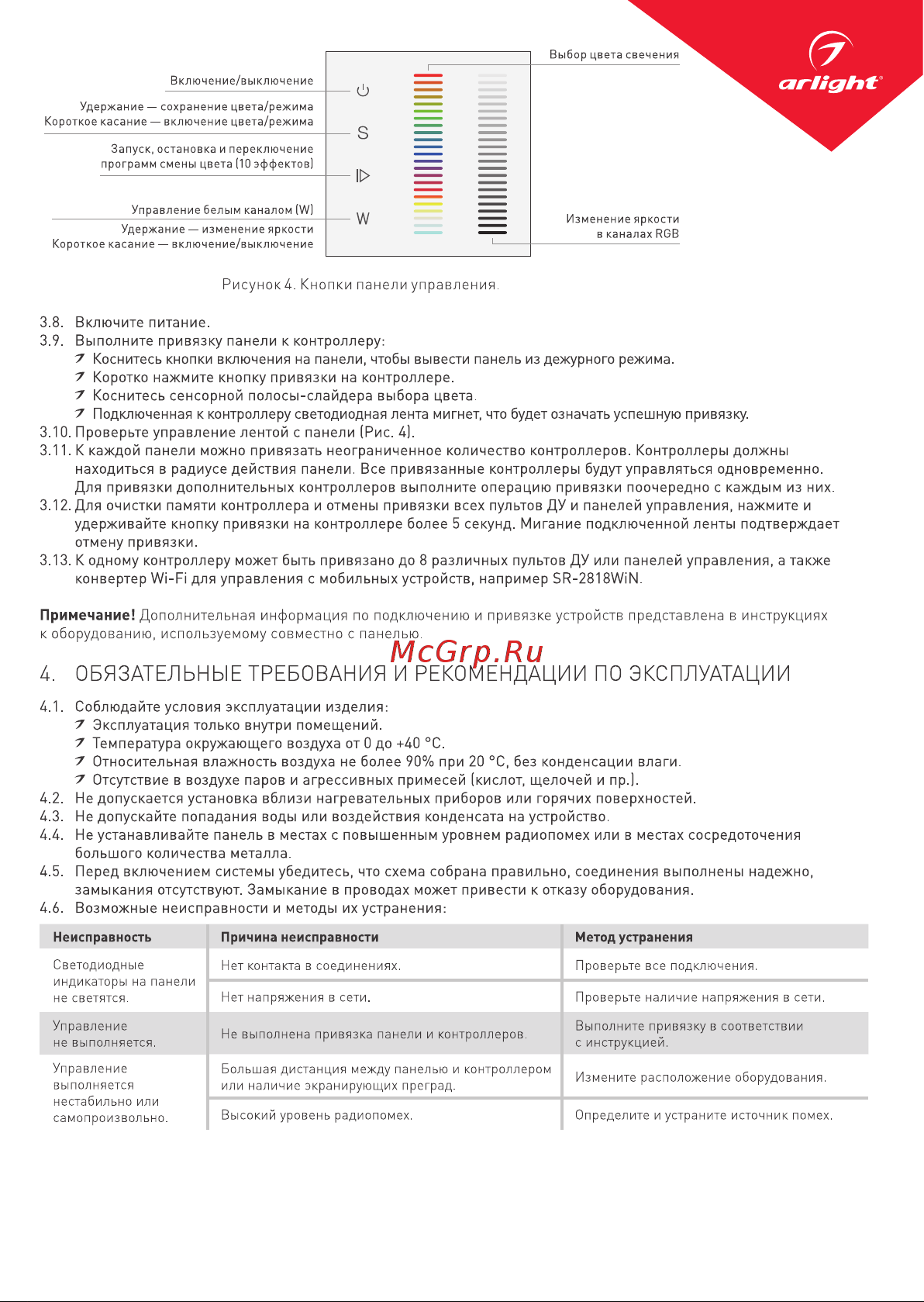

arlight Рисунок 4 Кнопки панели управления 3 8 Включите питание 3 9 Выполните привязку панели к контроллеру 7 Коснитесь кнопки включения на панели чтобы вывести панель из дежурного режима 7 Коротко нажмите кнопку привязки на контроллере 7 Коснитесь сенсорной полосы слайдера выбора цвета 7 Подключенная к контроллеру светодиодная лента мигнет что будет означать успешную привязку 3 10 Проверьте управление лентой с панели Рис 4 3 11 К каждой панели можно привязать неограниченное количество контроллеров Контроллеры должны находиться в радиусе действия панели Все привязанные контроллеры будут управляться одновременно Для привязки дополнительных контроллеров выполните операцию привязки поочередно с каждым из них 3 12 Для очистки памяти контроллера и отмены привязки всех пультов ДУ и панелей управления нажмите и удерживайте кнопку привязки на контроллере более 5 секунд Мигание подключенной ленты подтверждает отмену привязки 3 13 К одному контроллеру может быть привязано до 8 различных пультов ДУ или панелей управления а также конвертер Wi Fi для управления с мобильных устройств например SR 2818WIN Примечание Дополнительная информация по подключению и привязке устройств представлена в инструкциях к оборудованию используемому совместно с панелью 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации изделия 7 Эксплуатация только внутри помещений 7 Температура окружающего воздуха от 0 до 40 С 7 Относительная влажность воздуха не более 90 при 20 С без конденсации влаги 7 Отсутствие в воздухе паров и агрессивных примесей кислот щелочей и пр 4 2 Не допускается установка вблизи нагревательных приборов или горячих поверхностей 4 3 Не допускайте попадания воды или воздействия конденсата на устройство 4 4 Не устанавливайте панель в местах с повышенным уровнем радиопомех или в местах сосредоточения большого количества металла 4 5 Перед включением системы убедитесь что схема собрана правильно соединения выполнены надежно замыкания отсутствуют Замыкание в проводах может привести к отказу оборудования 4 6 Возможные неисправности и методы их устранения Неисправность Причина неисправности Метод устранения Светодиодные индикаторы на панели не светятся Нет контакта в соединениях 11роверые все подключения Нет напряжения в сети Проверьте наличие напряжения в сети Не выполнена привязка панели и контроллеров Выполните привязку в соответствии с инструкцией Большая дистанция между панелью и контроллером или наличие экранирующих преград Измените расположение оборудования Управление не выполняется Управление выполняется нестабильно или самопроизвольно Высокий уровень радиопомех
