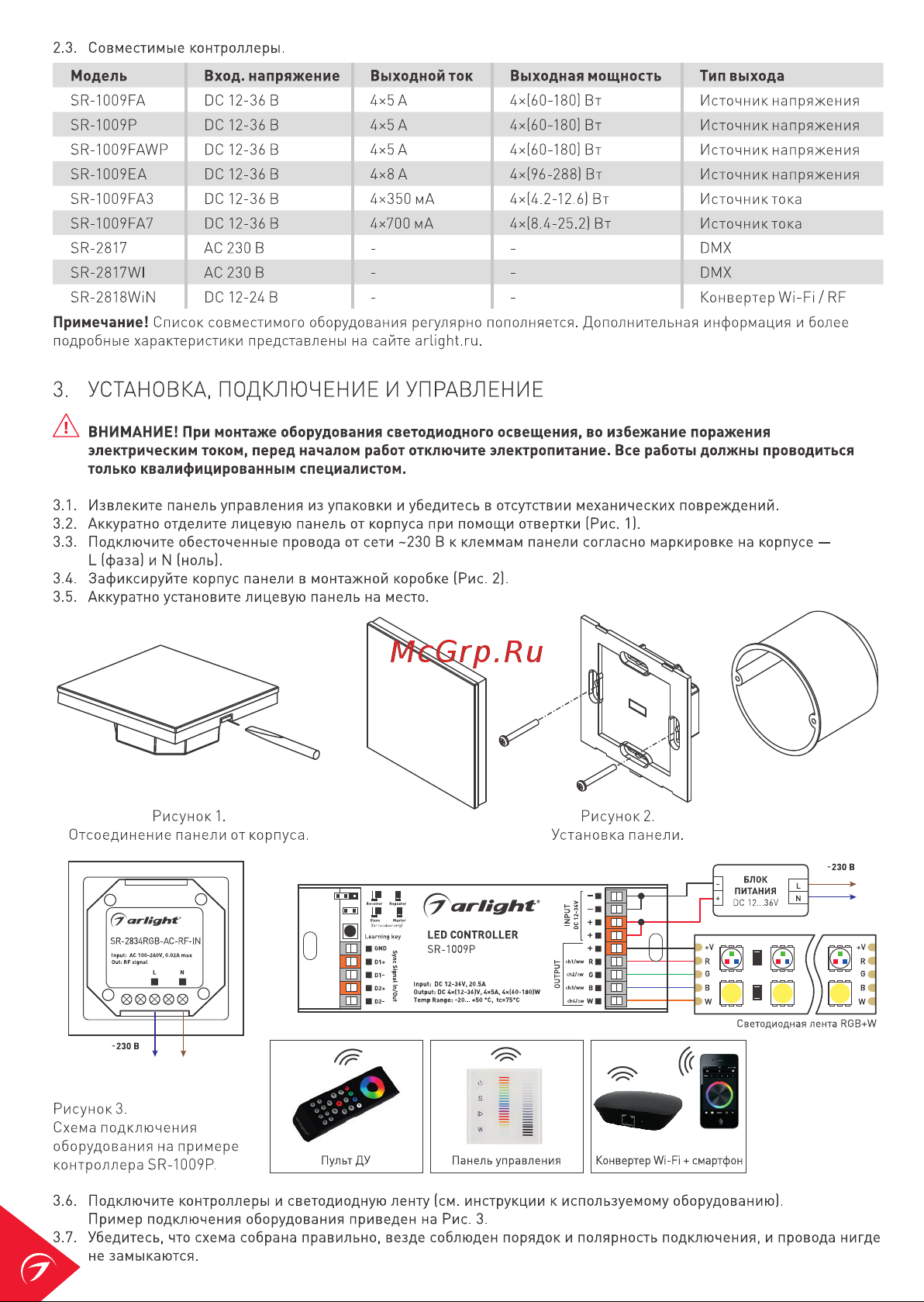

2 3 Совместимые контроллеры Модель Вход напряжение Выходной ток Выходная мощность Тип выхода SR 1009FA DC 12 36 В 4x5 А 4х 60 180 Вт Источник напряжения SR 1009P DC 12 36 В 4x5 А 4х 60 180 Вт Источник напряжения SR 1009FAWP DC 12 36 В 4x5 А 4х 60 180 Вт Источник напряжения SR 1009EA DC 12 36 В 4x8 А 4x196 288 Вт Источник напряжения SR 1009FA3 DC 12 36 В 4x350 мА 4х 4 2 12 6 Вт Источник тока SR 1009FA7 DC 12 36 В 4x700 мА 4x18 4 25 2 Вт Источник тока SR 2817 АС 230 В SR 2817WI АС 230 В DMX SR 2818WiN DC 12 24 В Конвертор Wi Fi RF DMX Примечание Список совместимого оборудования регулярно пополняется Дополнительная информация и более подробные характеристики представлены на сайте arlight ru 3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ А ВНИМАНИЕ При монтаже оборудования светодиодного освещения во избежание поражения электрическим током перед началом работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките панель управления из упаковки и убедитесь в отсутствии механических повреждений 3 2 Аккуратно отделите лицевую панель от корпуса при помощи отвертки Рис 1 3 3 Подключите обесточенные провода от сети 230 В к клеммам панели согласно маркировке на корпусе б фаза и И ноль 3 4 Зафиксируйте корпус панели в монтажной коробке Рис 2 3 5 Аккуратно установите лицевую панель на место Рисунок Отсоединение панели от корпуса Рисунок 2 Установка панели Рисунок 3 Схема подключения оборудования на примере контроллера SR 1009P Подключите контроллеры и светодиодную ленту см инструкции к используемому оборудованию Пример подключения оборудования приведен на Рис 3 Убедитесь что схема собрана правильно везде соблюден порядок и полярность подключения и провода нигде не замыкаются
