Arlight Rotary SMART-P28-DIM Black Инструкция по эксплуатации онлайн

Содержание

• Основные сведения 1
• Основные технические характеристики 1
• Панель rotary smart p3 dim smart p28 dim black 1
• Установка подключение и управление 2
• Обязательные требования и рекомендации по эксплуатации 3

Похожие устройства

• Arlight Rotary SMART-P3-DIM Инструкция по эксплуатации
• Arlight Sens SMART-P17-DIM Black Инструкция по эксплуатации
• Arlight Sens SMART-P2-DMX Инструкция по эксплуатации
• Arlight Sens SMART-P21-MIX White Инструкция по эксплуатации
• Arlight Sens SMART-P22-RGBW White Инструкция по эксплуатации
• Arlight Sens SMART-P29-DIM White Инструкция по эксплуатации
• Arlight Sens SMART-P30-RGBW Black Инструкция по эксплуатации
• Arlight Sens SMART-P38-MIX White Инструкция по эксплуатации
• Arlight Sens SMART-P45-RGBW White Инструкция по эксплуатации
• Arlight Sens SMART-P6-RGBW Инструкция по эксплуатации
• Arlight SMART-D9-DIM Инструкция по эксплуатации
• Arlight SMART-D3-DIM Инструкция по эксплуатации
• Arlight SMART-D8-DIM Инструкция по эксплуатации
• Arlight SMART-D7-DIM Инструкция по эксплуатации
• Arlight SMART-K1-RGB Инструкция по эксплуатации
• Arlight SMART-K13-SYNC Инструкция по эксплуатации
• Arlight SMART-K14-MULTI Инструкция по эксплуатации
• Arlight SMART-K2-RGBW Инструкция по эксплуатации
• Arlight SMART-K21-MIX Инструкция по эксплуатации
• Arlight SMART-K22-MIX Инструкция по эксплуатации

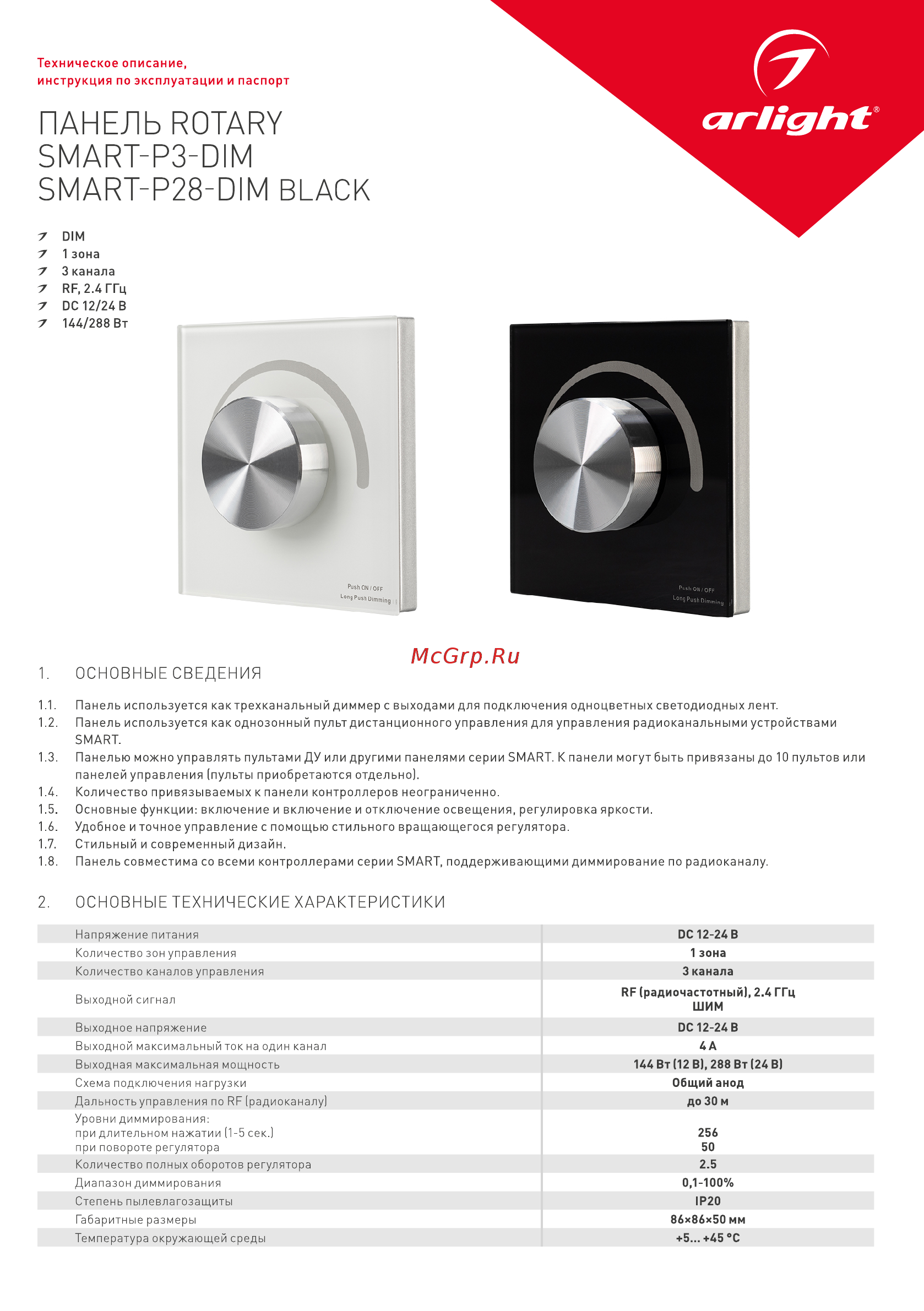

Техническое описание инструкция по эксплуатации и паспорт ПАНЕЛЬ ROTARY SMART P3 DIM SMART P28 DIM BLACK 7 DIM 7 1 зона 7 3 канала 7 RF 2 4 ГГц 7 DC 12 24 В 7 144 288 Вт 1 ОСНОВНЫЕ СВЕДЕНИЯ 1 1 Панель используется как трех канальный диммере выходами для подключения одноцветных светодиодных лент 1 2 Панель используется как однозонный пульт дистанционного управления для управления радио канальными устройствами SMART 1 3 Панелью можно управлять пультами ДУ или другими панелями серии SMART К панели могут быть привязаны до 10 пультов или панелей управления пульты приобретаются отдельно 1 4 Количество привязываемых к панели контроллеров неограниченно 1 5 Основные функции включение и включение и отключение освещения регулировка яркости 1 6 Удобное и точное управление с помощью стильного вращающегося регулятора 1 7 Стильный и современный дизайн 1 8 Панель совместима со всеми контроллерами серии SMART поддерживающими диммирование по радиоканалу 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания Количество зон управления Количество каналов управления Выходной сигнал Выходное напряжение Выходной максимальный ток на один канал Выходная максимальная мощность Схема подключения нагрузки DC 12 24 В 1 зона 3 канала RF радиочастотный 2 4 ГГц ШИМ DC 12 24 В 4А 144 Вт 12 В 288 Вт 24 В Общий анод Дальностьуправления по ВГ радиоканалу Уровни диммирования при длительном нажатии 1 5 сек при повороте регулятора Количество полных оборотов регулятора до 30 м Диапазон диммирования 0 1 100 Степень пылевлагозащиты Габаритные размеры Температура окружающей среды 256 50 2 5 IP20 86x86x50 мм 5 45 С
