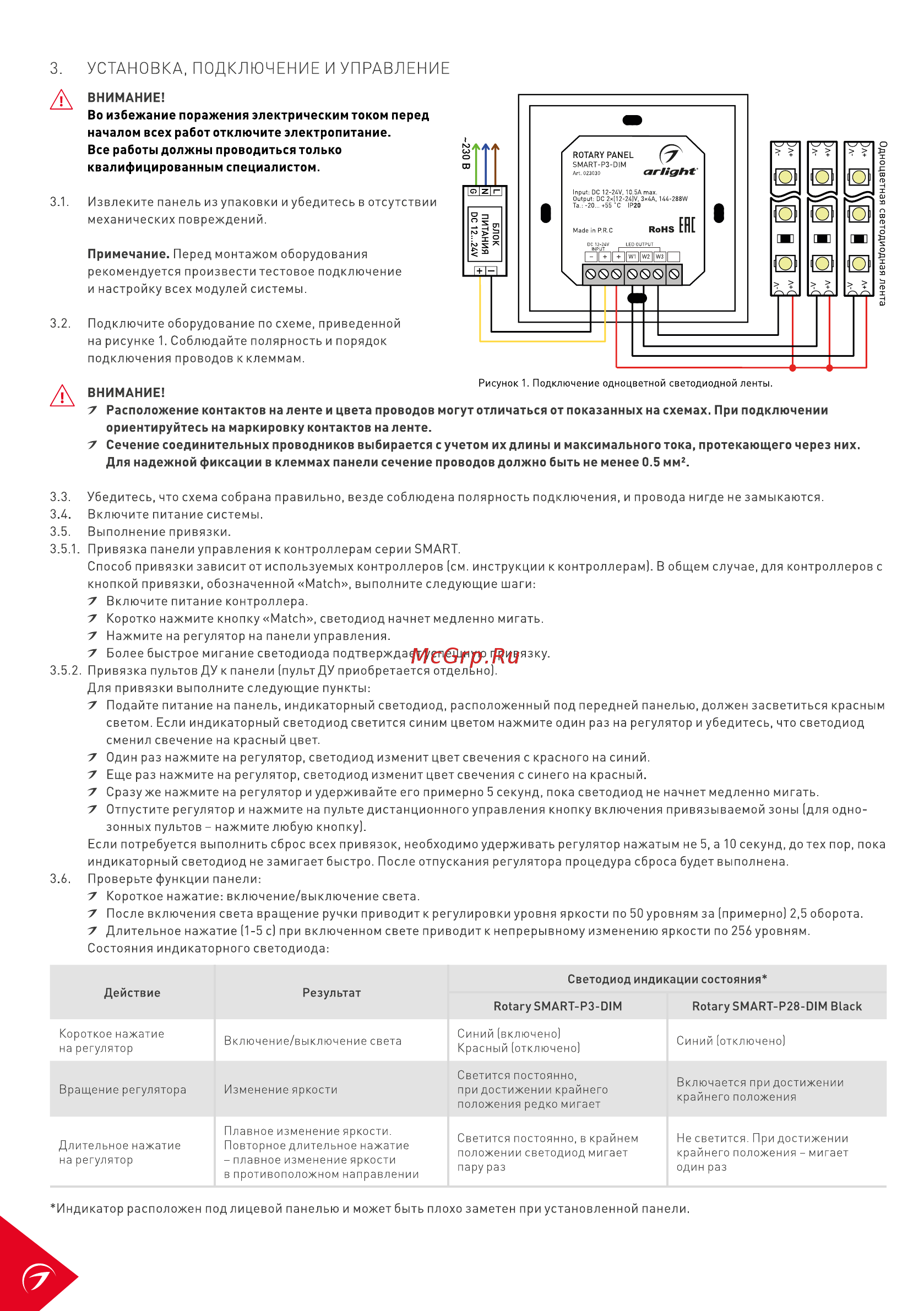

УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ Одноцветная светодиодная лента ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом Извлеките панель из упаковки и убедитесь в отсутствии механических повреждений Примечание Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы Подключите оборудование по схеме приведенной на рисунке 1 Соблюдайте полярность и порядок подключения проводов к клеммам ВНИМАНИЕ 7 Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах При подключении ориентируйтесь на маркировку контактов на ленте 7 Сечение соединительных проводников выбирается сучетом их длины и максимального тока протекающего через них Для надежной фиксации в клеммах панели сечение проводов должно быть не менее 0 5 мм2 3 3 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 4 Включите питание системы 3 5 Выполнение привязки 3 5 1 Привязка панели управления к контроллерам серии SMART Способ привязки зависит от используемых контроллеров см инструкции к контроллерам В общем случае для контроллеров с кнопкой привязки обозначенной Match выполните следующие шаги 7 Включите питание контроллера 7 Коротко нажмите кнопку Match светодиод начнет медленно мигать 7 Нажмите на регулятор на панели управления 7 Более быстрое мигание светодиода подтверждаетуспешную привязку 3 5 2 Привязка пультов ДУ к панели пульт ДУ приобретается отдельно Для привязки выполните следующие пункты 7 Подайте питание на панель индикаторный светодиод расположенный под передней панелью должен засветиться красным светом Если индикаторный светодиод светится синим цветом нажмите один раз на регулятор и убедитесь что светодиод сменил свечение на красный цвет 7 Один раз нажмите на регулятор светодиод изменит цвет свечения с красного на синий 7 Еще раз нажмите на регулятор светодиод изменит цвет свечения с синего на красный 7 Сразу же нажмите на регулятор и удерживайте его примерно 5 секунд пока светодиод не начнет медленно мигать 7 Отпустите регулятор и нажмите на пульте дистанционного управления кнопку включения привязываемой зоны для одно зонных пультов нажмите любую кнопку Если потребуется выполнить сброс всех привязок необходимо удерживать регулятор нажатым не 5 а 10 секунд до тех пор пока индикаторный светодиод не замигает быстро После отпускания регулятора процедура сброса будет выполнена 3 6 Проверьте функции панели 7 Короткое нажатие включение выключение света 7 После включения света вращение ручки приводит к регулировки уровня яркости по 50 уровням за примерно 2 5 оборота 7 Длительное нажатие 1 5 с при включенном свете приводит к непрерывному изменению яркости по 256 уровням Состояния индикаторного светодиода Светодиод индикации состояния Действие Результат Rotary SMART P3 DIM Короткое нажатие на регулятор RotarySMART P28 DIM Black Включение выключение света Синий включено Красный отключено Синий отключено Вращение регулятора Изменение яркости Светится постоянно при достижении крайнего положения редко мигает Включается при достижении крайнего положения Длительное нажатие на регулятор Плавное изменение яркости Повторное длительное нажатие плавное изменение яркости в противоположном направлении Светится постоянно в крайнем положении светодиод мигает пару раз Не светится При достижении крайнего положения мигает один раз Индикатор расположен под лицевой панелью и может быть плохо заметен при установленной панели
