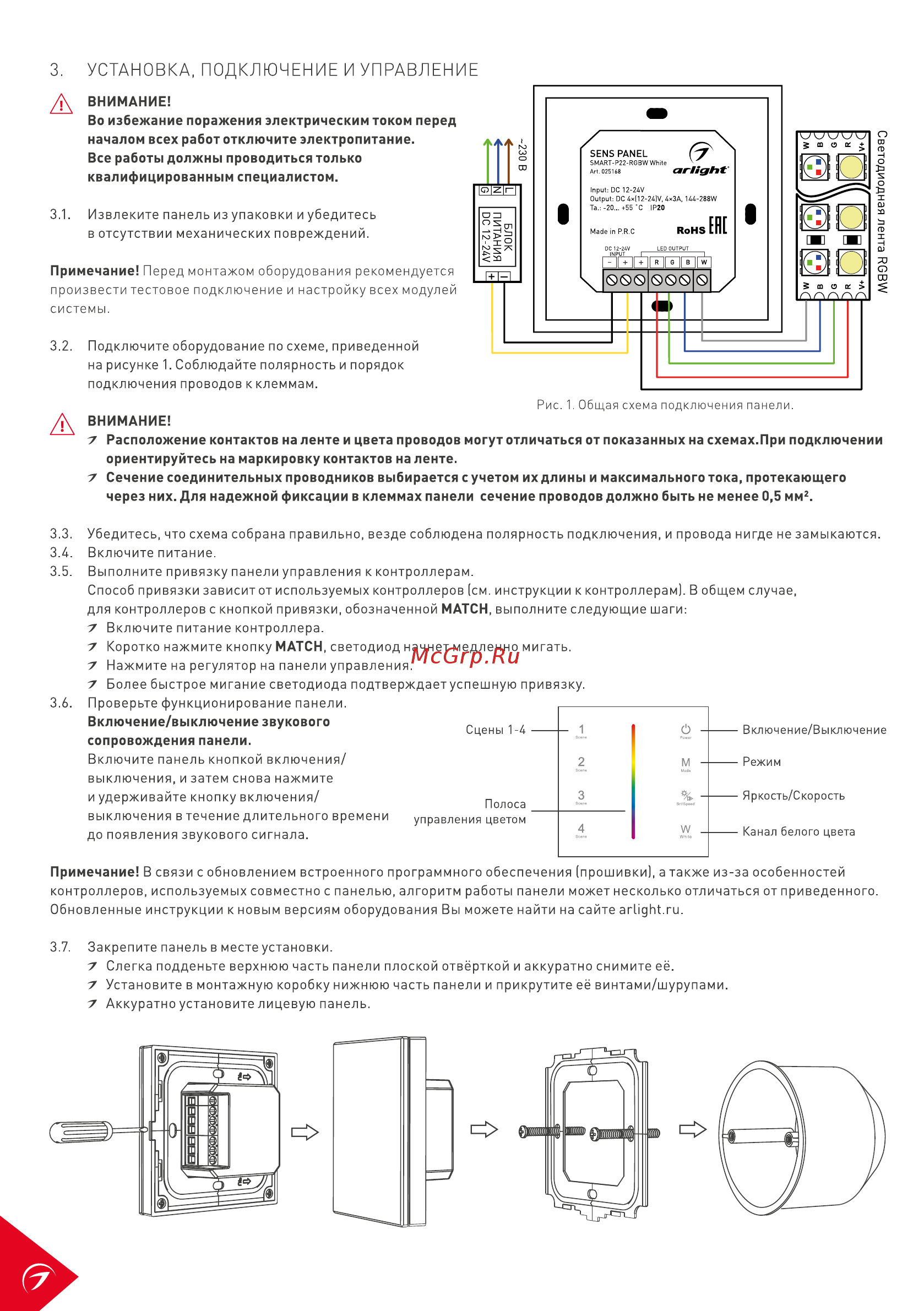

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ Светодиодная лента RGBW ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките панель из упаковки и убедитесь в отсутствии механических повреждений Примечание Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы 3 2 Подключите оборудование по схеме приведенной на рисунке 1 Соблюдайте полярность и порядок подключения проводов к клеммам Рис 1 Общая схема подключения панели ВНИМАНИЕ 7 Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах При подключении ориентируйтесь на маркировку контактов на ленте 7 Сечение соединительных проводников выбирается с учетом их длины и максимального тока протекающего через них Для надежной фиксации в клеммах панели сечение проводов должно быть не менее 0 5 мм2 3 3 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 4 Включите питание 3 5 Выполните привязку панели управления к контроллерам Способ привязки зависит от используемых контроллеров см инструкции к контроллерам В общем случае для контроллеров с кнопкой привязки обозначенной MATCH выполните следующие шаги 7 Включите питание контроллера 7 Коротко нажмите кнопку MATCH светодиод начнет медленно мигать 7 Нажмите на регулятор на панели управления 7 Более быстрое мигание светодиода подтверждаетуспешную привязку 3 6 Проверьте функционирование панели Включение выключение звукового 1 Сцены 1 4 Включение Выключение сопровождения панели 2 Включите панель кнопкой включения Режим 2 мвыключения и затем снова нажмите 3_ Яркость Скорость и удерживайте кнопку включения выключения в течение длительного времени до появления звукового сигнала Полоса управления цветом 4 W_ Канал белого цвета Примечание В связи с обновлением встроенного программного обеспечения прошивки а также из за особенностей контроллеров используемых совместно с панелью алгоритм работы панели может несколько отличаться от приведенного Обновленные инструкции к новым версиям оборудования Вы можете найти на сайте arlight ru 3 7 Закрепите панель в месте установки 7 Слегка подденьте верхнюю часть панели плоской отвёрткой и аккуратно снимите её 7 Установите в монтажную коробку нижнюю часть панели и прикрутите её винтами шурупами 7 Аккуратно установите лицевую панель
