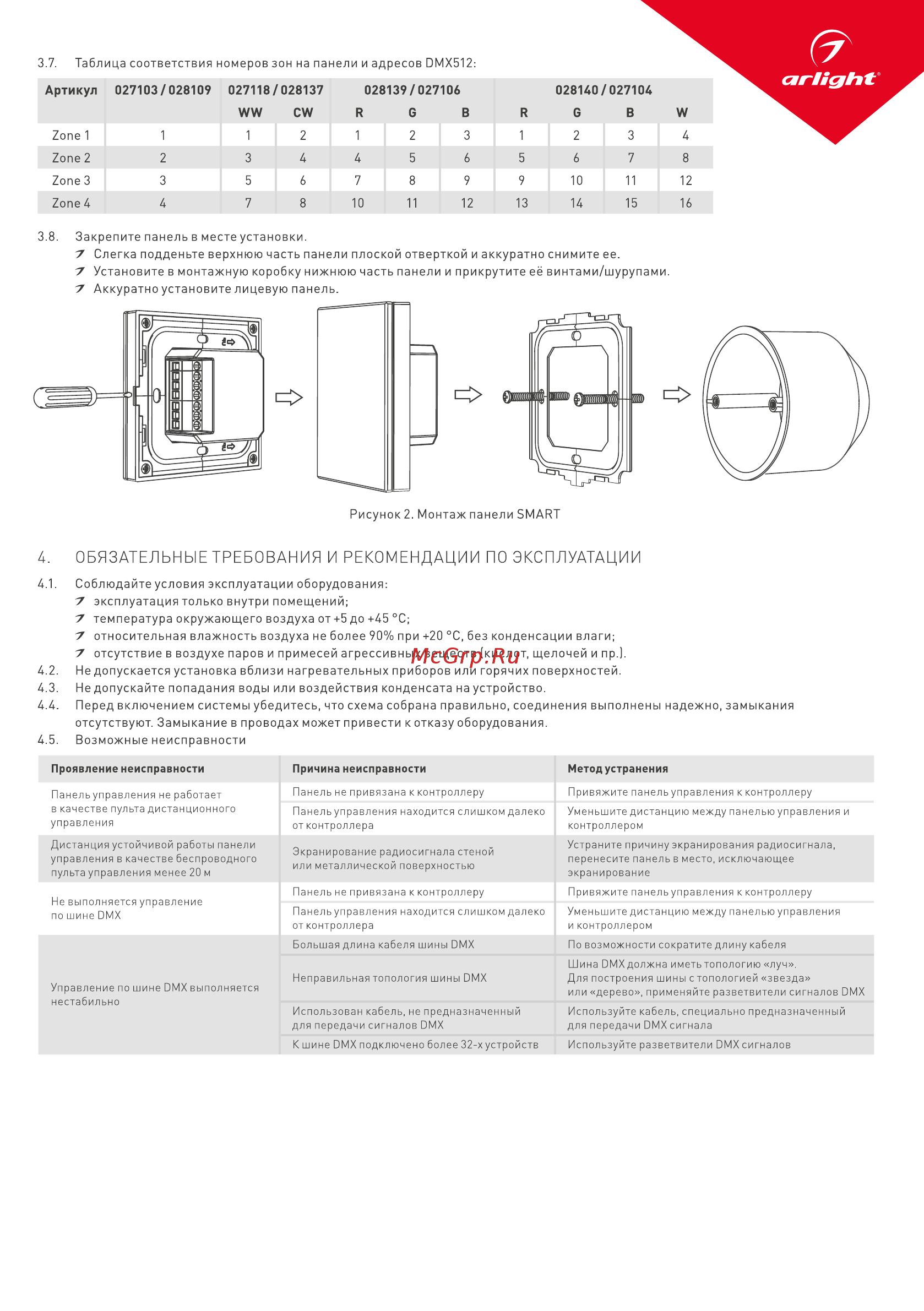

3 7 Таблица соответствия номеров зон на панели и адресов ОМл512 Артикул 027103 028109 027118 028137 028139 027106 028140 027104 WW CW R G В R G B Zone 1 1 1 2 1 2 3 1 2 3 W 4 Zone 2 2 3 4 4 5 6 5 6 7 8 Zone 3 3 5 6 7 8 9 9 10 11 12 Zone 4 4 7 8 10 11 12 13 14 15 16 3 8 Закрепите панель в месте установки 7 Слегка подденьте верхнюю часть панели плоской отверткой и аккуратно снимите ее 7 Установите в монтажную коробку нижнюю часть панели и прикрутите её винтами шурупами 7 Аккуратно установите лицевую панель Рисунок 2 Монтаж панели SMART 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 эксплуатация только внутри помещений 7 температура окружающего воздуха от 5 до 45 С 7 относительная влажность воздуха не более 90 при 20 С без конденсации влаги 7 отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 4 2 Не допускается установка вблизи нагревательных приборов или горячих поверхностей 4 3 Не допускайте попадания воды или воздействия конденсата на устройство 4 4 Перед включением системы убедитесь что схема собрана правильно соединения выполнены надежно замыкания отсутствуют Замыкание в проводах может привести к отказу оборудования 4 5 Возможные неисправности Проявление неисправности Причина неисправности Панельуправления не работает в качестве пульта дистанционного управления Панель не привязана к контроллеру Привяжите панельуправления к контроллеру Панель управления находится слишком далеко от контроллера Уменьшите дистанцию между панелью управления и контроллером Экранирование радиосигнала стеной или металлической поверхностью Устраните причину экранирования радиосигнала перенесите панель в место исключающее экранирование Дистанция устойчивой работы панели управления в качестве беспроводного пульта управления менее 20 м Не выполняется управление по шине ОМХ Управление по шине ОМХ выполняется нестабильно Метод устранения Панель не привязана к контроллеру Привяжите панельуправления к контроллеру Панель управления находится слишком далеко от контроллера Уменьшите дистанцию между панелью управления и контроллером Большая длина кабеля шипы ОМХ По возможности сократите длину кабеля Неправильная топология шины ОМХ Шина ОМХ должна иметьтопологию луч Для построения шины с топологией звезда или дерево применяйте разветвители сигналов ОМХ Использован кабель не предназначенный для передачи сигналов ОМХ Используйте кабель специально предназначенный для передачи ОМХсигнала К шине ОМХ подключено более 32 х устройств Используйте разветвители ОМХ сигналов
