Arlight SMART-K22-MIX [2/3] Установка подключение и управление

Содержание

• Mix cct dim 1
• Z mix cct dim 7 2 канала 7 rf 2 ггц 7 12 24 36 в 7 192 384 576 вт 1
• Используемых пультов и панелей управления 1
• Источниками света с напряжением питания 12 в 24 в или 36 в 1
• Контроллер предназначен для шим pwm управления светодиодной лентой и другими светодиодными 1
• Может вы поднять функции диммера или контроллера mix с ст выполняемые функции зависят от совместно 1
• Основные сведения об изделии 1
• Основные технические характеристики 1
• Плавное изменение яркости без видимого глазу мерцания 1 совместим с пультами ду панелями управления и другим оборудованием серии smart поддерживающим управление 1
• Привязка до 10 пультов ду или панелей управления 1
• Техническое описание инструкция по эксплуатации и паспорт 1
• Универсальный контроллер smart k22 mix 1
• Управляется от радиочастотных пультов дистанционного управления настенных панелей управления возможна 1
• Более быстрое мигание светодиода подтверждаетуспешную привязку 2
• В течение 10 секунд 2
• Включите питание контроллера индикаторный светодиод 2
• Для однозонных пультов нажмите любую кнопку 2
• Если потребуется выполнить сброс всех привязок нажмите и удерживайте в течение 5 секунд кнопку 2
• Закрепите контроллер в месте установки 3 согласно используемой схеме рисунок 1 или рисунок 2 подключите светодиодную ленту или другой совместимый 2
• Извлеките контроллер из упаковки и убедитесь в отсутствии механических повреждений 2
• Контроллера соблюдайте полярность и порядок подключения проводов к клеммам 2
• Коротко нажмите кнопку 2
• На контроллере должен светиться 2
• На контроллере мигание индикаторного светодиода 2
• Нажмите на пульте дистанционного управления или панели кнопку включения привязываемой зоны 2
• Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы 2
• Подключите блок питания к входу контроллера соблюдая полярность 3 убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 включите питание 3 выполните привязку пульта ду или панели управления 2
• Подтверждает выполнение процедуры сброса для возврата всех установок к заводским настройкам нажмите и удерживайте кнопку 2
• Светодиод начнет медленно мигать 2
• Светодиодная лента mix 2
• Светодиодный источник света к выходу 2
• Установка подключение и управление 2
• Агндм 3
• В непосредственной близости к блокам питания 3
• В связи с обновлением встроенного программного обеспечения прошивки а также из за особенностей пультов и панелей используемых совместно с контроллером алгоритм работы контроллера может несколько отличаться от приведенного обновленные инструкции к новым версиям оборудования вы можете найти на сайте arlight ru 3
• Возможные неисправности и методы ихустранения 3
• Для питания контроллера используйте источник напряжения с выпрямленным стабилизированным выходным 3
• Металла 3
• Например книжную полку или подобные 3
• Напряжением убедитесь что напряжение и мощность блока питания соответствуют подключаемому источнику света 3
• Не допускается установка вблизи нагревательных приборов или горячих поверхностей например 3
• Не размещайте контроллер в местах с повышенным уровнем радиопомех или сосредоточения большого количества 3
• Обязательные требования и рекомендации по эксплуатации 3
• Относительная влажность воздуха не более 90 при 20 с без конденсации влаги 3
• Отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 3
• Отсутствуют замыкание проводов на выходе контроллера может привести к его выходу из строя и данный случай не является гарантийным 3
• Перед включением убедитесь что схема собрана правильно соединения выполнены надежно замыкания 3
• При выборе места установки оборудования предусмотрите возможность его обслуживания не устанавливайте 3
• Примечание 3
• Принудительную вентиляцию или уменьшите мощность подключенной нагрузки 3
• Соблюдайте полярность при подключении оборудования 4 устанавливайте оборудование в хорошо проветриваемом месте не устанавливайте устройство в закрытые места 3
• Соблюдайте условия эксплуатации оборудования 3
• Температура окружающего воздуха от 20 до 45 с 3
• Температура устройства во время работы не должна превышать 60 с при более высокой температуре используйте 3
• Устройства в местах доступ к которым будет впоследствии невозможен 3
• Эксплуатация только внутри помещений 3

Похожие устройства

• Arlight SMART-K27-RGBW Инструкция по эксплуатации
• Arlight SMART-K28-RGB Инструкция по эксплуатации
• Arlight SMART-K3-RGBW Инструкция по эксплуатации
• Arlight SMART-K6-SPI Инструкция по эксплуатации
• Arlight SMART-K7-DMX Инструкция по эксплуатации
• Arlight SMART-K4-RGBW Инструкция по эксплуатации
• Arlight SMART-K5-RGBW Инструкция по эксплуатации
• Arlight SMART-SWITCH Инструкция по эксплуатации
• Arlight SMART-DIM (12-24V, 1x15A) Инструкция по эксплуатации
• Arlight SMART-DIM (12-24V, 1x8A) Инструкция по эксплуатации
• Arlight SMART-MULTI (12-24V, 5x5A) Инструкция по эксплуатации
• Arlight SMART-RGB (12-24V, 3x10A) Инструкция по эксплуатации
• Arlight SMART-RGB (12-24V, 3x6A) Инструкция по эксплуатации
• Arlight SMART-RGBW (12-24V, 4x5A) Инструкция по эксплуатации
• Arlight SMART-RGBW-DIN (12-36V, 4x5A) Инструкция по эксплуатации
• Arlight SMART-RGBW-C2 (12-36V, 4x350mA) Инструкция по эксплуатации
• Arlight SMART-RGBW-C3 (12-36V, 4x700mA) Инструкция по эксплуатации
• Arlight ARL-MINI-DIM Инструкция по эксплуатации
• Arlight LN-RF11B-DIM Инструкция по эксплуатации
• Arlight LN-RF3B Инструкция по эксплуатации

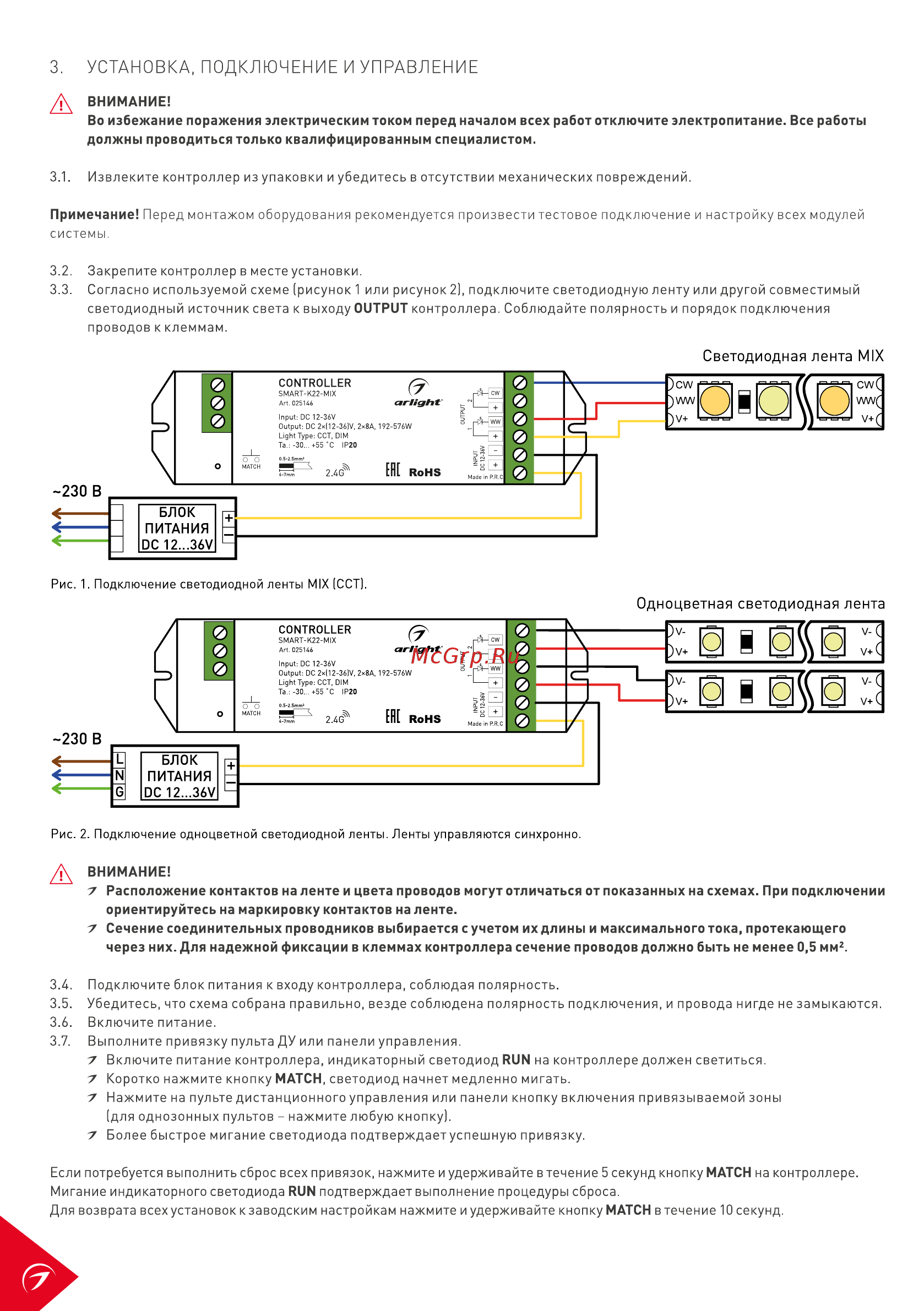

3 УСТАНОВКА ПОДКЛЮЧЕНИЕ И УПРАВЛЕНИЕ Д ВНИМАНИЕ Во избежание поражения электрическим током перед началом всех работ отключите электропитание Все работы должны проводиться только квалифицированным специалистом 3 1 Извлеките контроллер из упаковки и убедитесь в отсутствии механических повреждений Примечание Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы 3 2 Закрепите контроллер в месте установки 3 3 Согласно используемой схеме рисунок 1 или рисунок 2 подключите светодиодную ленту или другой совместимый светодиодный источник света к выходу OUTPUT контроллера Соблюдайте полярность и порядок подключения проводов к клеммам Светодиодная лента MIX Рис 2 Подключение одноцветной светодиодной ленты Ленты управляются синхронно Д ВНИМАНИЕ 7 Расположение контактов на ленте и цвета проводов могут отличаться от показанных на схемах При подключении ориентируйтесь на маркировку контактов на ленте 7 Сечение соединительных проводников выбирается сучетом их длины и максимального тока протекающего через них Для надежной фиксации в клеммах контроллера сечение проводов должно быть не менее 0 5 мм2 3 4 Подключите блок питания к входу контроллера соблюдая полярность 3 5 Убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 6 Включите питание 3 7 Выполните привязку пульта ДУ или панели управления 7 Включите питание контроллера индикаторный светодиод RUN на контроллере должен светиться 7 Коротко нажмите кнопку MATCH светодиод начнет медленно мигать 7 Нажмите на пульте дистанционного управления или панели кнопку включения привязываемой зоны для однозонных пультов нажмите любую кнопку 7 Более быстрое мигание светодиода подтверждаетуспешную привязку Если потребуется выполнить сброс всех привязок нажмите и удерживайте в течение 5 секунд кнопку MATCH на контроллере Мигание индикаторного светодиода RUN подтверждает выполнение процедуры сброса Для возврата всех установок к заводским настройкам нажмите и удерживайте кнопку MATCH в течение 10 секунд
