Arlight SMART-K22-MIX [3/3] Агндм

Содержание

• Mix cct dim 1
• Z mix cct dim 7 2 канала 7 rf 2 ггц 7 12 24 36 в 7 192 384 576 вт 1
• Используемых пультов и панелей управления 1
• Источниками света с напряжением питания 12 в 24 в или 36 в 1
• Контроллер предназначен для шим pwm управления светодиодной лентой и другими светодиодными 1
• Может вы поднять функции диммера или контроллера mix с ст выполняемые функции зависят от совместно 1
• Основные сведения об изделии 1
• Основные технические характеристики 1
• Плавное изменение яркости без видимого глазу мерцания 1 совместим с пультами ду панелями управления и другим оборудованием серии smart поддерживающим управление 1
• Привязка до 10 пультов ду или панелей управления 1
• Техническое описание инструкция по эксплуатации и паспорт 1
• Универсальный контроллер smart k22 mix 1
• Управляется от радиочастотных пультов дистанционного управления настенных панелей управления возможна 1
• Более быстрое мигание светодиода подтверждаетуспешную привязку 2
• В течение 10 секунд 2
• Включите питание контроллера индикаторный светодиод 2
• Для однозонных пультов нажмите любую кнопку 2
• Если потребуется выполнить сброс всех привязок нажмите и удерживайте в течение 5 секунд кнопку 2
• Закрепите контроллер в месте установки 3 согласно используемой схеме рисунок 1 или рисунок 2 подключите светодиодную ленту или другой совместимый 2
• Извлеките контроллер из упаковки и убедитесь в отсутствии механических повреждений 2
• Контроллера соблюдайте полярность и порядок подключения проводов к клеммам 2
• Коротко нажмите кнопку 2
• На контроллере должен светиться 2
• На контроллере мигание индикаторного светодиода 2
• Нажмите на пульте дистанционного управления или панели кнопку включения привязываемой зоны 2
• Перед монтажом оборудования рекомендуется произвести тестовое подключение и настройку всех модулей системы 2
• Подключите блок питания к входу контроллера соблюдая полярность 3 убедитесь что схема собрана правильно везде соблюдена полярность подключения и провода нигде не замыкаются 3 включите питание 3 выполните привязку пульта ду или панели управления 2
• Подтверждает выполнение процедуры сброса для возврата всех установок к заводским настройкам нажмите и удерживайте кнопку 2
• Светодиод начнет медленно мигать 2
• Светодиодная лента mix 2
• Светодиодный источник света к выходу 2
• Установка подключение и управление 2
• Агндм 3
• В непосредственной близости к блокам питания 3
• В связи с обновлением встроенного программного обеспечения прошивки а также из за особенностей пультов и панелей используемых совместно с контроллером алгоритм работы контроллера может несколько отличаться от приведенного обновленные инструкции к новым версиям оборудования вы можете найти на сайте arlight ru 3
• Возможные неисправности и методы ихустранения 3
• Для питания контроллера используйте источник напряжения с выпрямленным стабилизированным выходным 3
• Металла 3
• Например книжную полку или подобные 3
• Напряжением убедитесь что напряжение и мощность блока питания соответствуют подключаемому источнику света 3
• Не допускается установка вблизи нагревательных приборов или горячих поверхностей например 3
• Не размещайте контроллер в местах с повышенным уровнем радиопомех или сосредоточения большого количества 3
• Обязательные требования и рекомендации по эксплуатации 3
• Относительная влажность воздуха не более 90 при 20 с без конденсации влаги 3
• Отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 3
• Отсутствуют замыкание проводов на выходе контроллера может привести к его выходу из строя и данный случай не является гарантийным 3
• Перед включением убедитесь что схема собрана правильно соединения выполнены надежно замыкания 3
• При выборе места установки оборудования предусмотрите возможность его обслуживания не устанавливайте 3
• Примечание 3
• Принудительную вентиляцию или уменьшите мощность подключенной нагрузки 3
• Соблюдайте полярность при подключении оборудования 4 устанавливайте оборудование в хорошо проветриваемом месте не устанавливайте устройство в закрытые места 3
• Соблюдайте условия эксплуатации оборудования 3
• Температура окружающего воздуха от 20 до 45 с 3
• Температура устройства во время работы не должна превышать 60 с при более высокой температуре используйте 3
• Устройства в местах доступ к которым будет впоследствии невозможен 3
• Эксплуатация только внутри помещений 3

Похожие устройства

• Arlight SMART-K27-RGBW Инструкция по эксплуатации
• Arlight SMART-K28-RGB Инструкция по эксплуатации
• Arlight SMART-K3-RGBW Инструкция по эксплуатации
• Arlight SMART-K6-SPI Инструкция по эксплуатации
• Arlight SMART-K7-DMX Инструкция по эксплуатации
• Arlight SMART-K4-RGBW Инструкция по эксплуатации
• Arlight SMART-K5-RGBW Инструкция по эксплуатации
• Arlight SMART-SWITCH Инструкция по эксплуатации
• Arlight SMART-DIM (12-24V, 1x15A) Инструкция по эксплуатации
• Arlight SMART-DIM (12-24V, 1x8A) Инструкция по эксплуатации
• Arlight SMART-MULTI (12-24V, 5x5A) Инструкция по эксплуатации
• Arlight SMART-RGB (12-24V, 3x10A) Инструкция по эксплуатации
• Arlight SMART-RGB (12-24V, 3x6A) Инструкция по эксплуатации
• Arlight SMART-RGBW (12-24V, 4x5A) Инструкция по эксплуатации
• Arlight SMART-RGBW-DIN (12-36V, 4x5A) Инструкция по эксплуатации
• Arlight SMART-RGBW-C2 (12-36V, 4x350mA) Инструкция по эксплуатации
• Arlight SMART-RGBW-C3 (12-36V, 4x700mA) Инструкция по эксплуатации
• Arlight ARL-MINI-DIM Инструкция по эксплуатации
• Arlight LN-RF11B-DIM Инструкция по эксплуатации
• Arlight LN-RF3B Инструкция по эксплуатации

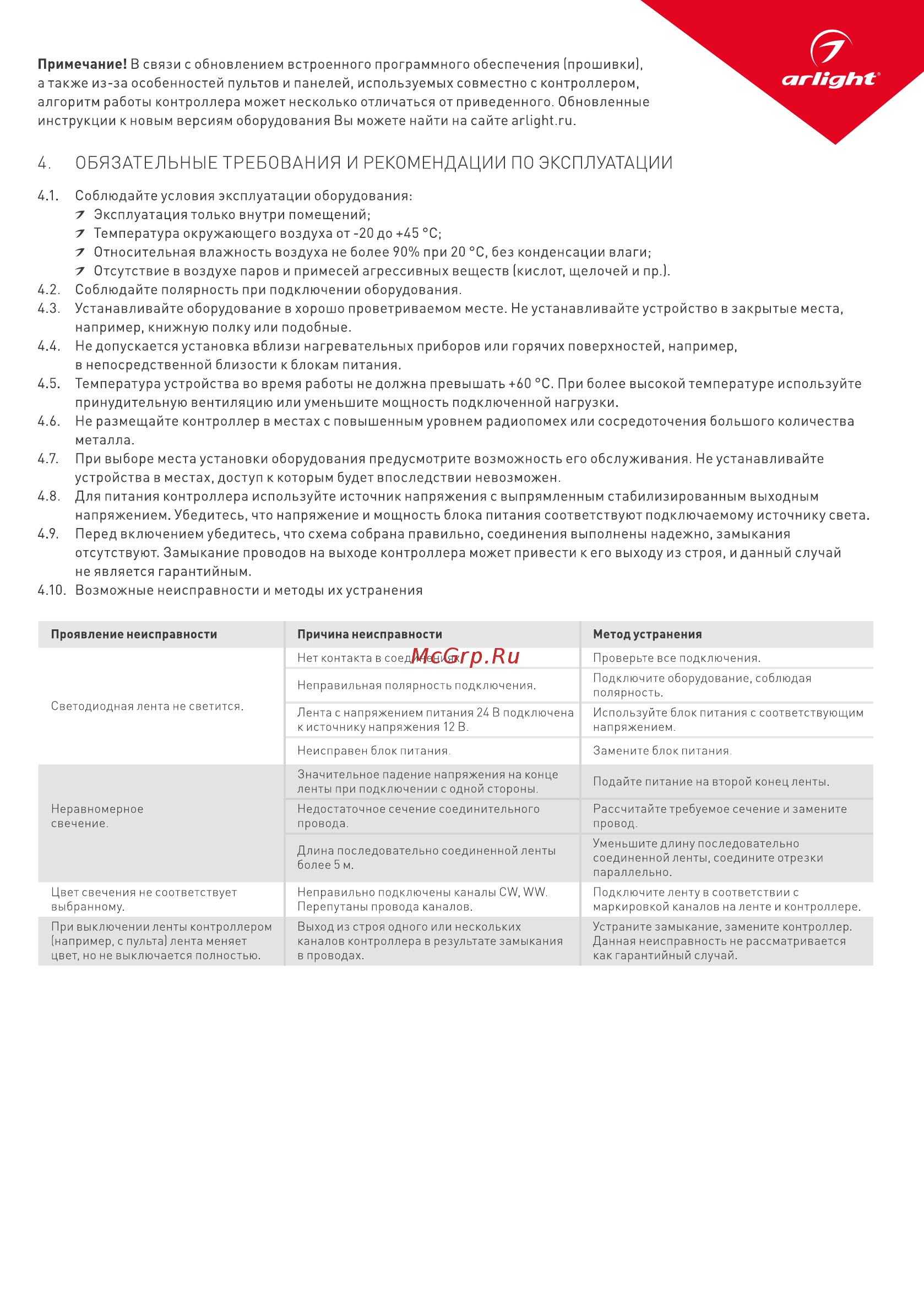

Примечание В связи с обновлением встроенного программного обеспечения прошивки а также из за особенностей пультов и панелей используемых совместно с контроллером алгоритм работы контроллера может несколько отличаться от приведенного Обновленные инструкции к новым версиям оборудования Вы можете найти на сайте arlight ru агНдМ 4 ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ 4 1 Соблюдайте условия эксплуатации оборудования 7 Эксплуатация только внутри помещений 7 Температура окружающего воздуха от 20 до 45 С 7 Относительная влажность воздуха не более 90 при 20 С без конденсации влаги 7 Отсутствие в воздухе паров и примесей агрессивных веществ кислот щелочей и пр 4 2 Соблюдайте полярность при подключении оборудования 4 3 Устанавливайте оборудование в хорошо проветриваемом месте Не устанавливайте устройство в закрытые места например книжную полку или подобные 4 4 Не допускается установка вблизи нагревательных приборов или горячих поверхностей например в непосредственной близости к блокам питания 4 5 Температура устройства во время работы не должна превышать 60 С При более высокой температуре используйте принудительную вентиляцию или уменьшите мощность подключенной нагрузки 4 6 Не размещайте контроллер в местах с повышенным уровнем радиопомех или сосредоточения большого количества металла 4 7 При выборе места установки оборудования предусмотрите возможность его обслуживания Не устанавливайте устройства в местах доступ к которым будет впоследствии невозможен 4 8 Для питания контроллера используйте источник напряжения с выпрямленным стабилизированным выходным напряжением Убедитесь что напряжение и мощность блока питания соответствуют подключаемому источнику света 4 9 Перед включением убедитесь что схема собрана правильно соединения выполнены надежно замыкания отсутствуют Замыкание проводов на выходе контроллера может привести к его выходу из строя и данный случай не является гарантийным 4 10 Возможные неисправности и методы ихустранения Проявление неисправности Светодиодная лента не светится Причина неисправности Метод устранения Нет контакта в соединениях Проверьте все подключения Неправильная полярность подключения Подключите оборудование соблюдая полярность Лента с напряжением питания 24 В подключена к источнику напряжения 12 В Используйте блок питания с соответствующим напряжением Неисправен блок питания Замените блок питания Значительное падение напряжения на конце ленты при подключении с одной стороны Подайте питание на второй конец ленты Недостаточное сечение соединительного провода Рассчитайте требуемое сечение и замените провод Длина последовательно соединенной ленты более 5 м Уменьшите длину последовательно соединенной ленты соедините отрезки параллельно Цвет свечения не соответствует выбранному Неправильно подключены каналы CW WW Перепутаны провода каналов Подключите ленту в соответствии с маркировкой каналов на ленте и контроллере При выключении ленты контроллером например с пульта лента меняет цвет но не выключается полностью Выход из строя одного или нескольких каналов контроллера в результате замыкания в проводах Устраните замыкание замените контроллер Данная неисправность не рассматривается как гарантийный случай Неравномерное свечение
