СЕРИЯ BOXER 10-20 кВА ОПИСАНИЕ СИСТЕМЫ

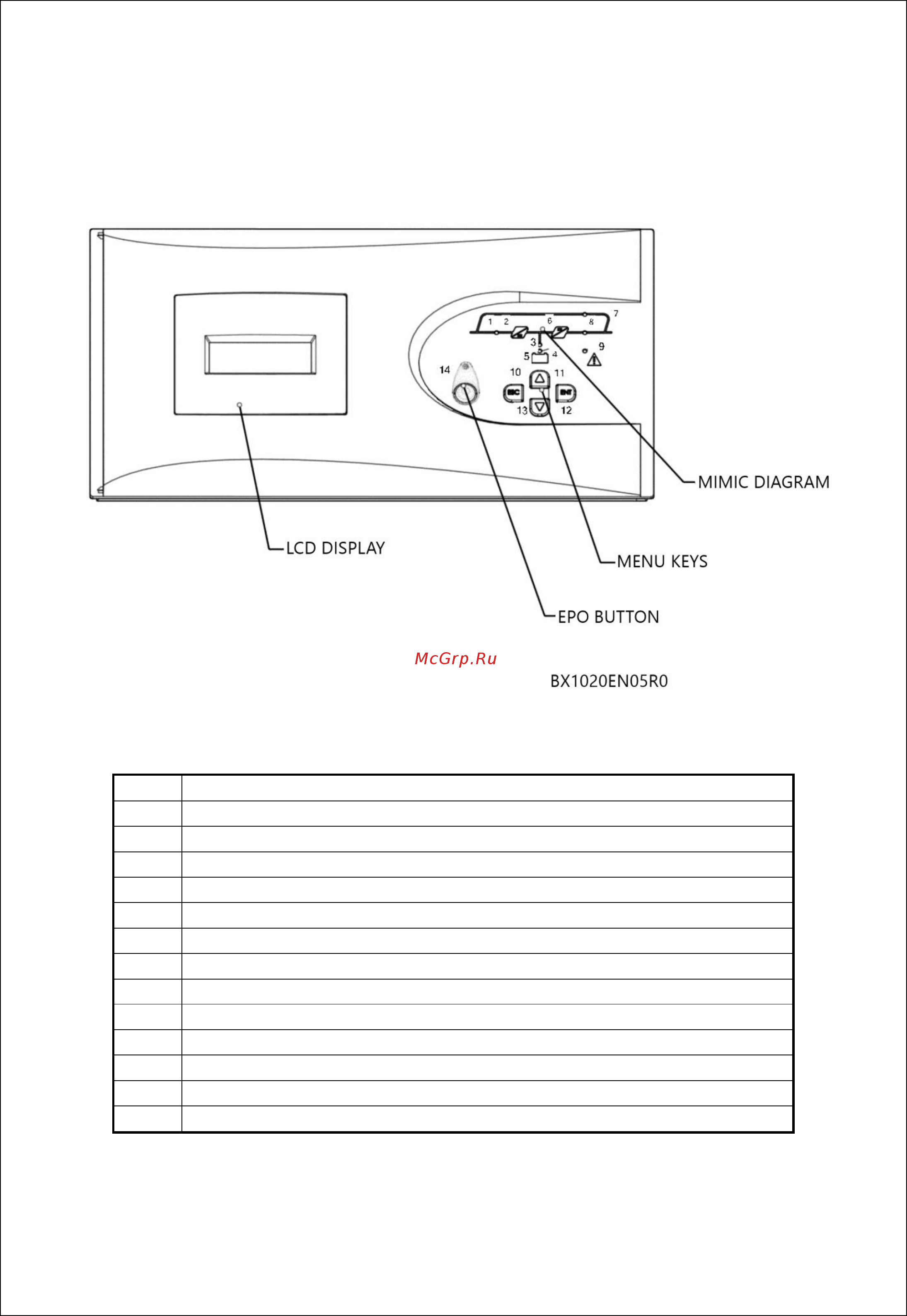

2.4 Панель управления
Панель управления состоит из мнемосхемы, ЖК дисплея, кнопки аварийного отключения
(EPO) и кнопок управления. Панель позволяет производить настройки ИБП, управлять
режимами его работы, просматривать параметры, текущее состояние и журнал событий.
1
Светодиод (индикатор) выпрямителя
2
Выпрямитель
3
Индикатор разряда АКБ
4
Индикатор заряда АКБ
5
Модуль АКБ
6
Инвертор
7
Индикатор работы через байпас
8
Индикатор работы через Инвертор
9
Индикатор тревоги (ошибки)
10
Кнопка перемещения по меню (вверх)
11
Кнопка ВВОД
12
Кнопка перемещения по меню (вниз)
13
Кнопка ОТМЕНА
14
Кнопка EPO (Аварийного отключения питания)
13
AG-SD-109 Publishing Date: 13.10.2015 Revision No: 0 Rev. Date:
