СЕРИЯ BOXER 10-20 кВА УСТАНОВКА
3.1.4 Транспортировка ИБП и батарейных кабинетов
ИБП и батарейные кабинеты для транспортировки установлены на паллеты и могут
разгружаться вилочными погрузчиками или иной подобной техникой.
Особую осторожность необходимо проявлять при перемещении ИБП с установленными и
подключенными аккумуляторными батареями. В таких случаях нужно избегать наклонов
корпуса и любых других действий ведущих к смещению АКБ внутри корпуса ИБП.
После установки ИБП на место эксплуатации, необходимо заблокировать передние
колёса соответствующими фиксаторами.

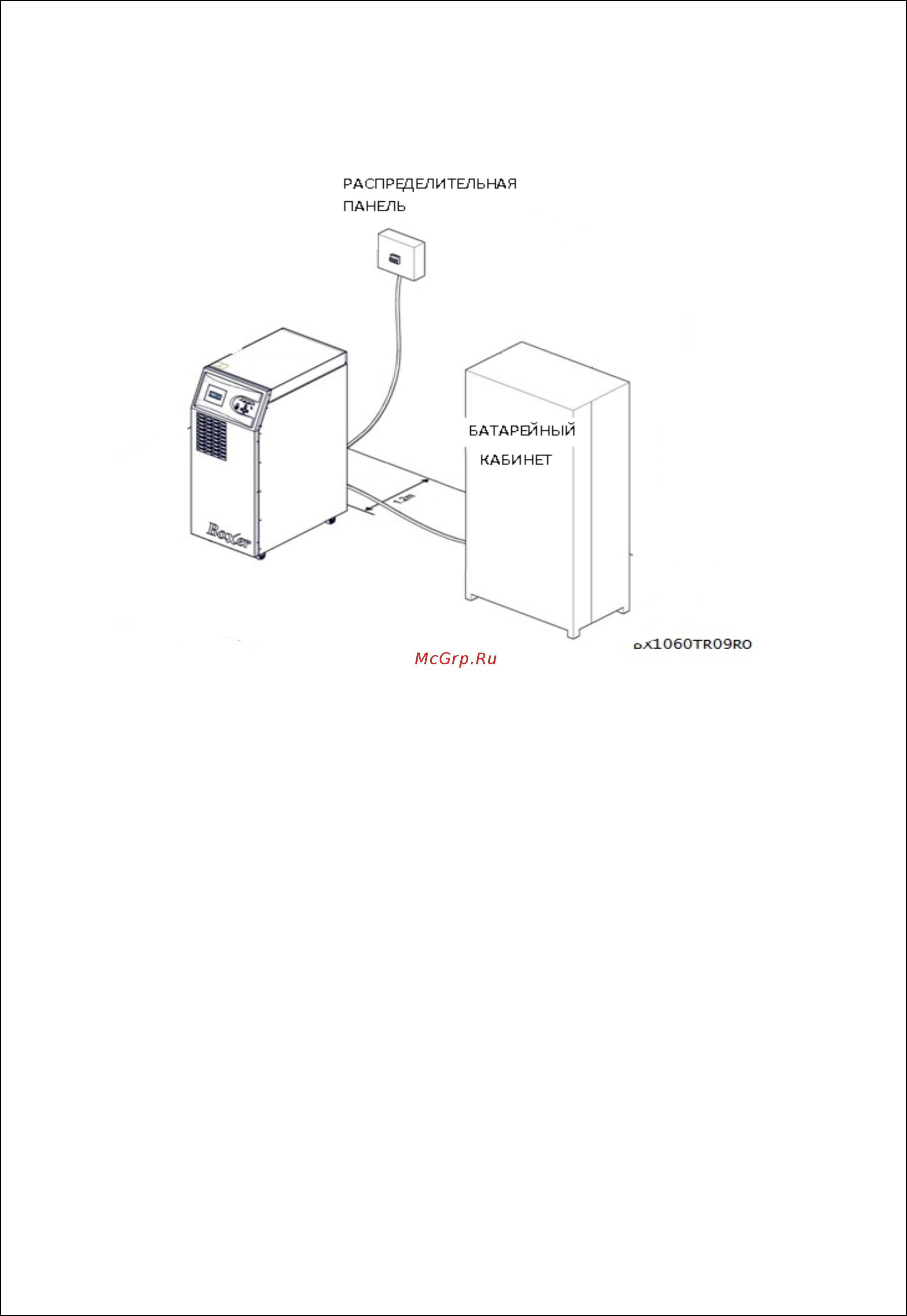

3.1.5 Подключение питающей сети, нагрузки и аккумуляторов
Рекомендуется осуществлять подключение потребителей в отдельном
распределительном щите, запитанном с выхода ИБП. Рекомендуется внимательно
относиться к вопросам селективности при использовании применяемых для
подключения потребителей автоматических выключателей.
25
AG-SD-109 Publishing Date: 13.10.2015 Revision No: 0 Rev. Date:
