СЕРИЯ BOXER 10-20 кВА ОПИСАНИЕ СИСТЕМЫ

Сеть

VP, A Гц Входное напряжение (фаза-нейтраль), токи и частота

пофазно.

KW, кВА , PF Активная мощность, реактивная мощность и коэффициент

мощности каждой фазы.

Pt, St, VL Суммарная активная мощность, Суммарная реактивная

мощность, линейные напряжение (фаза-фаза).

Выход

VP, A , Гц Напряжения (фаза-нейтраль), токи и частота пофазно.

KW, кВА , PF Активная мощность, реактивная мощность и коэффициент

мощности каждой фазы.

Pt, St, %L Общая активная мощность, общая реактивная мощность и

процент нагрузки каждой фазы.

VL, CF Напряжение (фаза-фаза) и коэффициент амплитуды фазы.

Байпас

VP, A Гц Фазные напряжение (фаза-нейтраль), токи и частота пофазно

VL Линейные напряжения (фаза-фаза).

Бат.

°C, V, Şarj% Ток заряда АКБ, температура, напряжение и % заряда АКБ.

SXXXX, GG/AA/YY, Тип, номер и дата теста. ёмкость состояние АКБ.

SS: DD, Мощность, Тип, номер и дата теста. ёмкость состояние аккумулятора.

Следующий тест, Дата следующего теста и обратный отсчет времени до начала

теста аккумуляторов, находящегося в состоянии «floating».

Темпер.

°C,°C,°C,°C,°C Температуры: Выпрямителя, Инвертора, Байпаса, Среды

Аккумуляторов.

Инвертер

VP, A, KW Напряжение (фаза-нейтраль), ток и активная мощность

каждой фазы.

Шин. Пост. т

P, N Параметры шины постоянного тока.

Положительное и отрицательное плечи, напряжения шины

Ав.сигн. Активные предупреждения, аварийные сигналы ИБП.

2.4.7 Меню Запуск

Приведенные ниже настройки могут быть выполнены в меню Запуск:

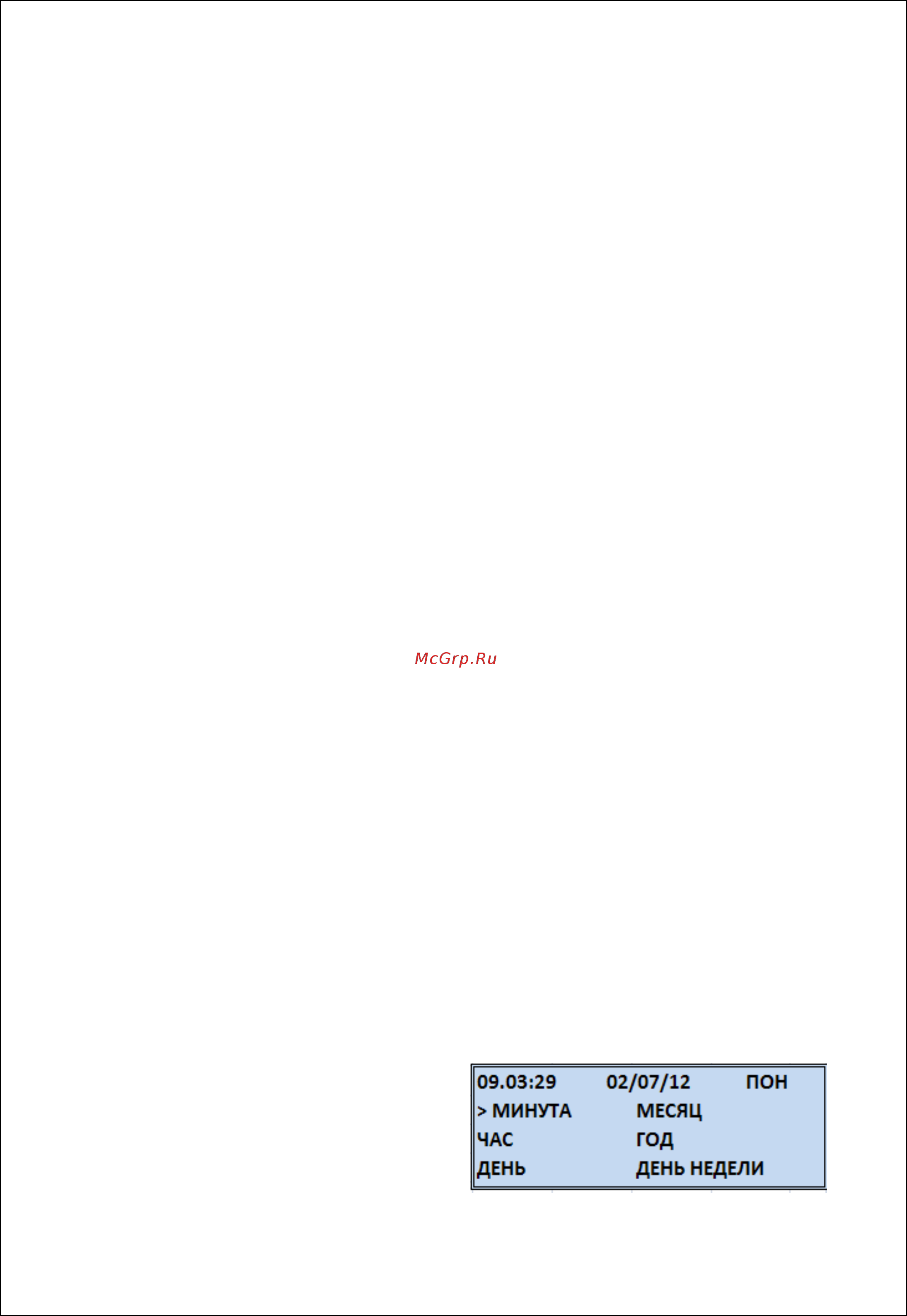

Дата&Время

Для настройки даты и времени, используя

«стрелки» выберите переменные, которые

вы хотите настроить и нажмите на кпопку

ВВОД.

AG-SD-109 Publishing Date: 13.10.2015 Revision No: 0 Rev. Date:
