СЕРИЯ BOXER 10-20 кВА ОПИСАНИЕ СИСТЕМЫ

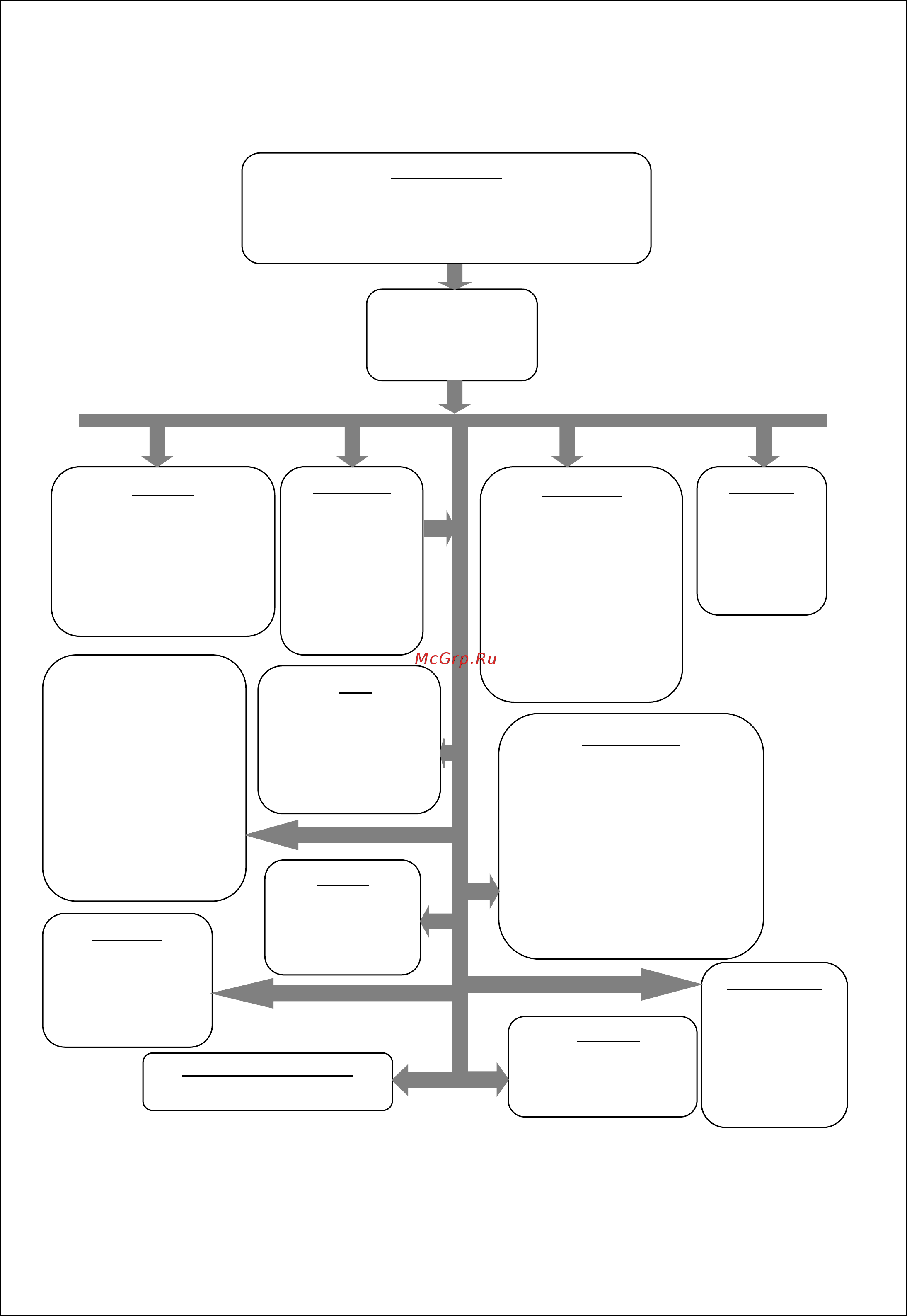

Блок-схема меню
*
Подробное сервисное меню доступно только персоналу авторизованной сервисной службы.
Меню управления
Меню состояния
Меню настроек
Меню событий
Контроль
Старт
Стоп
Переход на байпас
Переход на ИБП
Быстрый тест АКБ
Тест статус АКБ
Стоп тест АКБ
СОСТОЯНИЕ
Сеть
Выход
Байпас
АКБ.
Температуры
Инвертор
DC –шина
Предупрежд.
НАСТРОЙКИ
Дата & Время
Дата замены АКБ.
Автозапуск
Автомат. тест АКБ
Экран
Предупр. звук. сигнал
Язык
Обмен данными
Сервисное меню*
Версия
СОБЫТИЯ
Код события
Дата
Время
Информация
о событии
СЕТЬ
Напряжение
Ток
Частота
Активн. мощность
Реактив. мощность
Полная мощность
ТРЕВОЖНЫЕ СООБЩЕНИЯ
Текущие предупреждения
АККУМУЛЯТОР
Ток
Температура
Напряжение
% зарядки
Номер типа теста
Дата и время теста
Мощность (емкость)
Состояние
Дата следующего теста
Счетчик обратного отсчета для
след. теста
ИНВЕРТОР
Напряжение
Ток
Активная
Мощность
ТЕМПЕРАТУРА
Выпрямитель
Инвертор
Байпас
Зарядка
Среда
Аккумулятор
БАЙПАС
Напряжение
Ток
Частота
Напряжение
DC-ШИНА
Напряжение
Текущие
предупреждения
ВЫХОД
Напряжение
Ток
Частота
Активная Мощность
Реактивная мощность
Коэффициент
мощности
Общая акт.мощность
Общая расп. мощность
% мощности
Коэффициент
ГЛАВНЫЙ ЭКРАН
Производитель – модель ИБП
Уровень заряда аккумулятора в %
Уровень нагрузки в %
Расчетное время автономной работы от АКБ
14
