15

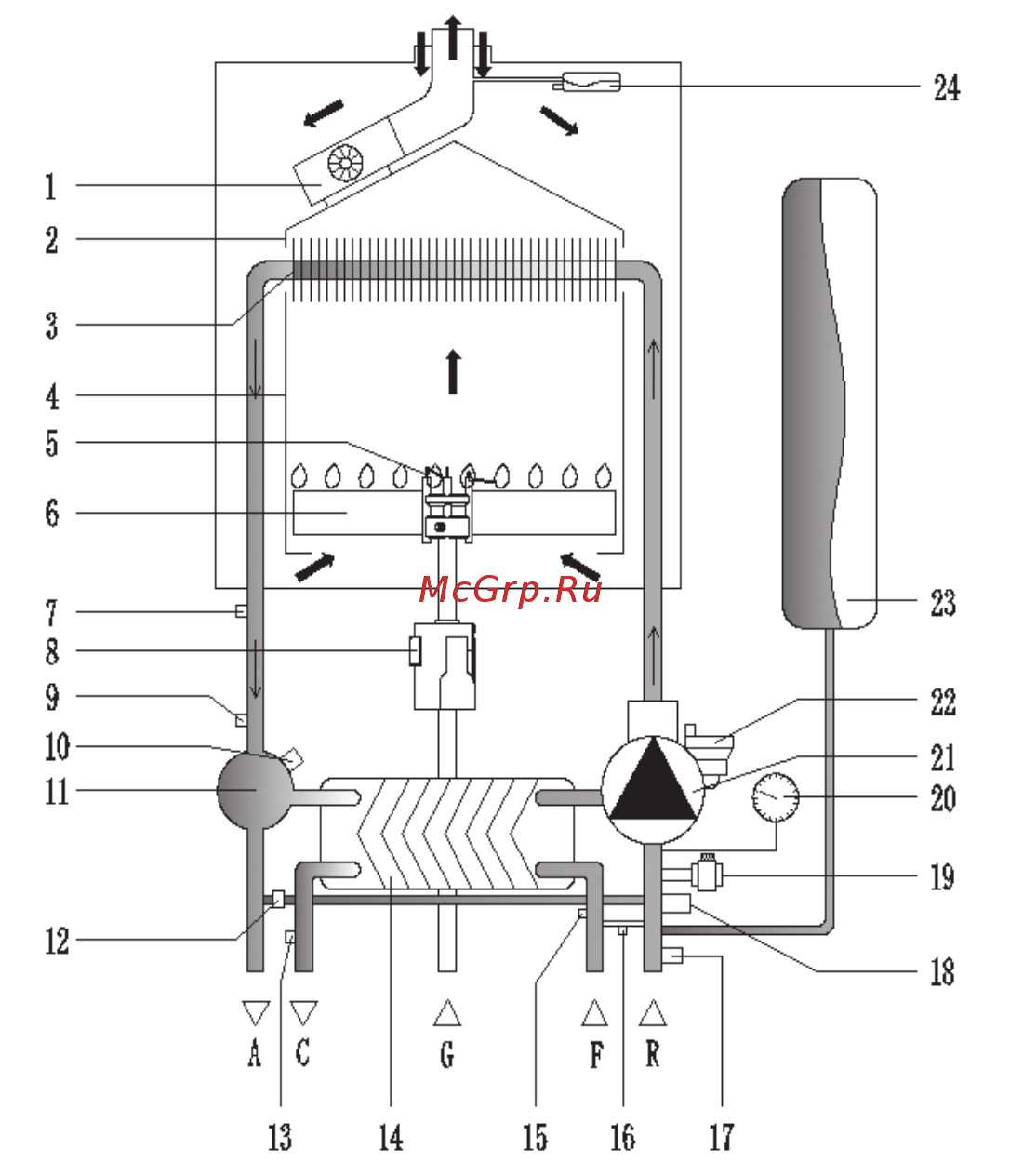

3.7. Схема изделия.
3.7.1. Принципиальная схема модели с пластинчатым те-
плообменником ГВС (рис. 4).
1. Вентилятор
2. Дымовой коллектор
3. Основной теплообменник
4. Камера сгорания
5. Электроды запальные/иониза-
ционные
6. Горелка
7. Ограничительный термостат
8. Газовый клапан
9. NTC датчик температуры ото-
пления
10. Электрический трехходовой
клапан
11. Выходной гидроблок
12. Автоматический байпас
13. NTC датчик температурыГВС
14. Пластинчатый теплообменник
15. Датчик протока
16. Клапан заполнения (подпитка)
17. Сливной кран
18. Реле давления теплоносителя
19. Предохранительный клапан
20. Манометр
21. Циркуляионный насос
22. Автоматический развоздушник
23. Расширительный бак
24. Прессостат
рис.4.
