Termica GRATA [22/48] Установка подвесной панели

– Боковые интервалы: 60 мм

– Верхний интервал: 450 мм

– Интервал в нижней части: 300 мм

4.6. Установка подвесной панели.

После выбора места для установки котла, на стене бурят отверстия и

устанавливают подвесную панель (рис. 11):

a) используя уровень, на стене отметьте горизонтальную линию.

b) подвесную панель выровняйте с линией по горизонтали, установку

шаблона настройте по подвесной панели. Нарисуйте отверстие диаме-

тром 110 мм для дымохода, при использовании коаксиального комплекта

дымохода, и 3 отверстия диаметром 8 мм для болтов подвесной панели.

с) с помощью дрели просверлите отверстия в намеченных местах, об-

ращая внимание на то, чтобы отверстие шло перпендикулярно стене.

e) далее котел навесьте на подвесную панель (рис. 12).

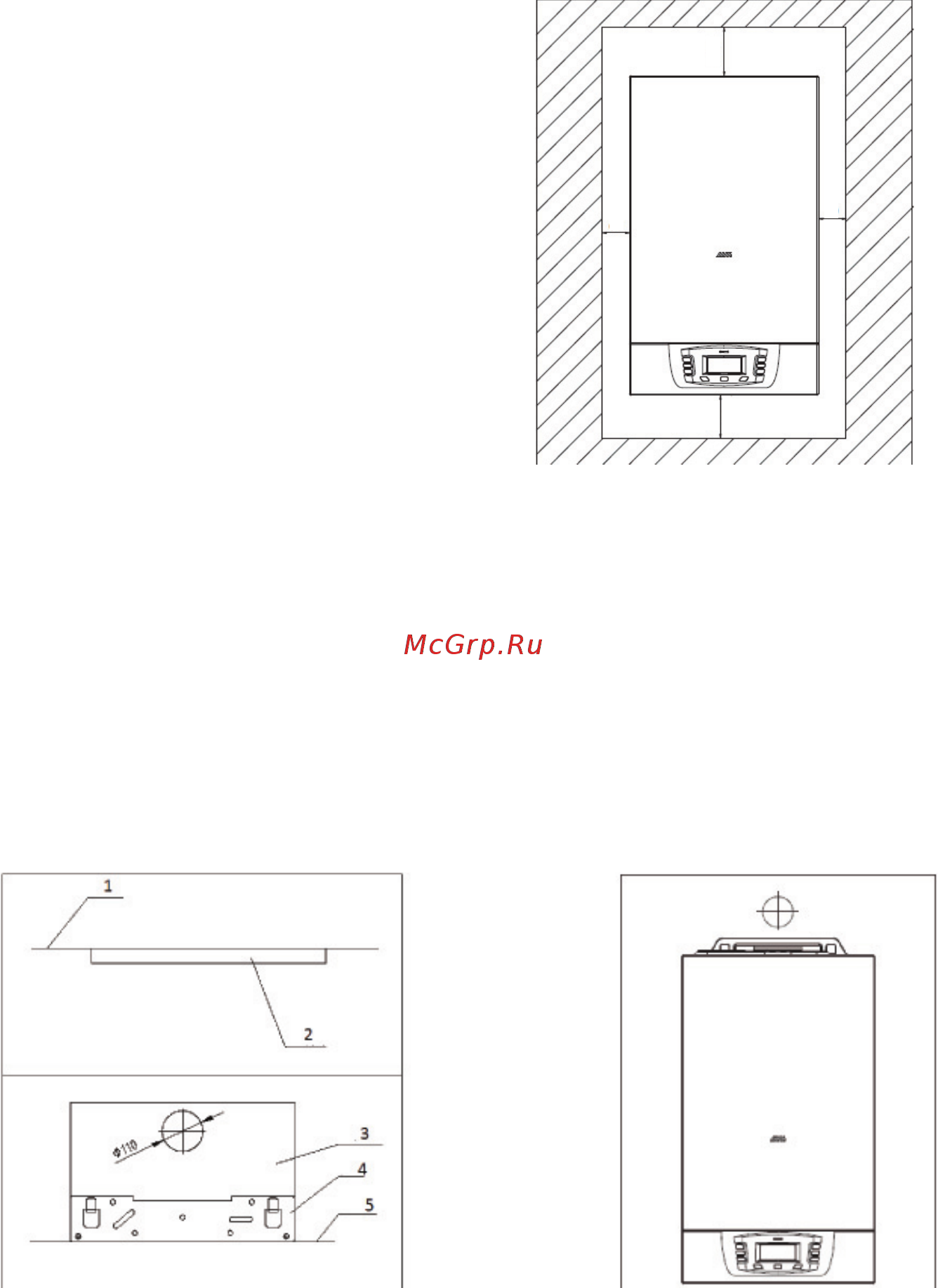

1-горизонтальная линия; 2-уровень; 3-установочный шаблон; 4-подвес-

ная панель; 5-горизонтальная линия

450

300

рис.10.

рис.11. рис.12.
